标准铂电阻温度计温度表

2022/9/6 18:32:18人评论次浏览分类：标准铂电阻仪表地址：//www.e-cumulus.com/product/1384.html

TM-3022T标准铂电阻温度计温度表直接测量显示标准铂电阻温度计温度值、电阻值以及温场(温差)的精密/快速测量，TM-3022T为两通道输入，将分度后的标准铂电阻温度计或工业铂电阻的特征误差参数通过标准铂电阻温度计温度表键盘输入内存便可准确无误地显示分度温度数值。免去用户查表或利用计算机计算分度温度数值的麻烦，做到准确、快速、简捷、方便，是温度实验室、温度计量室必备的二次电测仪表。

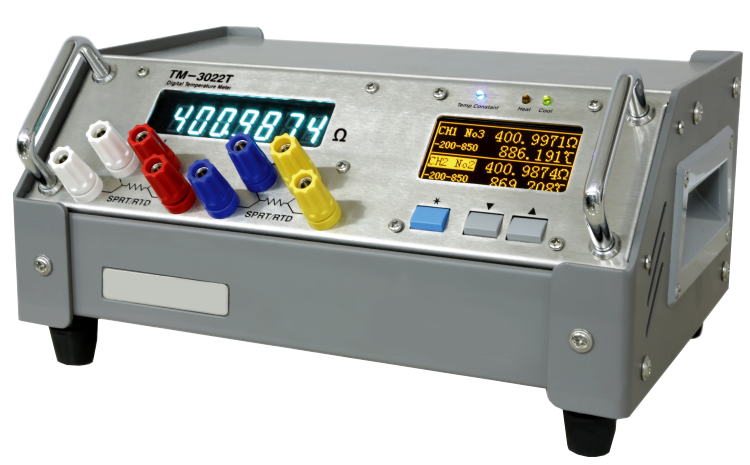

TM-3022T

标准铂电阻温度计温度表特点
◆ 高显示分辨力
电阻值显示位可达0.00001Ω；温度值有效显示位可达0.0001℃
◆摄氏℃/华氏℉显示
可通过菜单功能选择摄氏℃或华氏℉显示

◆ 单通道、温差或双通道显示
标准铂电阻温度表可通过菜单功能选择选用单通道、温差或双通道显示
◆ 高亮度VFD数码管及LCD 128×64点阵液晶双屏显示
标准铂电阻温度表用7位高亮度VFD数码管显示温度计阻值，LCD液晶屏显示温度、温差、温度计编号和量程等信息
◆ 阻值/温度/双通道参数同时显示
同时显示测量通道标准铂电阻温度计电阻值/温度值及双通道参数，便于用户检查比对温度计分度数据，两测量点温度和温差
◆ 具备10小时温度测量数据存储功能
当需要检测温度长时间波动度时，标准铂电阻温度计温度表可通过菜单选项设置存储测量数据，然后通过数据接口下载内存数据，经过格式转换后获取需要的测量结果
◆ 适用于标准铂电阻温度计/工业铂电阻(Pt100和Pt1000)
二通道独立测量计算，通过键盘及菜单选择测量通道和显示数据，适用于Rtp=25Ω的标准铂电阻温度计和工业铂电阻(Pt100和Pt1000)
◆ 低噪声/高稳定性
有效分辨mK级精密温度数值，噪声波动度±1mK
◆ 输入特征误差参数方便获得温度显示值
对于Rtp=25欧姆的标准铂电阻温度计输入：
①中温(0-418.527℃)锌点二等标准铂电阻温度计输入Rtp、a8, b8
②全温(83.8058K-419.527℃)锌点二等标准铂电阻温度计输入Rtp、a8、b8、a4、b4
③中温(0-660.323℃)铝点二等标准铂电阻温度计输入Rtp、a7, b7、c7
④全温(83.8058K-660.323℃)铝点二等标准铂电阻温度计输入Rtp、a7, b7、c7、a4、b4
对于Pt100工业铂电阻输入R0、A、B、C
每个量程通道可预设5支温度计参数
◆ 内部恒温装置
标准铂电阻温度计温度表采用内部恒温装置，仪器不受环境温度变化影响，确保仪器测量精度以及长期稳定性
◆ 具备恒流源直流换向功能
具备恒流源直流换向功能，有效消除接触热电势影响，提高测量精度
◆ 输入/显示温度计编号
标准铂电阻温度计温度表可输入和显示与特征误差函数对应的温度计编号，提示用户核对温度计参数，防止用错温度计
◆ 配有计算机接口(选项)
通过RS-232接口以及昌晖仪表制造有限公司提供的软件便可实现自动数据采集、计算以及数据处理、报告打印
◆ 精确的量传标定
采用10Ω、100Ω、400Ω标准电阻进行标定和比对，测量非线性误差约为±0.3mΩ
◆ 适用于油槽温场测试
选用双2支标准铂电阻温度计可完成高等级精密恒温槽的温场测试，若选用特配高温精密铂电阻可用于高温干式恒温槽的准确度及温场测试

YR-TM-3022T技术特点
准确度
①SPRT(标准铂电阻温度计)量程：
◆电阻范围：5-100Ω
◆±3ppm读数+满量程±5ppm(典型误差)
◆分辨力：0.00001Ω(0.1mK)
◆测量电流：±1mA
②Pt100(工业铂电阻)量程：
◆电阻范围：5-400Ω
◆±2ppm读数+满量程±5ppm（典型误差）
◆分辨力：0.0001Ω(0.1mK)
◆测量电流：±1mA
③Pt1000(工业铂电阻)量程：
◆电阻范围：50-4000Ω
◆±10ppm读数+满量程±7ppm(典型误差)
◆分辨力：0.001Ω(0.1mK)
◆测量电流：±0.25mA
显示精度：±0.005℃
温度显示分辨力：0.0001℃
测量周期：2秒
零温漂：±0.05ppm/℃(室温15-25℃)
年稳定性：±5ppm/年
显示：VFD和LCD双屏显示
使用温度：10℃-32℃
通信接口：RS-232
使用电压：220V-240VAC/50Hz
重量：约3000克
环境条件：使用TM-3022T精密两通道标准铂电阻温度计温度表是依照温度实验室、温度计量室环境及一般工业现场条件设计的，不防水，不应在高湿度或有爆燃风险的条件下使用。
环境温度：10-32℃
环境湿度：＜80%不结露
振动：避免剧烈撞击
禁止条件：标准铂电阻温度计温度表控制面板、机箱不得进油、进水，不得坠落、强力机械力冲击；交流电压不得超过规定值；在包装条件下最大受击加速度不超过(100±10)m/s²
标准铂电阻温度计温度表功能组件

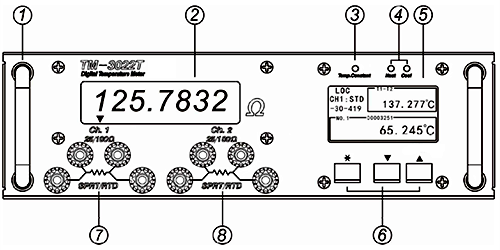

标准铂电阻温度计温度表正面示意图

①控制面板把手：用于检修控制回路时抽出控制面板，切记不要用它移动仪表
②VFD屏：显示当前测量的阻值
③控制器蓝色LED：常亮表示恒温盒恒温有效
④控制器橙色/绿色LED：恒温盒控温状态指示
⑤主显示窗：显示当前电阻值下所相对应的温度值及其他信息
⑥控制器按键：三键组合操作，可完成全部控制器功能操作及参数输入
⑦通道1接线端子：标准铂电阻温度计温度表可接入标准铂电阻温度计或RTD(Pt100或Pt1000)铂电阻
⑧通道2接线端子：标准铂电阻温度计温度表可接入标准铂电阻温度计或RTD(Pt100或Pt1000)铂电阻

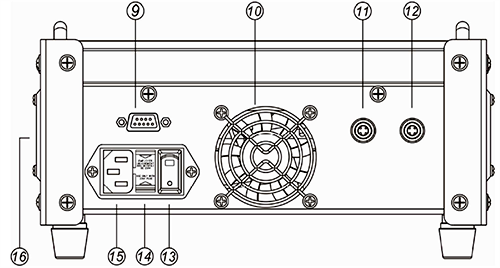

⑨计算机通信接口：RS232
⑩风扇：设备内部散热风扇
⑪通道2并联转配探头插座：用于将转配外接探头信号接入控制器
⑫通道1并联转配探头插座：用于将转配外接探头信号接入控制器
⑬电源开关：开关接通后标准铂电阻温度计温度表工作
⑭保险座：用于更换保险
⑮交流电源输入插座：接入220VAC电源
⑯机箱把手：用于移动设备
