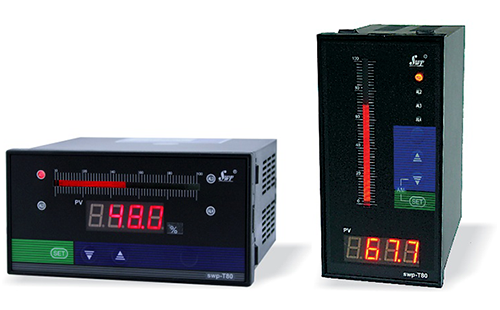

SWP-T80光柱显示控制仪为1路万能输入，可带4个报警、1路变送输出和1路DC24V馈电输出。SWP-T80集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示+单光柱显示)，测量值显示清晰直观，性能可靠、精度高，适用于各行业工况条件。
常见型号
SWP-T801-00-23-N-P
SWP-T801-02-23-N-P
SWP-T801-80-23-N-P
SWP-T801-82-23-N-P
SWP-T803-01-23-HL-P
SWP-T803-02-23-HL-P
SWP-T803-81-23-HL-P
SWP-T803-82-23-HL-P
SWP-T804-01-23-HHLL-P
SWP-T804-02-23-HHLL-P
SWP-T804-81-23-HHLL-P
SWP-T804-82-23-HHLL-P
昌晖SWP-T80光柱显示控制仪特点
1、SWP-T80系列光柱仪表采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正
2、可随意改变仪表的输入信号类型，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号，进一步提高了仪表的多用性与可靠性
3、可带串行通信输出，各种带串行输入/输出的设备进行双向通信，组成网络控制系统
4、集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示，显示分辨率达101线)，使测量值的显示更为清晰直观
5、光柱仪表有160×80mm和80×160mm两种外形尺寸，适用于各种测量控制场合
6、香港昌晖仪表量程、输入信号类型、报警和变送输出可自由设置
7、仪表精度0.5%；昌晖0.2%精度光柱仪表YR-GNCT系列技术全面升级，外观、性能、可靠性和使用寿命均达到欧洲进口产品水平

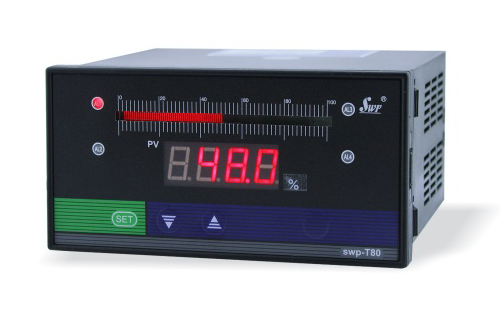

SWP-T80-X横式光柱显示控制仪
外形尺寸：160×80×140mm
开孔尺寸：152×76mm
仪表重量：400g

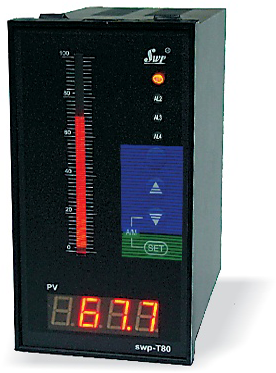

SWP-T80竖式光柱显示控制仪
外形尺寸：80×160×140mm
开孔尺寸：76×152mm
仪表重量：400g
常见型号
SWP-T801-00-23-N-P
SWP-T801-02-23-N-P-X
SWP-T801-80-23-N-P
SWP-T801-82-23-N-P
SWP-T803-01-23-HL-P
SWP-T803-02-23-HL-P
SWP-T803-81-23-HL-P
SWP-T803-82-23-HL-P
SWP-T804-01-23-HHLL-P
SWP-T804-02-23-HHLL-P
SWP-T804-81-23-HHLL-P
SWP-T804-82-23-HHLL-X

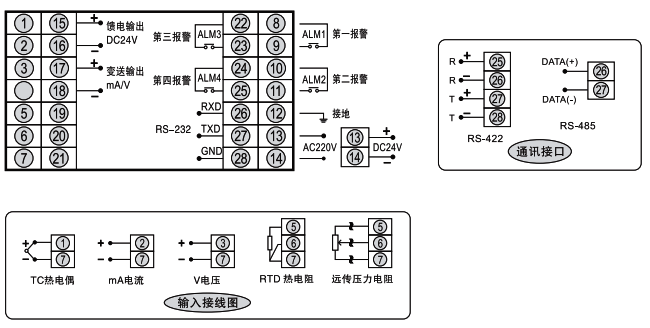

SWP-T80接线图
SWP-T80光柱显示控制仪选型
SWP-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[T80]：80×160mm(竖式光柱显示控制仪)
②控制作用
[1]：测量显示(无报警输出)
[3]：三位控制(显示+两限报警)
[4]：四限控制(显示+四限报警)
③通讯方式
[0]：无通讯
[2]：RS232(MODBUS)
[3]：打印口
[4]：RS422(MODBUS)
[8]：RS485(MODBUS)
[9]：特殊规格(按用户要求定制)
④仪表输出
[0]：无输出
[1]：继电器报警输出(两个或四个开关量报警输出)
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格变送输出(按用户要求定制)
⑤输入信号类型
[××]：见仪表输入类型表(18种输入型号类型可自由切换)
⑥报警输出1
[N]：无报警(控制作用代码除“1”以外的必选项)
[H]：上限报警
[L]：下限报警
⑦报警输出2
[省略]：无报警(控制作用代码“1”以外的必选项)
[H]：上限报警
[L]：下限报警
⑧报警输出3
[省略]：无第三报警输出(控制作用代码为“1”和“3”时选用)
[L]：下限报警(仅控制作用代码为“4”时选用)
⑨报警输出4
[省略]：无第四报警输出(控制作用代码为“1”和“3”时选用)
[L]：下下限报警(仅控制作用代码为“4”时选用)
⑩馈电输出
[省略]：无馈电
[P]：DC24V馈电输出
⑪仪表电源
[省略]：AC220V供电(标准配置)
[T]：AC85-260V开关电源供电
[W]：DC24V开关电源供电
⑫外形特征
[X]：横式
[省略]：竖式
注1：光柱仪SWP-T801,SWP-T803,SWP-T804系列为0.8英寸LED显示
注2：光柱仪四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。(四限控制/报警仅SWP-T804型号中的“HH”代表上上限报警、上限报警，“LL”代表下限报警、下下限报警)
注3：SWP-T80系列光柱仪选型代码和仪表编程代码不同，在仪表设定二级参数时请注意。

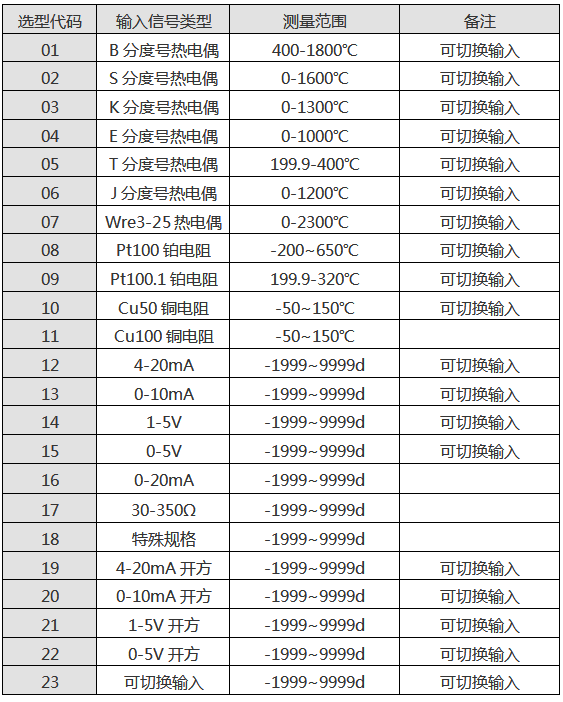

输入类型表
全切换输入只需设定仪表二级参数“SL0”，即可切换输入多种分度号
SWP-T80光柱仪表型号举例
例1、SWP-T801-00-12-N-P-X
光柱测量显示，仪表无通讯和变送输出，4-20mA(万能)输入电，带馈电DC24V输出，仪表为外型为160×80mm横式
例2、SWP-T801-02-23-N-P
光柱测量显示，仪表无通讯，变送输出为4-20mA，K分度号(万能)输入，仪表为AC220V供电，仪表外型为80×160mm
例3、SWP-T803-01-12-HL-P-X
光柱测量显示和控制，仪表无通讯和变送输出，4-20mA(万能)输入，带上、下限报警/控制输出，仪表外为AC220V供电，带DC24V馈电，仪表为外型为80×160mm竖式
例4、SWP-T803-02-12-HL-P-X
光柱控制仪光柱测量显示和控制，仪表无通讯，变送输出4-20mA，Pt100(万能)输入，带上、下限报警/控制输出，带馈电DC24V输出，仪表外为AC220V供电，仪表为外型为160×80mm横式
例5、SWP-ST804-01-12-HHLL-P
光柱测量显示和控制，仪表无通讯和变送输出，4-20mA(万能)输入，带上上限报警、上限报警、下限报警和下下限报警控制输出，仪表外为AC220V，带馈电DC24V输出
错误型号举例：SWP-T801-00-12-HL-P
选型错误原因：光柱显示仪T801-00是不具备报警功能（型号中代码的：HL）
正确型号举例：SWP-T803-01-12-HL-P
关于SWP-T80价格和SWP-T80现货
常有客户咨询SWP-T80多少钱？有没有SWP-T80现货？为了给客户圆满的答复，昌晖仪表客服人员需要耗费大量时间一一解答，为了提高效率，在此统一回答。
①SWP-T80价格是多少？
询问此问题的客户通常看到仪表面板右下角的“SWP-T80”标识，误将此标识当成这台仪表的型号询价，“SWP-T80”仅反映出仪表属于160×80mm的光柱仪表，没有其他技术参数信息。SWP-T80仪表完整的型号在仪表外壳的标签上(第一行和第二行)
②在显示液位时选用显示控制仪好还是光柱显示控制仪好？
显示控制仪和光柱显示仪属于显示仪表这个大类，相同功能的仪表这二者之间区别为：光柱显示控制仪比显示控制仪多一个光柱显示窗口(显示测量值占量程的百分比)，而两者LED数码显示的内容都是实时测量值的数值，仪表接线端子的接线位置也是完全相同的。
所以在显示液位时选用显示控制仪和光柱显示控制仪其作用都相同，光柱仪表比LED显示仪表价格稍贵点。
