智能显示控制仪主要特点
1、昌晖仪表SWP-C80、SWP-C90、SWP-C40、SWP-C70、SWP-C10系列显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行高精度线性矫正
2、昌晖显示控制仪有18种输入信号类型供用户自由切换，采用无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号，进一步提高了仪表的多用性与可靠性
3、昌晖显示控制仪可带串行通信输出，各种带串行输入/输出的设备进行双向通信，组成网络控制系统
4、集数字仪表与模拟仪表于一体，可对温度、压力、液位等测量信号进行数字量显示控制(高亮度LED数码显示)，使测量值的显示更为清晰直观
5、昌晖显示控制仪有七种外形尺寸，适用于各种测量控制场合。SWP-C80是使用广泛的一种显示控制仪
6、昌晖显示控制仪输入信号类型、量程、输出类型可自由设置
7、仪表精度0.5%级；7种外形可供用户选择
8、昌晖0.2%精度YR-GNC系列显示控制仪升级了目前0.5%精度仪表的性能，精度和稳定性媲美欧洲进口产品，0.5%精度显示控制仪将被逐步替代

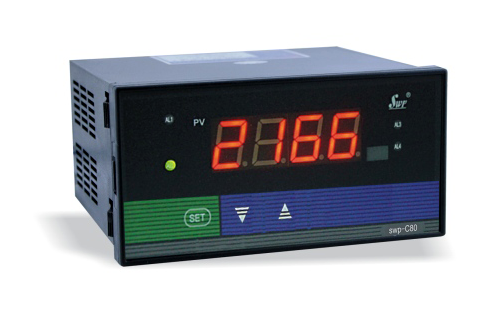

SWP-C80系列显示控制仪
外形尺寸：160×80×140mm
开孔尺寸：152×76mm
型号：SWP-C801、SWP-C803、SWP-C804
SWP-S80系列显示控制仪
外形尺寸：80×160×140mm
开孔尺寸：76×152mm
型号：SWP-S801、SWP-S803、SWP-S804
SWP-C90系列显示控制仪
外形尺寸：96×48×140mm
开孔尺寸：92×44mm
型号：SWP-C901、SWP-C903、SWP-C904
SWP-C40系列显示控制仪
外形尺寸：96×48×140mm
开孔尺寸：92×44mm
型号：SWP-C401、SWP-C403
SWP-S40系列显示控制仪
外形尺寸：48×96×140mm
开孔尺寸：44×92mm
型号：SWP-S401、SWP-S403
SWP-C70系列显示控制仪
外形尺寸：72×72×110mm
开孔尺寸：68×68mm
SWP-C701、SWP-C703
SWP-C10系列显示控制仪
外形尺寸：48×48×110mm
开孔尺寸：44×44mm
型号：SWP-C101、SWP-C103
以下是用户经常订货的型号
SWP-C901-00-23-N-P
SWP-C903-01-23-HL-P
SWP-C901-80-12(23)-N-P
SWP-C903-81-12(23)-HL-P
SWP-C904-01-23-HHLL-P
SWP-C801-00-23-N-P
SWP-C803-01-23-HL-P
SWP-C801-02-12-N-P
SWP-C803-02-23-HL-P
SWP-C804-01-23-HHLL-P

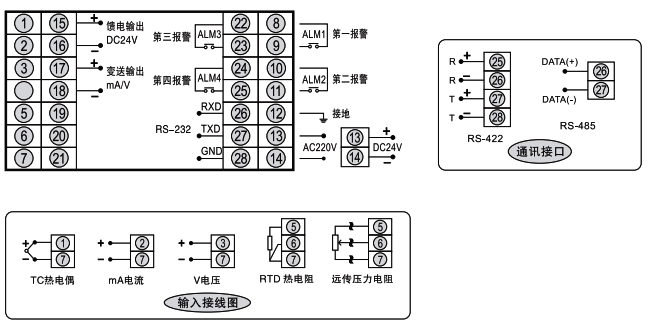

SWP-C80显示控制仪接线图(SWP-S80接线图与SWP-C80相同)

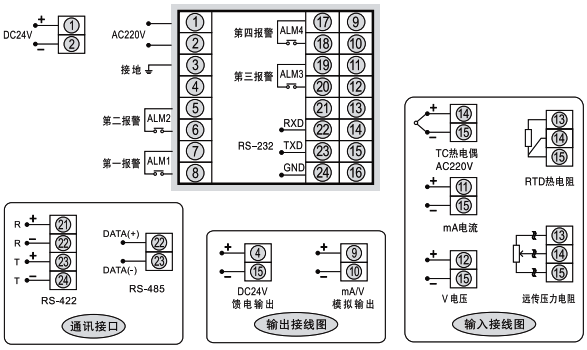

SWP-C90显示控制仪接线图

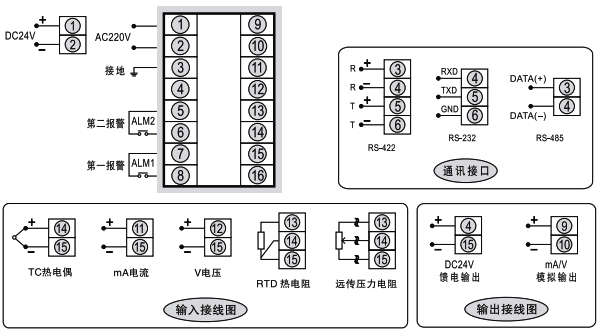

SWP-C40接线图(SWP-S40接线图与SWP-C40相同)

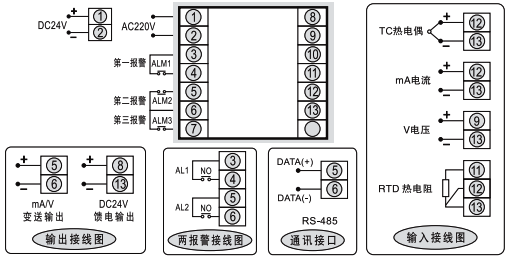

SWP-C70显示控制仪接线图

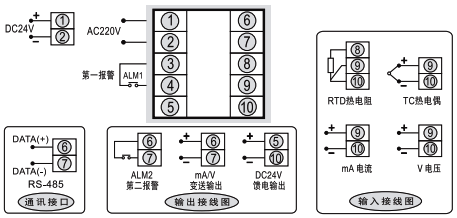

SWP-C10显示控制仪接线图
SWP智能显示控制仪选型表
SWP-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[C10]：48×48mm
[C40]：96×48mm
[S40]：48×96mm
[C70]：72×72mm
[C80]：160×80mm
[S80]：80×160mm
[C90]：96×96mm
[T80]：160×80mm(横式光柱显示控制仪)
[ST80]：80×160mm(竖式光柱显示控制仪)
②控制作用
[1]：测量显示(无报警输出)
[3]：三位控制(显示+两限报警)
[4]：四限控制(显示+四限报警)
③通讯方式
[0]：无通讯
[2]：RS232(MODBUS)
[3]：打印口
[4]：RS422(MODBUS)
[8]：RS485(MODBUS)
[9]：特殊规格(按用户要求定制)
④仪表输出
[0]：无输出
[1]：继电器报警输出(两个或四个开关量报警输出)
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格变送输出(按用户要求定制)
⑤输入信号类型
[××]：见仪表输入类型表(18种输入型号类型可自由切换)

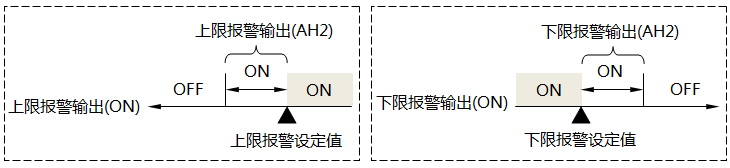

⑥报警输出1
[N]：无报警(控制作用代码除“1”以外的必选项)
[H]：上限报警
[L]：下限报警
⑦报警输出2
[省略]：无报警(控制作用代码“1”以外的必选项)
[H]：上限报警
[L]：下限报警
⑧报警输出3
[省略]：无第三报警输出(控制作用代码为“1”和“3”时选用)
[L]：下限报警(仅控制作用代码为“4”时选用)
⑨报警输出4
[省略]：无第四报警输出(控制作用代码为“1”和“3”时选用)
[L]：下下限报警(仅控制作用代码为“4”时选用)
⑩馈电输出
[省略]：无馈电
[P]：DC24V馈电输出
⑪仪表电源
[省略]：AC220V供电(标准配置)
[T]：AC85-260V开关电源供电
[W]：DC24V开关电源供电
注1：SWP-C801和SWP-C803系列为0.8英寸LED显示，SWP-C901、SWP-C903、SWP-S801、SWP-S803、SWP-C701、SWP-C703、SWP-C401、SWP-C403系列为0.56英寸LED显示,SWP-C101/C103系列为0.32英寸LED显示。
注2：四限报警输出为上上限、上限、下限和下下限报警。四限报警仪仅SWP-C804、SWP-S804和SWP-C904三种型号
注3：同种分度号，选型代码和仪表编程代码不同，在显示设定控制仪时请注意。
注4：SWP-C701、SWP-C703、SWP-C101和SWP-C103无频率信号输入。

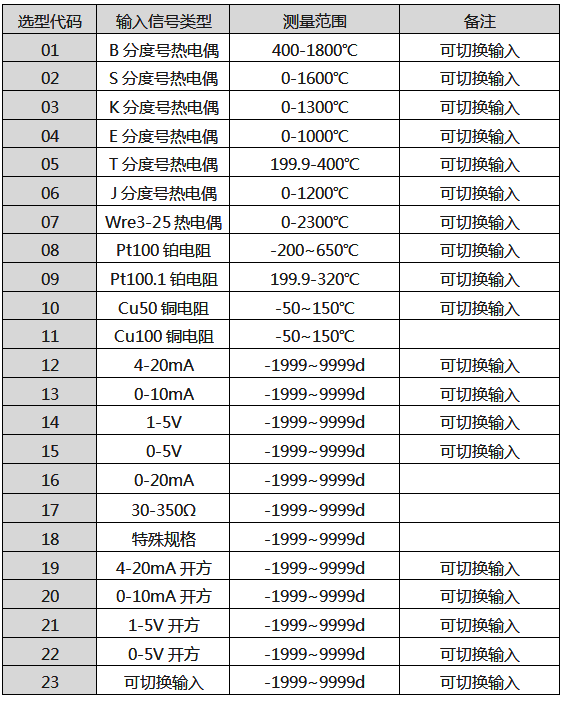

仪表输入信号类型表
常用显示控制仪型号举例
SWP-C801-00-23-N-P
显示仪表，仪表无通讯和变送输出，4-20mA(18种信号可切换)输入，带馈电DC24V输出，仪表为外型为160×80mm
SWP-C801-02-03-N
测量显示，仪表无通讯，变送输出为4-20mA，K分度号(18种信号可切换)输入，仪表AC220V供电，仪表外型为160×80mm竖式
SWP-C803-01-23-HL-P
测量显示+报警，仪表无通讯和变送输出，4-20mA(18种信号可切换)输入，带上、下限报警/控制输出，DC24V馈电输出，仪表外为AC220V供电，仪表为外型为160×80mm横式
SWP-C803-02-23-HL-P
测量显示+报警，仪表无通讯，变送输出4-20m
