SWP-EZ三相可编程智能电力仪表特点
1、全新的结构
◆电流输入通道和电压输入通道都使用了互感器，将仪表与电网进行了隔离，从而获得良好的抗干扰性能
◆电参数的测量由电能专用计量芯片完成，实现了对电网参数的高精度和实时性测量
2、清晰的显示
高清晰LED数字显示测量值
3、方便的网络
◆支持多机网络通讯
◆提供的RS485通讯接口方便与上位机连接
◆支持标准MODBUS RTU通讯协议，方便用户组网
4、友好的界面
◆人机界面号，人性化操作界面，简单方便
◆支持多种数据输出方式，电压、电流、功率、频率、功率因素数据轻松获得
◆多种报警方式自由设定，多种输出方式选择
SWP-EZ三相可编程智能电力仪表选型
SWP-EZE①②-③-④⑤⑥-⑦⑧⑨-⑩⑪⑫⑬-⑭-⑮
①外形尺寸
[8]：160×80mm外形
[9]：96×96mm外形
②电网类型
[3]：三相三线
[4]：三相四线
③功能代号
[AI]：交流电流表
[AV]：交流电压表
[AP]：有功功率表
[AQ]：无功功率表
[PF]：功率因素表
[AF]：频率表
[AS]：视在功率表
[AM]：多功能表
④通讯功能
[0]：无通讯
[8]：RS485
[9]：特殊功能
⑤电流输入范围
[0]：无电流输入(功能代号为AV/)
[1]：0-1A
[5]：0-5A
⑥电压输入范围
[0]：无电压输入
[1]：0-100V
[2]：0-200V
[3]：0-300V
[4]：0-400V
[5]：0-500V
[8]：客户指定
⑦变送输出1(OUT1)
[0]：无变送输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格
⑧变送输出2(OUT2)
[0]：无变送输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格
⑨变送输出3(OUT3)
[0]：无变送输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格
⑩第一报警方式
[N]：无报警输出
[H]：常开继电器报警输出
⑪第二报警方式
[N]：无报警输出
[H]：常开继电器报警输出
⑫第三报警方式
[N]：无报警输出
[H]：常开继电器报警输出
⑬第四报警方式
[N] ：无报警输出
[H]：常开继电器报警输出
⑭供电方式
[T]：AC85-265V供电(开关电源)
⑮外形特征
[省略]：160×80mm横式或96×96mm
[S]：80×160mm竖式
常用三相电力仪表选型举例
①三相交流电流表
SWP-EZE84-AI-050-000-NNN-T(三相电流显示)
SWP-EZE84-AI-050-000-NNN-T(三相电流显示+4-20mA 变送输出)
②三相交流电压表
SWP-EZE84-AV-005-000-NNN-T(三相电压显示)
SWP-EZE84-AV-005-000-NNN-T(三相电压显示+4-20mA 变送输出)

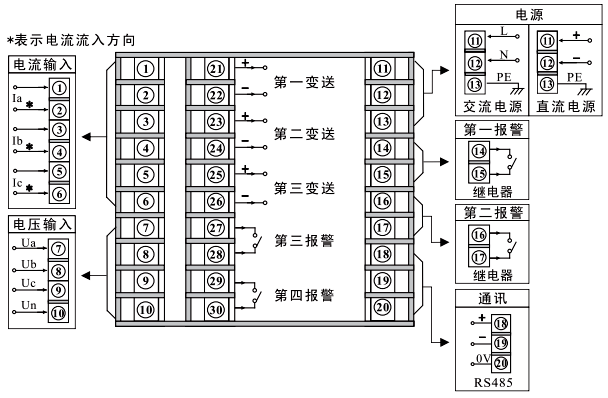

SWP-EZ三相可编程智能电力仪表接线图
