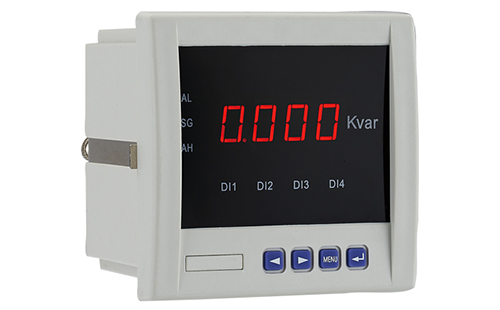

YR-GFQ三相无功功率表适用于三相三线制或三相四线制配电系统的交流三相无功功率参数测量。该三相无功功率表变比可调，支持开关量输入、继电器输出、模拟量输出及RS485通讯，提供4种不同的安装尺寸，可直接替代模拟指针无功功率表，更广泛的适用于各种控制系统(SCADA、DCS等)。
三相无功功率表技术指标
1、精度等级：0.5%精度
2、测量输入
①电压
额定值：AC100V、AC400V
过负荷：持续：1.2倍；瞬时：电压2倍(10秒)
功耗：＜1VA
阻抗：＜300kΩ
②电流
额定值：AC1A、AC5A
过负荷：持续：1.2倍；瞬时：电流10倍(5秒)
功耗：＜0.4VA
阻抗：＜20MΩ
3、频率：50-60Hz±10%
4、电源：AC/DC80-270V
5、功耗：＜5VA
6、仪表输出
①数字量：RS485接口，Modbus-RTU协议
②开关量：4路开关量输入，干节点方式；2路开关量输出，干节点继电器
③模拟量 ：1路4-20mA/0-20mA模拟量输出
7、工作条件：环境温度-10～50℃，湿度≤93%,无腐蚀气体场所，海拔≤2500米
8、绝缘电阻：≥100MΩ
9、结构
①外壳：三相无功功率表外壳为白色ABS工程塑料
②面板：亚克力有机玻璃面板
③按键：按键数量4个，硅胶按键
10、显示方式：1排4位数码管显示
11、三相无功功率表外形及开孔尺寸
①42方形-外形尺寸：120×120×75mm(高×宽×深)；开孔尺寸：108×108mm
②06方形-外形尺寸：80×80×75mm(高×宽×深)；开孔尺寸：76×76mm
③96方形-外形尺寸：96×96×75mm(高×宽×深)；开孔尺寸：88×88mm
④72方形-外形尺寸：72×72×75mm(高×宽×深)；开孔尺寸：67×67mm

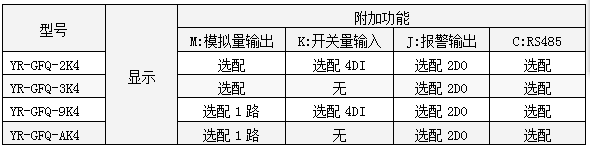

三相无功功率表功能一览表
智能三相无功功率表选型
YR-GF①-②③④⑤-⑥⑦-⑧
①代码 功能
Q无功功率参数测量
②代码 仪表外形
242方形(外形尺寸：120×120×75mm；开孔尺寸：108×108mm)
3 80方形(外形尺寸：80×80×75mm；开孔尺寸：76×76mm)
9 96方形(外形尺寸：96×96×75mm；开孔尺寸：88×88mm)
A 72方形(外形尺寸：72×72×75mm；开孔尺寸：67×67mm)
③代码 功能说明
K 显示+“附加功能”
④代码 参数输入说明
4 三相电力参数
⑤代码 附加功能(复选项)
省略 无附加功能
M 1路4-20mA变送输出(1AO)/参阅“三相无功功率表型号、功能一览表”
K 4路开关量输入(4DI)/参阅“三相无功功率表型号、功能一览表”
J 2路报警输出(2DO)/参阅“三相无功功率表型号、功能一览表”
C RS485通讯/参阅“三相无功功率表型号、功能一览表”
⑥代码 电压输入信号类型
1 AC100V(来自高压电压互感器)
2 AC400V
⑦代码 电流输入信号类型
1 AC1A
2 AC5A
⑧代码 电网类型
3 三相三线制
4 三相四线制
三相无功功率表型号举例
1 、三相无功功率显示：YR-GFQ-②K4-⑥⑦-⑧
2、三相无功功率显示+附加功能：YR-GFQ-②K4⑤-⑥⑦-⑧
三相无功功率表接线图
1、三相三线制低压配电系统上的三相无功功率表接线图

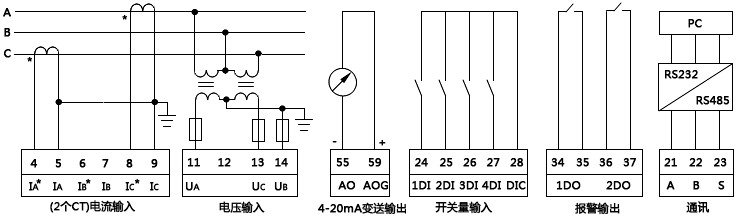

2、三相三线制高压配电系统上的三相无功功率表接线图

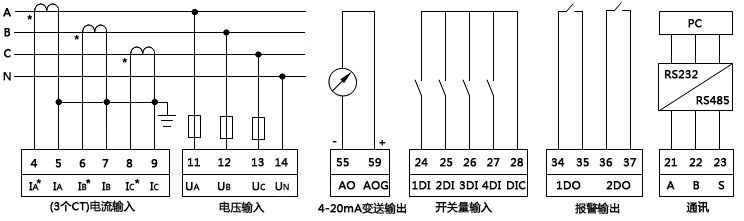

3、三相四线制低压配电系统上的三相无功功率表接线图

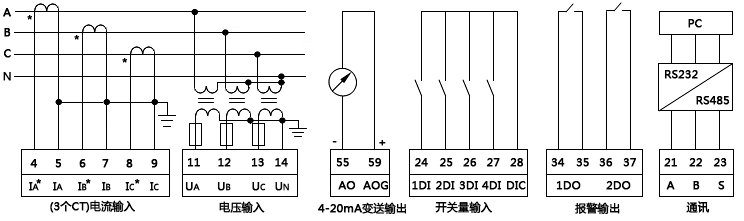

4、三相四线制高压配电系统上的三相无功功率表接线图
