YR-GFRP系列频率/转速表采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，与多种转速传感器配套，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
转速表特点
◆ 6位LED数码显示，显示范围宽
◆ 频率测量范围：1-34kHz，最大输入幅值：24VDC，最小分辨率：0.01Hz
◆ 具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示
◆ 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
◆ 输出、电源、通讯相互之间采用光电隔离技术
◆ 具备多种外形尺寸及样式供用户选择
◆ 面板轻触式按键设置，参数置断电永久保存
转速表面板
昌晖仪表生产的频率转速表有三种外形尺寸可供用户选择：
①外形：160×80mm；型号：YR-GFRP801/YR-GFRP801803

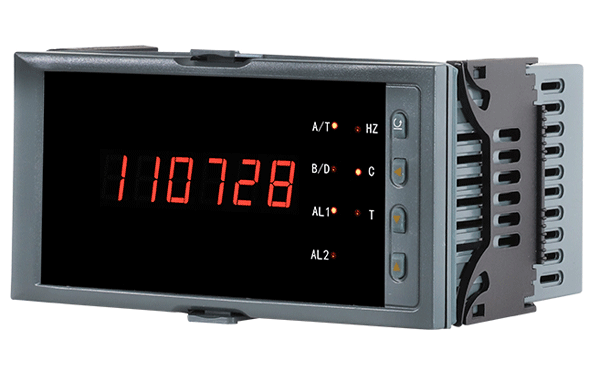

②外形：96×48mm；型号：YR-GFRP401/YR-GFRP403

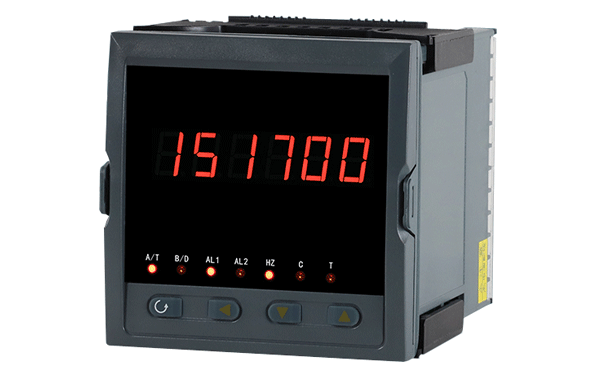

③外形：96×96mm；型号：YR-GFRP901/YR-GFRP903
转速表技术参数
输入信号范围：1-34kHz，最大输入幅值：24VDC
输入电平：VIL=1.5Vmax , VIH=3.75Vmin
测量精度：±0.2%FS
最小分辨率 ：0.01Hz
设定方式：面板轻触式按键数字设定；设定值断电永久保存
显示方式：0-999999测量值显示，发光二级管工作状态显示
继电器输出：AC220V/0.6A(小)；DC24V/0.6A(小)；AC220V/3A(大)；DC24V/3A(大)；外形尺寸为96×48mm时，负载能力为AC125V/0.6A，DC24V/0.6A
使用环境：环境温度：0-50℃；相对湿度：≤85%RH；避免强腐蚀气体
工作电源：AC100-240V(开关电源)，50-60HZ；DC20-29V(开关电源)
功耗：≤5W
结构：标准卡入式
通讯：用标准MODBUS通讯协议。注：仪表带通讯功能时，通讯转换器最好选用有源转换器

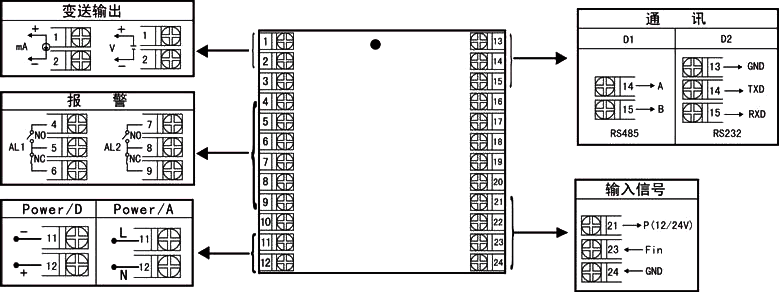

转速表接线图
转速表选型表
YR-GFRP ①②-③④-⑤⑥-⑦-⑧
①转速表外形尺寸
[9]：96×96mm(开孔92×92mm)
[8]：160×80mm(开孔152×76mm)
[4]：96×48mm(开孔92×45mm)
②转速表控制作用
[01]：单纯转速显示
[03]：显示+2限个报警(可设置为上限或下限)
③通讯方式
[0]：无通讯
[2]：RS232
[8]：RS485(MODBUS)
④转速表的变送输出
[0]：转速表无变送输出
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250kΩ)
[6]：0-20mA(RL≤600Ω)
⑤第一路报警输出
[N]：转速表无报警输出(控制作用代码“01”时必选项)
[H]：上限报警
[L]：下限报警
⑥代码 第二报警输出
[N]：转速表无报警输出(控制作用代码“01”时必选项)
[H]：上限报警
[L]：下限报警
⑦频率转速表馈电输出
[N]：转速表无馈电输出
[P]：DC24V馈电输出
⑧频率转速表电源
[T]：交流/直流100-240V供电(标准出厂配置)
[W]：DC24V供电
频率转速表选型举例
YR-GFRP801-00-NN-N-T
YR-GFRP801-02-NN-N-T
YR-GFRP801-80-NN-P-T
YR-GFRP803-01-HL-N-T
YR-GFRP803-02-HL-N-T
YR-GFRP803-82-HL-P-T
YR-GFRP901-00-NN-N-T
YR-GFRP901-02-NN-N-T
YR-GFRP901-80-NN-P-T
YR-GFRP903-01-HL-N-T
YR-GFRP903-02-HL-N-T
YR-GFRP903-82-HL-P-T
YR-GFRP401-00-NN-N-T
YR-GFRP401-02-NN-N-T
YR-GFRP401-80-NN-P-T
YR-GFRP403-01-HL-N-T
YR-GFRP403-02-HL-N-T
YR-GFRP403-82-HL-P-T
