外给定调节器输入信号为两路(外给定控制信号和测量值输入信号)；外给定调节带有多种控制输出和阀位控制功能。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。
外给定PID调节器常使用于锅炉水位三冲量调节控制系统、锅炉减温水串接调节系统、加热炉出口温度与炉膛温度串级控制系统、精馏塔温度与流量串级控制系统等。
外给定调节器特点
◆ 双屏LED数码显示，且带有光柱模拟指示功能(0-100％)
◆ 外给定调节器有两路信号输入，具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度
◆ 具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示
◆ 可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器等输出控制方式可选择
◆ 带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调
◆ 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
◆ 外给定调节器可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能
◆ 带DC24V馈电输出，为现场二线制变送器配电
◆ 输入、输出、电源、通讯相互之间采用光电隔离技术

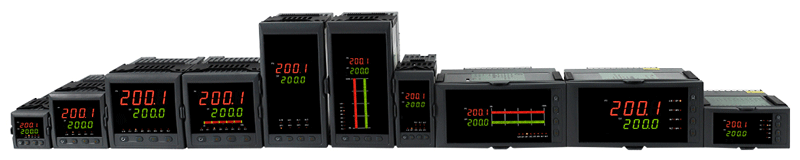

◆ 数码显示外给定调节器有6种外形尺寸及样式供用户选择；双光柱外给定调节器有3种外形尺寸及样式供用户选择
◆ 外给定调节器有参数设定密码锁定、参数设置断电永久保存，具备参数恢复系统原始设置功能

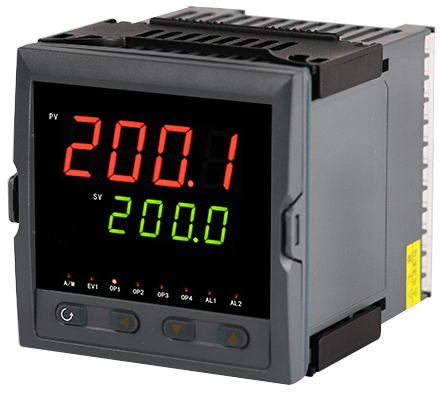

外给定调节器面板
横式人工智能外给定调节器外形
竖式人工智能外给调节器外形
方形人工智能外给定调节器外形
人工智能外给定调节器接线图

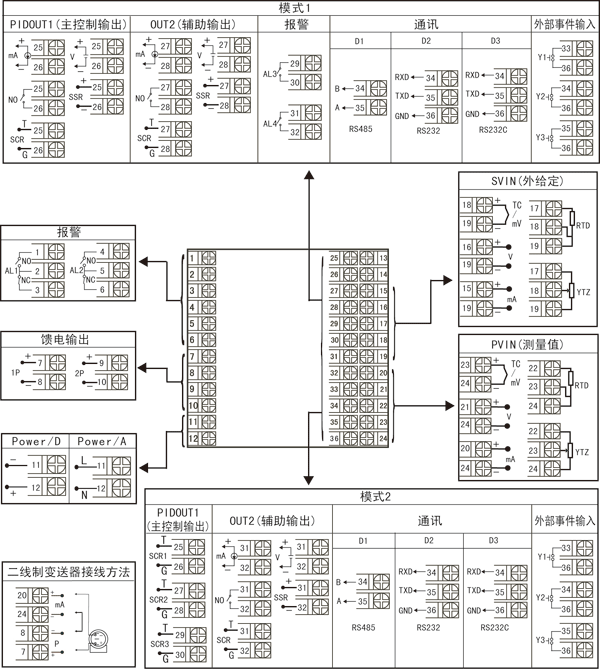

1、160×80mm、80×160mm、96×96mm、96×48mm、48×96mm外形人工智能外给定调节器仪表接线图

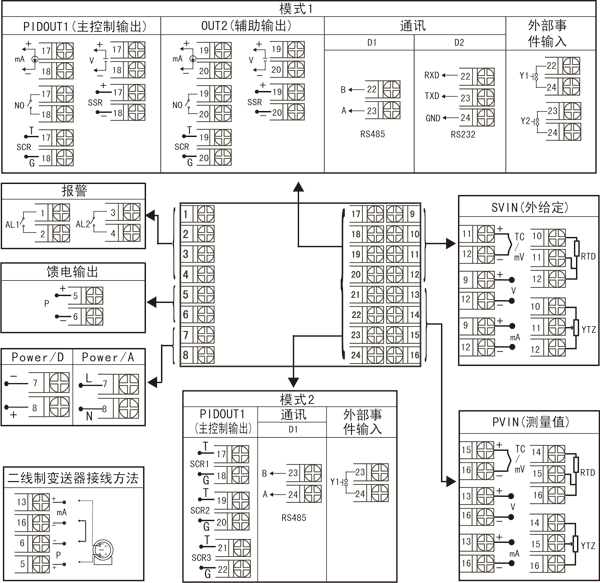

2、72×72mm外形人工智能外给定调节器仪表接线图
◆ 注:上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
外给定调节器选型表
YR-GAD①②-③④⑤-⑥/⑦-⑧⑨⑩⑪-⑫-⑬-⑭
①代码 仪表外形尺寸
9 96×96mm(开孔尺寸：92×92mm)
8 160×80mm(开孔尺寸：152×76mm)
S8 80×160mm(开孔尺寸：76×152mm)
7 72×72mm(开孔尺寸：68×68mm)
4 96×48mm(开孔尺寸：92×45mm)
S4 48×96mm(开孔尺寸：45×92mm)
T9 96×96mm(开孔尺寸：92×92mm)
T8 160×80mm(开孔尺寸：152×76mm)
TS8 80×160mm(开孔尺寸：76×152mm)
②代码 控制作用
15 外给定PID控制+2限报警(人工智能控制算法)
③代码 通讯方式
0 无通讯(标准出厂配置)
2 RS232
3 RS232打印接口
8 RS485
④代码 PID控制主输出OUT1
1 开关量PID控制输出 [注1][注4]
2 4-20mA(RL≤600Ω) [注1]
3 0-10mA(RL≤1.2KΩ) [注1]
4 1-5V(RL≥250KΩ) [注1]
5 0-5V(RL≥250KΩ) [注1]
6 SCR单相可控硅过零触发脉冲输出输出 [注1]
7 SSR固态继电器驱动电压输出 [注1]
8 0-20mA(RL≤600Ω) [注1]
9 三相可控硅过零触发脉冲输出 [注1]
⑤代码 PID控制辅助输出OUT2
0 无输出 [注1][注4]
1 开关量PID控制输出 [注1]
2 4-20mA(RL≤600Ω) [注1]
3 0-10mA(RL≤1.2kΩ) [注1]
4 1-5V(RL≥250kΩ) [注1]
5 0-5V(RL≥250kΩ) [注1]
6 SCR单相可控硅过零触发脉冲输出输出 [注1]
7 SSR固态继电器驱动电压输出 [注1]
8 0-20mA(RL≤600Ω) [注1]
9 三相可控硅过零触发脉冲输出 [注1]
⑥代码 PV测量值输入信号类型
×× 详见“输入信号类型表”
⑦代码 SV外给定控制输入信号类型
×× 详见“输入信号类型表”
⑧代码 第一报警
H 上限报警(标准出厂配置)
L 下限报警
⑨代码 第二报警
H 上限报警
L 下限报警(标准出厂配置)
⑩代码 第三报警
N 无报警(标准出厂配置)
H 上限报警[注4] PID控制主输出代码为“1”不能选此项
L 下限报警[注4] PID控制主输出代码为“1”不能选此项
⑪代码 第四报警
N 无报警(标准出厂配置)
H 上限报警[注4] PID控制主输出代码为“1”不能选此项
L 下限报警[注4] PID控制主输出代码为“1”不能选此项
⑫代码 外部事件接入
N 无外部事件接入(标准出厂配置)
1 强制手动输入(输入触点闭合时调节器进入手动状态)
2 外部事件输入2-可定制
3 外部事件输入3-可定制
⑬代码 馈电输出
N
