YR-GFP系列智能有功功率表是昌晖仪表在二十年的智能数字仪表研发经验及充分研究国内外产品、用户需求和高低压配电的基础上推出的新一代高可靠性仪表。智能有功功率表基于最新MCU微处理器技术和模块化结构，有功功率表具备高抗干扰性、高稳定性和高精度特点，适用于配电系统的交流有功功率参数测量。YR-GFP有功功率表变比可调，支持开关量输入、继电器输出、模拟量输出及RS485通讯，提供多种不同的安装尺寸，可直接替代模拟指针有功功率表，更广泛的适用于各种控制系统(SCADA、DCS等)。
有功功率表技术参数
1、有功功率表精度等级：0.5%精度
2、测量输入：
①电压：额定值 AC0-100V、AC0-500V
②过负荷：持续/1.2倍，瞬时/电压2倍(10秒)；功耗＜1VA；阻抗＜300kΩ；电流：额定值AC0-1A、AC0-5A；过负荷：持续/1.2倍,瞬时/电流10倍(5秒)；功耗＜0.4VA；阻抗＜20MΩ
3、频率：50-60Hz±10%
4、电源：AC/DC80-270V
5、功耗：＜5VA
6、有功功率表输出：
①数字量(附加功能)：RS485接口，Modbus-RTU协议
②开关量(附加功能)：4路开关量输入，干节点方式；2路开关量输出，干节点继电器
③模拟量(附加功能)：1路4-20mA或0-20mA模拟量输出
7、工作条件：环境温度：-10～50℃，湿度≤93%,无腐蚀气体场所，海拔≤2500米
8、绝缘电阻：≥100MΩ
9、结构：仪表外壳为白色ABS工程塑料；亚克力有机玻璃面板；按键数量4个，硅胶按键
10、显示方式：1排4位数码管显示
11、外形：
①42方形有功功率表外形尺寸：120×120×75mm；开孔尺寸：108×108mm
②80方形有功功率表外形尺寸：80×80×75mm；开孔尺寸：76×76mm
③96方形有功功率表外形尺寸：96×96×75mm；开孔尺寸：88×88mm
④72方形有功功率表外形尺寸：72×72×75mm；开孔尺寸：67×67mm
⑤5槽形有功功率表外形尺寸：96×48×75mm；开孔尺寸：92×44mm

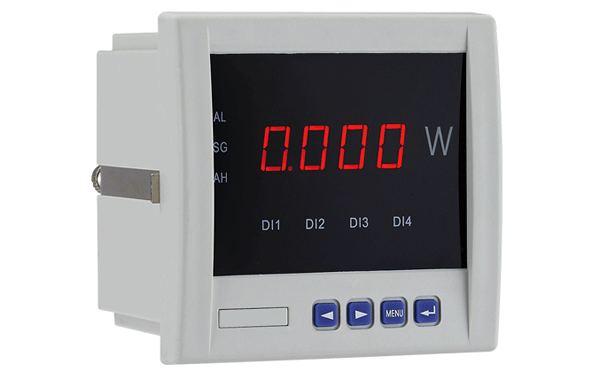

有功功率表外形
有功功率表接线图

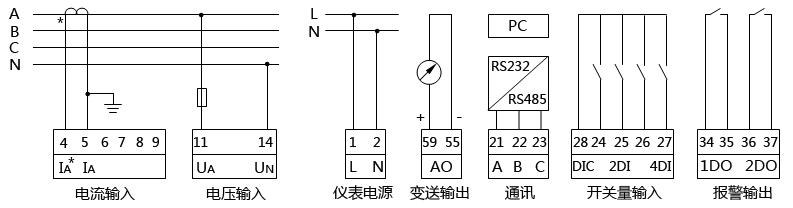

1、单相有功功率表接线图

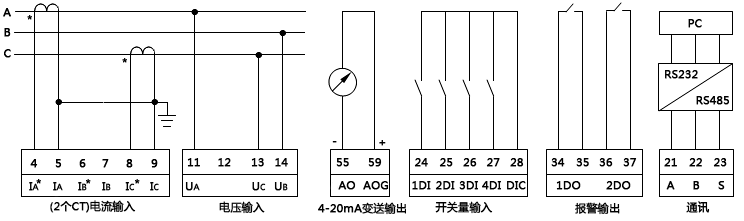

2、三相三线制低压配电系统有功功率表接线图

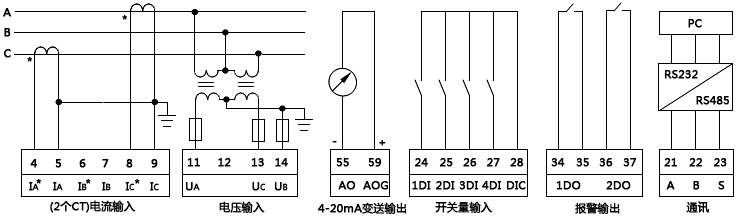

3、三相三线制高压配电系统有功功率表接线图

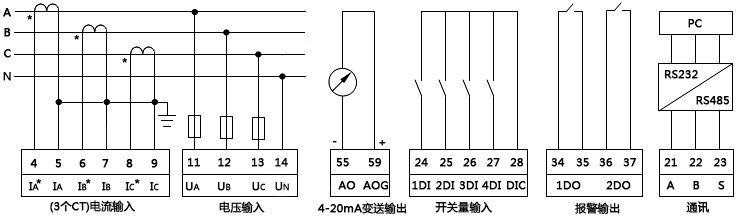

4、三相四线制低压配电系统有功功率表接线图

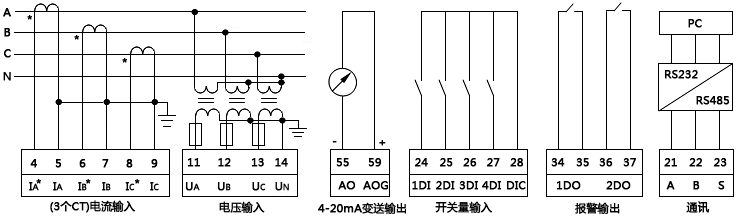

5、三相四线制高压配电系统有功功率表接线图
单相有功功率表型号、功能一览表
注意：有功功率表选型时必须参阅“有功功率表功能一览表”
有功功率表选型表
YR-GF①-②③④⑤-⑥⑦-⑧
①代码 功能
P 有功功率参数测量
②代码 仪表外形
2 42方形(外形：120×120×75mm；开孔：108×108mm)
3 80方形(外形尺寸：80×80×75mm；开孔尺寸：76×76mm)
5 5槽形(外形尺寸：96×48×75mm；开孔尺寸：92×44mm)
9 96方形(外形尺寸：96×96×75mm；开孔尺寸：88×88mm)
A 72方形(外形尺寸：72×72×75mm；开孔尺寸：67×67mm)
③代码 功能说明说明
K 显示+所有“附加功能” 参阅“单相有功功率表型号、功能一览表”
④代码 参数显示个数
1 显示1个参数
⑤代码 附加功能(复选项)
省略 单纯显示，无其他功能
M 1路4-20mA变送输出(1AO) 参阅“单相有功功率表型号、功能一览表”
K 4路开关量输入(4DI) 参阅“单相有功功率表型号、功能一览表”
J 2路报警输出(2DO) 参阅“单相有功功率表型号、功能一览表”
C RS485通讯 参阅“单相有功功率表型号、功能一览表”
⑥代码 电压输入信号类型
1 AC 0-100V(高压配电系统高压电压互感器信号)
2 AC 0-500V(低压配电系统)
⑦代码 电流输入信号类型
1 AC 0-1A(交流电流互感器信号)
2 AC 0-5A(交流电流互感器信号)
⑧代码 配电网络
3 三相三线制
4 三相四线制
经典型号
1、有功功率显示：YR-GFP-②K1-⑥⑦-⑧
2、有功功率显示+1路变送输出：YR-GFP-②K1M-⑥⑦-⑧
3、有功功率显示+1路变送输出+RS485：YR-GFP-②K1M-⑥⑦-⑧
4、有功功率显示+所有附加功能：YR-GFP-2K1⑤-⑥⑦或YR-GFP-9K1⑤-⑥⑦-⑧
