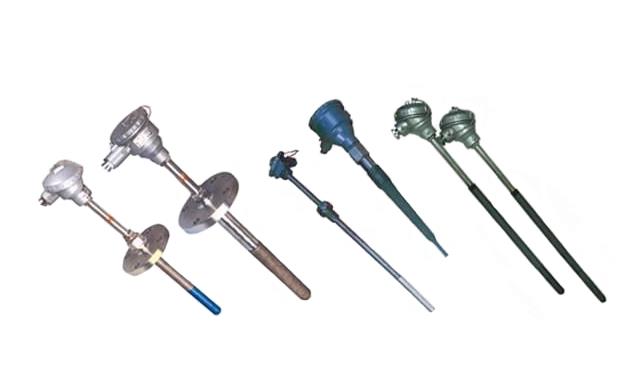

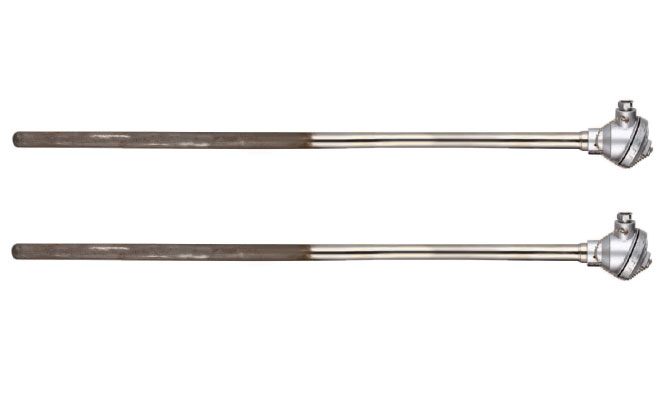

耐磨热电阻由耐磨保护管和铠装铂电阻芯构成，用于强磨损和有震动场合的温度测量，耐磨热电阻保护管为铁铝瓷Ｔ4，它与显示仪表配套使用测量度≤500℃范围的温度。
耐磨热电阻特点
耐磨热电阻保护管耐氧化、耐硫化、耐磨、抗冲击、抗腐蚀、抗热震性、使用寿命长、价格适中，在≤500℃温度中使用，产品具有抗震动结构设计。
耐磨热电阻使用寿命
低温耐磨抗震型热电偶外护管（铁铝瓷Ｔ4）经实际使用的寿命：专用于球磨机、风扇磨进出口温度测量，循环流化床锅炉进煤口等，使用寿命最长可达20个月。
耐磨热电阻选型表
| WZ□□-□□□E□-□-□/□/□-□ | ||
| 代号 | 耐磨热电阻类型 | 推荐使用温度 |
| P | Pt100分度号|铂电阻 | -200～500℃ |
| C | Cu50分度号|铜电阻 | -50～150℃ |
| C | Cu100分度号|铜电阻 | -50～150℃ |
| 代号 | 测温元件对数 | |
| 省略 | 单支式 | |
| 2 | 双支式 | |
| 代号 | 安装固定装置 | 说 明 |
| 1 | 无固定装置 | |
| 2 | 固定螺纹 M27×2 | 特殊要求的螺纹订货时需要说明 |
| 3 | 活动法兰 | |
| 4 | 固定法兰 | 用户提供法兰标准、法兰规格和材质要求 |
| 6 | 锥形固定螺纹 M33×2 | |
| 代号 | 接线盒形式 | 说 明 |
| 3 | 防水式 | 国内常规供货 |
| 4 | 隔爆式 | 隔爆等级通常为dⅡBT4或dⅡCT4 |
| 5 | 不锈钢接线盒 | |
| 代号 | 耐磨热电阻外径 mm | |
| 0 | Ф16mm | |
| 1 | Ф20mm | |
| 2 | Ф22mm | |
| 3 | Ф25mm | |
| 代号 | 耐磨热电阻保护管 | |
| E | 低温耐磨保护管T4 | 使用温度≤500℃ |
| 代号 | 测温元件形式 | |
| 1 | 铠装热电阻芯子|需要确认实际使用最高温度 | |
| 代号 | 耐磨热电阻总长 mm | |
| *** | *** | （见注2） |
| 代号 | 耐磨热电阻插入长度 mm | |
| *** | *** | （见注2） |
| 代号 | 实际耐磨长度 mm | |
| *** | *** | （见注3） |
| 代号 | 热电阻精度等级 | |
| 省略 | B级 | 国内常规供货 |
| A | A级 | 特殊供货，要加价 |
| 补充 | 固定法兰和安装螺纹补充说明 | |
| 螺纹尺寸 | （见注1） | |
| 法兰规格 | （见注1） | |
注2：WZ□□-1□□E□和WZ□□-3□□E□型耐磨热电阻选型时仅需要确认总长L（总长等于插入长度）即可；WZ□□-2□□E□和WZ□□-4□□E□型耐磨热电阻选型时通常约定：总长=插入长度+150mm。
注3：耐磨热电阻实际耐磨长度必须准确，有利于最大限度延长产品使用寿命，通常我们推荐长度为150-200mm。
选型举例1：WZP-430E1-1000/850/150-DN80 PNI.6/1Cr18Ni9Ti
Pt100分度号耐磨热电阻，法兰安装（法兰为DN80 PN1.6，不锈钢法兰），耐磨热电阻外径为Ф16mm，耐磨热电阻外护管材质为铁铝瓷T4，内装铠装铂电阻芯子（实际使用最高温度不超过400℃），耐磨热电阻接线盒为防水型，耐磨热电阻总长为1000mm，插入深度为850mm，实际耐磨长度150mm
