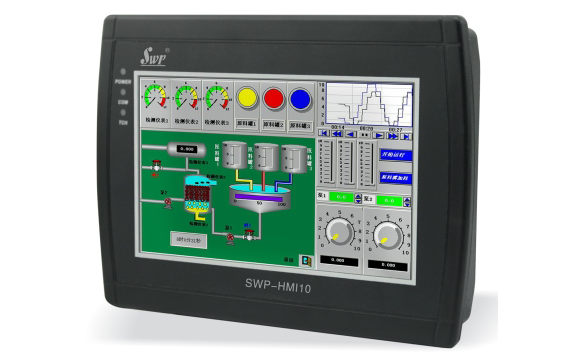

SWP-HMI触摸屏特点
1、快餐式系统
可以根据客户的需求，快速选择SWP仪表搭建系统。
2、人性化的设计理念
精美的流程图、便捷的操作、全中文/英文的操作界面，让系统直观、快捷、易上手。
3、多种通讯方式
系统带RS232、RS485通讯，还支持以太网、RS422、can等通讯方式。
4、真实的视觉体验
系统的触摸屏采用高亮度、高对比度TFT真彩LCD，清晰度高，功耗低，寿命长。
5、丰富的图文画面
具有工艺流程图控制功能，可现实实时数据、棒图、历史曲线等；具备程序配方上载下传功能，可查询历史记录、报表、报警信息。
6、海量存储空间
系统自带64MB存储空间，还能用SD卡来扩展存储空间，最多可达4G。
7、强大的延伸功能
系统能连接微型打印机、打印系统数据，还能根据客户的需要连接PLC、变频器等设备。
8、便捷的维护
能单独对系统的各部件进行升级、检修或更换，方便系统的维护。
9、支持多种信号
可测量热电偶、交流/直流电压/电流、温度、压力、流量等信号，还支持各种PID运算、报警功能及开关量输入/输出功能。
SWP-HMI人机界面按需求组合，自由快速搭建，系统以触摸屏SWP-HMI70或SWP-HMI10为上位机，SWP仪表为下位机组成一个小型控制系统，还可根据客户需要搭配PLC、变频器等设备。SWP-HMI系统中的仪表按照地址排列，互不干扰，供电即可显示操作。

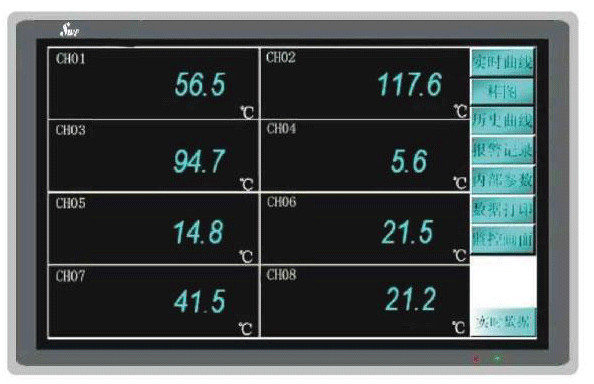

SWP-HMI人机界面具有无纸记录仪功能。通过精美的流程图、实时数据、棒图、历史曲线等方式来全屏呈现各通道数据，并使用海量的存储空间存储数据以便客户查询历史数据。能配备微型打印机，打印数据及曲线，性价比高。
SWP-HMI触摸屏选型表
目前SWP-HMI触摸屏有7英寸(支持以太网)SWP-HMI70和10英寸(不支持以太网)SWP-HMI10两种
|
型号 |
SWP-HMI70 |
SWP-HMI10 |
|
显示尺寸 |
7寸真彩TFT(152×90mm) |
10寸真彩TFT(152×90mm) |
|
分辨率 |
800×480pixels |
10寸真彩TFT(211.2×158.4mm) |
|
显示色彩 |
65536彩色 |
800×600pixels |
|
亮度 |
300cd/m2 |
65536彩色 |
|
背光灯 |
LED |
CCFL |
|
触摸屏 |
4线精密电阻网络(表面硬度4H) |
4线精密电阻网络(表面硬度4H) |
|
打印端口 |
串口打印 |
串口打印 |
|
以太网 |
支持 |
不支持 |
|
额定功率 |
10W以下 |
10W以下 |
|
额定电压 |
DC24V |
DC24V |
|
输入范围 |
12-28VDC |
12-28VDC |
|
外壳颜色 |
黑色 |
黑色 |
|
外壳材料 |
ABS塑料 |
ABS塑料 |
SWP-HMI触摸屏选型表

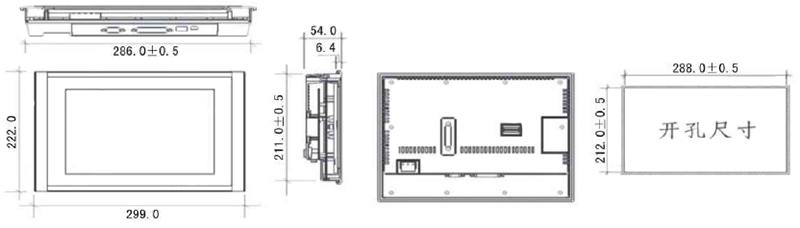

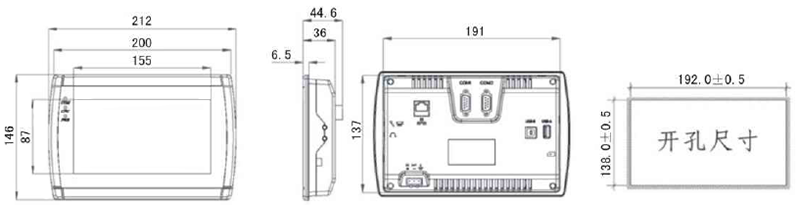

SWP-HMI触摸屏尺寸
