干式变压器温控器功能
、对三相绕组温度的巡回显示或最高温度相绕组的跟踪显示(可随意切换)。
2、实现冷却风机启停的自动控制或手动控制(可随意切换)。
3、输出功能检测及整机测量精度检测。
4、风机启停信号显示输出及远传；温报警信号显示输出及远传；温跳闸信号显示输出及远传；感器开路、风机故障、系统故障自检信号的显示、报警与输出。
5、干式变压器温度控制器黑匣子功能可保存停电前的全部监测参数以备查询。
6、各相绕组独立的温度示值零点与比例补偿。
7、输出三路独立4-20mA模拟电流，分别对应于A、B、C三相绕组温度(可选功能)。
8、串行通讯功能(RS232或RS485)，并可使用鲁班组态软件组成SWP远程监控系统。
9、全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便。
干式变压器温度控制器技术指标
1、干式变压器温控器按JB/T7631-2005《变压器用电子温度计》标准设计
2、测量范围：0.0-200.0℃(传感器Pt100)
3、测量精度：通用型：0.5级；分辨力：0.1°C
4、使用条件：环境温度：-20℃～+55℃；对湿度：＜85％；电源电压：380V(三相) 220V(单相)；电源频率：50±2Hz
5、抗干扰性能：对共模250V(AC，50Hz)或串模200mV(AC，50Hz)干扰电压，示值变化小于基本误差值
6、显示值补偿范围：0-±19.9°C
7、报警及保护功能：传感器开路报警；仪表故障自检报警；输入超量程自检报警；机故障报警。
8、风机控制输出：继电器触点输出(触点容量7A/250VAC，注：镶嵌型为15A/250VAC)，三相两组。
9、超温报警输出：继电器触点输出(触点容量7A/250VAC)
10、跳闸报警输出：继电器触点输出(触点容量7A/250VAC)

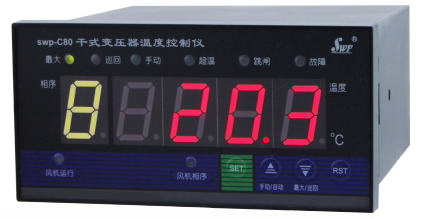

干式变压器温控器外形及面板说明
干式变压器温度控制器：160×80×165mm(长×高×深);开孔尺寸：152×75±0.7 (mm)
干式变压器温度控制器指示灯及按键功能说明
①风机手动／自动控制状态指示灯(绿色)
②巡回显示状态指示灯(红色)
③最大值显示状态指示灯(绿色)
④测量相序及提示符显示器D1(三色)
⑤温报警指示灯(绿色)
⑥超温跳闸指示灯(红色)
⑦障报警指示灯(红色)
⑧量值及参数显示器D2(红色)
⑨风机状态指示灯(三色)
⑩数设定键
⑪数键(风机手动／自动控制状态切换键)
⑫数键(最大值／巡回显示状态切换键)
⑬复位键
⑭序指示灯
⑮动报警指示灯
注：干式变压器温度控制器SWP-C80测量相序显示器以三种颜色表示对应相绕组温度监测状态：绿色-正常、黄色-超温、红色-超温跳闸。
干式变压器温控器工作原理
干式变压器温度控制器由温度监测系统和风机测控系统两部份组成。温度监测系统以单片机作为中央处理单元，配合其它电路构成温度监测系统，完成温度的测量、显示及相应信号输出的功能。风机测控系统完成各种状态报警和冷却风机的控制输出。
温度监测系统中，预埋在干式变压器三相绕组中三支铂热电阻传感器(Pt100)产生与绕组温度值相对应的电阻信号，经多路开关、滤波，放大和A/D模数转换后输入单片机。干式变压器温度控制器的单片机根据输入的测量数据以及由外部设定(包括厂家与用户)的各种控制参数，经过计算与处理，显示被测量绕组的温度值并输出相应的控制信号。为提高精度，系统采用了增益量自动校正技术，保证了测量精度达到0.5％以上。
干式变压器温度控制器的监测系统中配有大容量EEPROM芯片，可随时存贮测量数据，能够对所有的设定参数及测量数据进行掉电保护。为了实现计算机网络监控，系统采用RS485(RS232)通讯方式将温度数据与参数传送到远方的计算机上，以组成集散控制系统。为方便用户，干式变压器温度控制器并配有适用于DCS或Windows的不同版本的控制软件。
干式变压器温控器SWP-C80系列选型表
1、SWP-C80通用性选型表
|
SWP-C80-□-□-□-□ 干式变压器温控器 |
||
|
代码 |
功能 |
说明 |
|
T220 |
风机供电方式 |
风机供电电源AC220V |
|
T380 |
风机供电电源AC380V |
|
|
代码 |
功能 |
功能说明 |
|
D |
附加功能 |
基本型（见注1） |
|
E |
附加三路4-20mA变送输出 |
|
|
F |
附加RS232通讯接口 |
|
|
G |
附加RS485通讯接口 |
|
|
H |
用户特殊要求 |
|
|
代码 |
功能 |
功能说明 |
|
1 |
风机控制输出 |
风机控制输出一组 |
|
2 |
机控制输出二组 |
|
|
代码 |
功能 |
功能说明 |
|
P |
安装方式 |
盘式安装 |
|
Z |
支架安装 |
|
注1：干式变压器温度控制器SWP-C80基本型功能三相巡回测量显示，输入开路报警显示并输出，故障自检报警显示并输出，超温跳闸显示并输出，三相巡回/最大值显示两种检测状态及指示，风机启停自动/手动控制状态的选择、指示与输出，三相温度显示值独立数字补偿。
2、 SWP-C80A通用型干式变压器温控器选型表
|
SWP-C80A-□-□-□ 干式变压器温控器 |
||
|
代码 |
功能 |
说明 |
|
T220 |
风机供电方式 |
风机供电电源AC220V |
|
代码 |
功能 |
功能说明 |
|
D |
附加功能 |
基本型干式变压器温控器(见注1) |
|
E |
附加三路4-20mA变送输出 |
|
|
F |
加RS232通讯接口 |
|
|
G |
加RS485通讯接口 |
|
|
H |
用户特殊要求 |
|
|
代码 |
功能 |
功能说明 |
|
1 |
风机控制输出 |
风机控制输出一组 |
3、SWP-B10镶嵌型与SWP-C260壁挂型选型表
|
SWP-□□-□-□ 干式变压器温控器 |
||
|
代码 |
功能 |
说明 |
|
B10 |
外形特征 |
镶嵌型干式变压器温控器 |
|
C260 |
壁挂型干式变压器温控器 |
|
|
代码 |
功能 |
说明 |
|
T220 |
风机供电方式 |
风机供电电源AC220V |
|
T380 |
||
