无源交流信号隔离器(输出侧获取能量) YR9221A

2021/11/22 17:31:03 人评论次浏览分类：无源隔离器仪表地址：//www.e-cumulus.com/product/1156.html

YR9221A无源交流信号隔离器从输出侧获取能量(两线制4-20mA输出)，无需外供电源，将交流信号(0-5VAC、0-10VAC、0-100VAC、0-265VAC、0-1AAC、0-5AAC和0-10AAC)隔离、转换为两线制输出4-20mA。无源交流信号隔离器用35mm导轨安装，2500VDC隔离耐压，精度为0.2%。可直接替代两线制交流电量变送器。

无源交流信号隔离器技术参数
输入阻抗：电压型≥100kΩ，电流型≤2Ω
输出阻抗：0-500Ω(端口内部电源24V时)
响应时间：＜0.15s(0-90%)(TYP)
波纹：10mVrms
无源交流信号隔离器精度：0.2%的终值
温度系数：15ppm/k的测量值/100负载
耐压强度：2500VDC时100MΩ以上，1500VDC/分钟
电磁兼容性：符合GB/T18268工业设备应用要求(等同IEC61326-1)
工作温度：-25℃～+85℃
工作湿度：＜90%RH(无凝结水)
外壳材料：ABS阻燃
无源交流信号隔离器重量：约90g
外形尺寸：厚16.5mm×宽106mm×高112mm

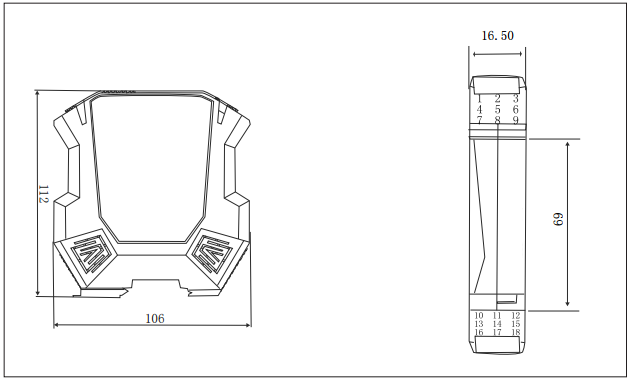

无源交流信号隔离器外形尺寸

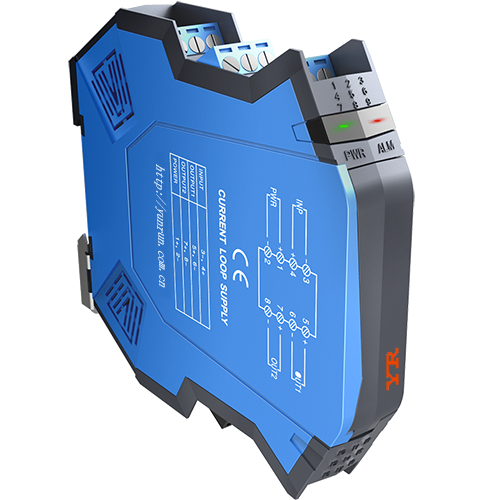

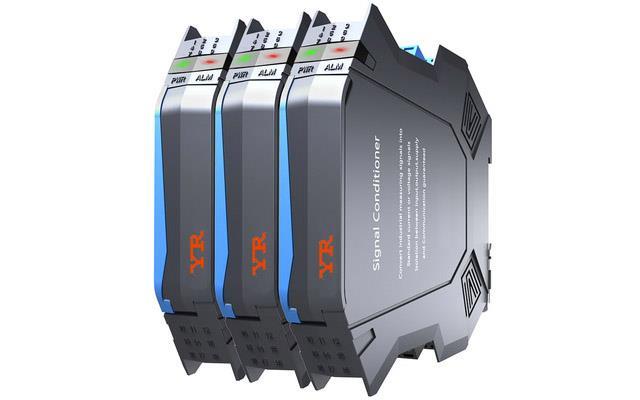

输出侧获取能量无源交流信号隔离器
1、易连接、长寿命
2、输入、输出间隔离
3、自供电(输出端取电)
4、外形小巧，厚度仅为16.5mm
4、35mm DIN导轨安装，拔插式端子
5、高精度，高稳定性，高可靠性，低功耗设计，极低温度漂移无源交流信号隔离器-//www.e-cumulus.com/product/1156.html

无源交流信号隔离器-//www.e-cumulus.com/product/1156.html

输出侧获取能量无源交流信号隔离器选型表

YR9221A-①-②

①交流输入信号类型
[1]：0-5VAC，输入阻抗≥100kΩ
[2]：0-10VAC，输入阻抗≥100kΩ
[3]：0-100VAC，输入阻抗≥100kΩ
[4]：0-265VAC，输入阻抗≥100kΩ
[5]：0-1AAC，输入阻抗≤2Ω
[6]：0-5AAC，输入阻抗≤2Ω
[7]：0-10A，输入阻抗≤2Ω
[8]：用户特定参数

②输出信号
[G]：二线制4-20mA输出

常用信号举例
①型号：YR9221A-2-G
一入一出，输出侧获取能量无源交流信号隔离器，1路输入0-10VAC电压信号，1路二线制输出4-20mA
②型号：YR9221A-6-G
一入一出两线制交流电流变送器，输出侧获取能量无源交流信号隔离器，1路输入0-5AAC电流信号，1路二线制输出4-20mA
③型号：YR9221A-4-G
一入一出两线制交流电压变送器，输出侧获取能量无源直流隔离器，1路输入0-265VAC电压信号，1路二线制输出4-20mA

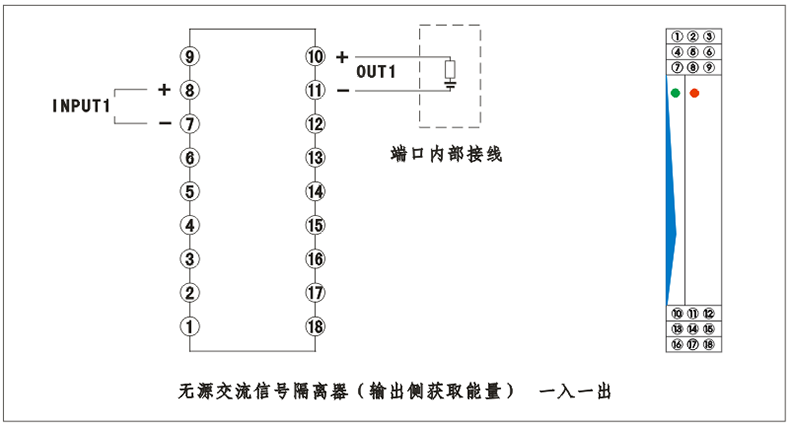

无源交流信号隔离器接线图
