1、项目简介
某小型热电厂包含三台75t循环流化床锅炉，两台12MW汽轮机组。整个热控项目大概含有1000个I/O点。
2、DCS系统I/O点数统计
拿到数据库之后，我们先进行DCS系统I/O点数统计（具体方法参阅 //www.e-cumulus.com/product/358.html），按AI、AO、DI、DO分成四个部分，AI分为4-20mA、RTD和热电偶三种，分别做上标记，一般这个工作都在Excel中完成，可以方便统计、查询，最好使用不同的背景颜色来区分。模拟量部分要注意是否有相应的量程、单位等信息。
整理数据库的同时，我们应该注意浏览一下，看看都包含哪些设备，哪些采集点。刚接触数据库的时候可能认为上千个点是很庞大的，随着我们对生产工艺的了解和熟悉，慢慢就会发现其实没那么多，因为大部分都是经常用的。如果发现有不了解的，应该及时与设计院或者甲方沟通，弄清楚，防止以后带来问题。
还可以有一个方法帮助我们尽快熟悉系统和设备，那就是对照热控系统图纸，这个图纸按照工艺分成若干份，比如锅炉汽水系统、锅炉风烟系统、锅炉给水系统、除氧系统、锅炉连排系统等，数据库中的每个点都应该清楚地标记在图纸上，比如汽包水位一般采用三个测量点，都标记在汽水系统的图纸上，给水系统中也会标记。先熟悉工艺流程，再熟悉设备，通过设备就能知道数据采集点了，这样是不是就没那么困难了？
3、DCS系统硬件配置
下面我们来把数据库的点整理到具体的DCS系统I/O通道，就是分配测点，前面章节已经说过了，计算机就是根据你分配的点的位置和类型，来采集数据，然后进行方案运算的，所有接下来的工作非常重要，不能有任何差错。
(1)分配测点
先把特殊的要求或设备分检出来，处理完之后再进行一般设备的配置，这样会提高效率，也防止遗漏，因为在配置一般设备的时候，我们又做了一遍检查，如果有遗漏就可以及时增补，反过来做呢？也许更好吧，总之，找到一种最适合自己的工作方法是最终的目的。好了，下面说一般DCS系统设备的配置，这里有几个原则：
①相同的测点尽量分配在不同的DCS系统卡件上。这样做是为了分散风险，假如某个模块更换或者有故障，另外的模块还可以监视相同的测点。
②相同的设备尽量分配在同一个DCS控制站中。这样的分配是为了尽量减少站与站之间的数据链接，降低复杂程度和故障点。
③DCS系统的站与站之间如果有变量的交换，最好使用硬接线的方式，这样的做法也是为了增强系统稳定性，但是缺点也是明显的，因为这样做至少占用两个DCS系统卡件通道，一个AI输入，一个AO输出，因此可以根据情况考虑，如果需要交换的变量很多，那只能采用网络变量的方式，通过上位机软件的功能来完成数据交换。
④每个DCS卡件模块应留有2-4个备用通道。不多说了，这里为了适应系统的更改，因为用户如果增加了测点，找不到通道的时候，会给我们的工作带来很多麻烦，因此这是必需的，一般招标书里面也会有提及。
⑤每个控制站的每种类型卡件应该留有1个备用，这是为检修方便考虑：假如卡件出现故障，第一时间以热拨插方式更换一块全新的就可以解决问题。
⑥在数据库增加三个字段，站号，模块号和通道号，这样就把每一个数据点都分配到具体的模块的不同通道里，不能有重复。
根据控制系统的特点，每个控制站会有一定的负载能力，也就是说能接入的模块数量是有限的，因此，必须考虑分成几个控制单元和机柜。本系统点数比较少，每台锅炉3个主控单元即可满足控制要求。
完成以上工作后，整个系统的配置基本上就已经搭建好了，在提交最终配置结果之前，一定要仔细把上面的工作“过一遍”，对毎一个步骤都需要重新验证一下，数据库整理的时候是否由于误操作把某些数据隐藏了？或者不小心删除了？在排序的时候是否把数据弄乱了？对于一个刚刚开始工作的工程师来讲，这样的低级错误是肯定要犯的，没关系，不要气馁，借用一句话：错了就改，改了再犯，犯完再改，千锤百炼嘛。然后再对照系统图，找到数据库中的每一个点的位置，看看有没有特殊的点或者设备，需要怎样处理？最后根据分配原则重新计算一下配置是否合理，是否满足要求。
当你对上面的工作确信无误的时候，就可以进行下面的工作了，配置硬件，也就是给系统配备采集卡件、主控单元、机柜、操作员站等设备。
(2)根据I/O点数完成DCS系统硬件配置
不同品牌的DCS系统硬件配置不一定相同，但配置思路和方法是相同的：DCS系统硬件都是根据现场准确需求和DCS系统I/O点数来确定的。DCS系统硬件配置需要完成以下内容：
①硬件冗余配置
对关键设备进行冗余配置是提高DCS可靠性的一个重要手段，DCS系统冗余通常包括电源冗余、控制器冗余、通信冗余、操作站冗余和DCS系统I/O板卡冗余（大家可参阅《DCS系统冗余包含哪些内容》的技术文章），具体冗余要求最好和DCS系统厂家仔细沟通，做好冗余配置及相关设备数量统计。
②插件的配置
根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；
③确认DCS系统机笼和机柜数量
DCS系统机笼用于安插DCS卡件模块，不同厂家的DCS系统机笼配置要求各不相同，但基本都是按照卡件数量配置相应的机笼，卡件数量固化下来后就可统计出机笼数量。
DCS机柜用于安置各种插件、机笼和中间继电器等，DCS机柜常见尺寸为2100*800*600mm，机柜数量是根据安装的插件、机笼和中间继电器等设备的尺寸和数量来决定。
④硬件安装
不同的DCS，对于各种插件在插件箱中的安装，会在逻辑顺序或物理顺序上有相应的规定。另外，现场控制单元通常分为基本型和扩展型两种，所谓基本型就是各种插件安装在一个插件箱中，但更多的时候时需要可扩展的结构形式，即一个现场控制单元还包括若干数字输入/输出扩展单元，相互间采用总线连成一体。
(3)分配操作员站
一般来说，每台主要生产设备配一台操作员站，因此本应用配5台操作员站，再加一台工程师站，有的系统需要配置冗余服务器，那就应该选用配置高一些的计算机来担任，如果有需要还应该配备打印机。当需要与其他系统通信时，就应该配备相应的通信设备，比如串口卡等，为了防止其他设备对主控系统的干扰及损坏，大都采用通信的方式进行数据交换，也就是说其他系统不能接到底层的机柜或者主控单元中，要通过操作员站或者工程师站来进行数据交互。
笔者曾经做过一个项目，在控制系统之外，还有水冷壁振打系统，它是在锅炉停运以后，利用超声波方式，来清除水冷壁上面结垢的设备，由于不是主控系统厂家的设备，因此把它单独接到一台通信机上，通过外接软件来完成监视功能。一般还会有与DEH系统的通信，因为DEH系统往往是单独的，可以通过串口通信的方式把一些重要数据比如转速、阀门开度、目标转速、升速率等接入控制系统。还有一些通信必须使用硬接线的方式接入控制系统，也就是直接接入控制机柜的卡件中，参与系统控制，比如电气系统的停机跳司信号等。
(4)绘制网络系统图
好了，假如你自信前面的工作已经完成了，就开始进行下一步工作，画配电系统图和网络系统图。配电系统图的内容包括整个控制系统的电源及接地系统的详细内容，包括进入系统的电源、系统内的电源接线原理、还有系统接地原理。这是很重要的内容，因为设备到现场以后，电源的接入是由施工方实施的，电源是否稳定直接影响系统的稳定运行。

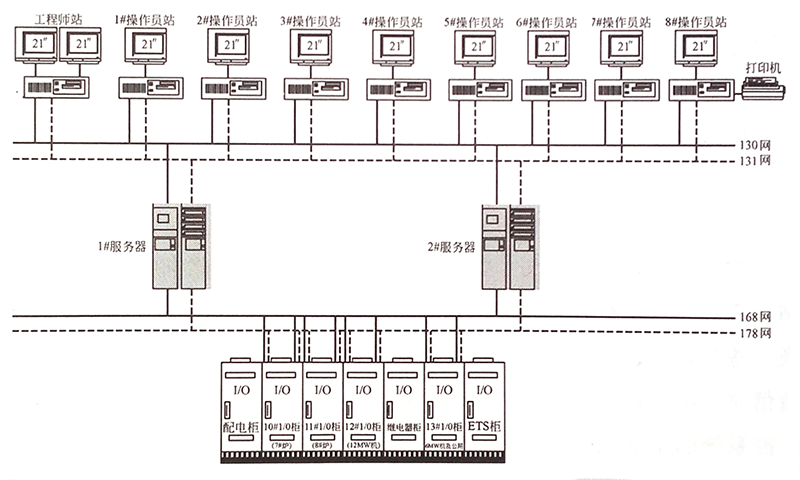

同样的，网络系统图表示的是系统设备的网络连接，一般系统都是两层网络连接，这里要具体描述每台计算机的网络位置和IP地址等信息，如有其他连接方式应明确指出。如图1所示。
网络系统图里也可以包含每个控制单元的模块分布图，用来表示前端采集数据的每个I/O卡件的具体位置以及总线连接方式，如图2所示。
(5)端子接线图
还有一个重要的图纸千万别忘了，那就是I/O端子接线图。这部分图纸是描述每个I/O卡件中的每个通道接入的信号内容，还包括是如何接线的。施工人员根据测点的分配位置来决定电缆的走向、长度，还可以把相邻位置的信号量合并在一根电缆中，因此我们可以看出，合理的设计不仅能保证系统功能的完整，还可以节省很多材料和工时，这就是设计经验的积累。
到这里，我们基本上完成了设计的前半个阶段，这个阶段的特点就是繁琐，需要注意力集中，一旦马虎就会给后面的工作造成麻烦，而且还不容易发现，最终导致致命错误。因此，笔者建议在设计之初先把整个项目浏览一下，做到心中有数，有点像读一本书一样，先看看目录，再看看简介，然后逐个章节浏览一下，重点部分深入一些。然后再逐个步骤细致完成，每个步骤最好一气呵成，不要停停走走，那样会非常容易遗漏。
图2 DCS系统模块分布图
4、编制控制方案
接下来，做控制方案，这是个复杂的过程，需要你对工艺的了解，对设备的了解，还有理解设计院的控制要求，对于小型锅炉，主要包含以下一些重要控制回路。
(1)锅炉MCS控制方案
①引风机调节-保障炉膛负压（见图3）。
4、编制控制方案
接下来，做控制方案，这是个复杂的过程，需要你对工艺的了解，对设备的了解，还有理解设计院的控制要求，对于小型锅炉，主要包含以下一些重要控制回路。
(1)锅炉MCS控制方案
①引风机调节-保障炉膛负压（见图3）。

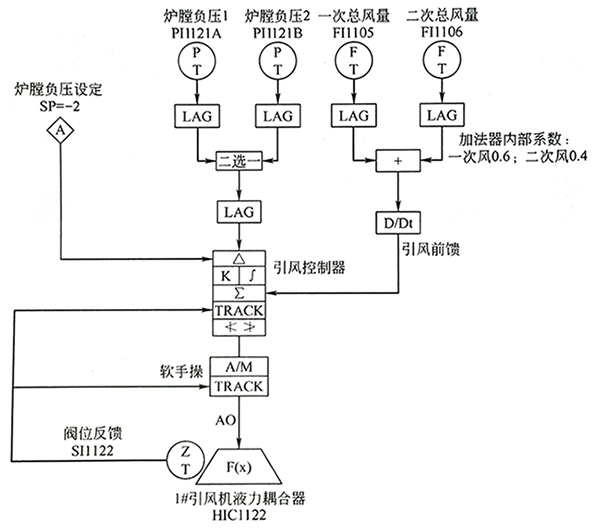

图3 炉膛压力调节
③一次风调节回路-保障床温在正常范围，防止结焦。
④二次风调节回路-根据烟道中的含氧量来调节风门大小，保障炉膛内燃烧充分。
⑤主汽温度调节-根据减温器出口温度的高低，通过调节减温流量阀门来保障主蒸汽的温度满足生产需要。
⑥给水调节-根据汽包水位、给水流量、蒸汽流量信号采用三冲量调节控制汽包水位。

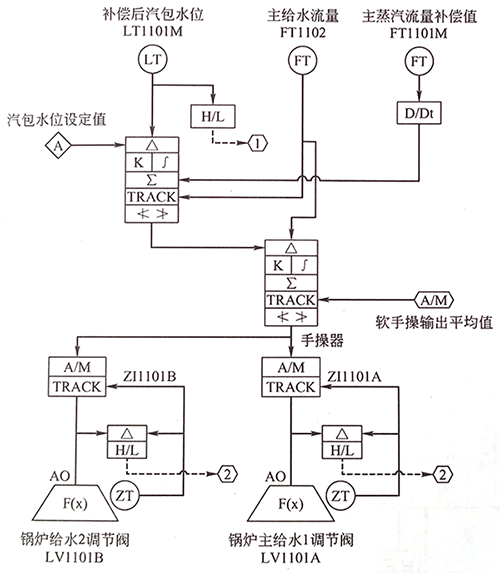

图4 汽包水位三冲量调节
(2)锅炉顺序控制方案
①引风机及出口门回路。
②一次风机启停回路。
③二次风机启停回路。
④反料风机控制回路。
⑤给煤机及出口门控制回路。
⑥汽包紧急放水门控制逻辑。
⑦紧急停炉连锁逻辑。
(3)汽轮机连锁逻辑
①凝结水泵启停联锁逻辑。
②射水泵联锁逻辑。
③给水泵联锁逻辑。
④疏水泵联锁逻辑。
⑤主汽门控制
⑥交、直流润滑油泵联锁控制

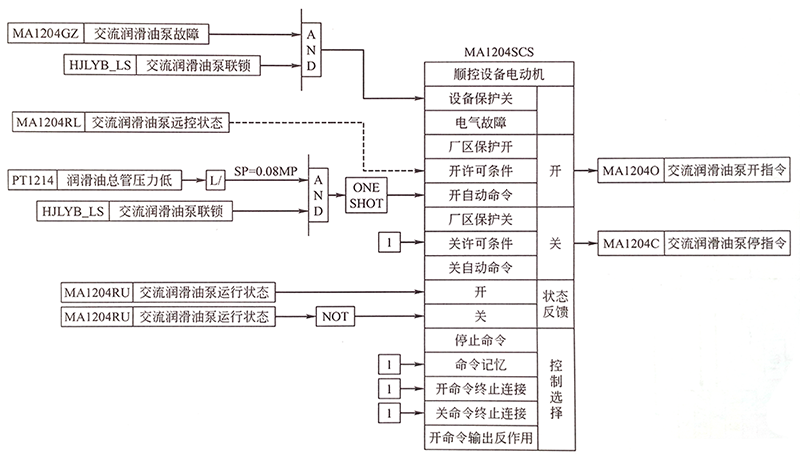

图5 交流油泵连锁控制

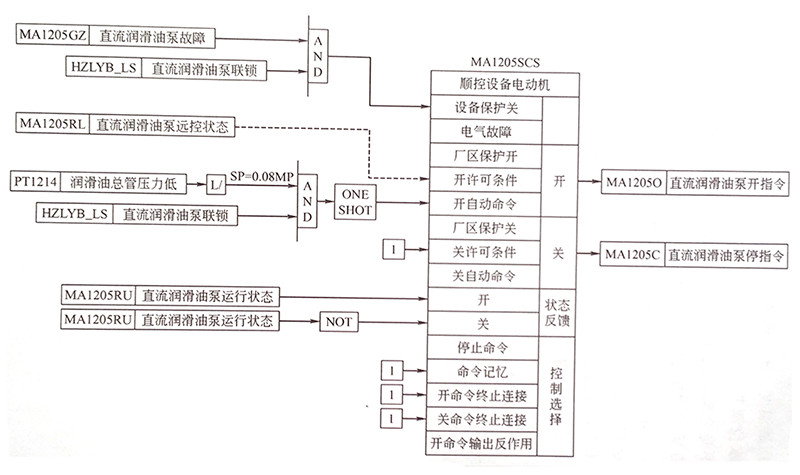

图6 直流油泵连锁控制
(4)公用系统部分控制逻辑
①除氧器水位控制调节。
②减温减压器温度、压力调节。
③凝汽器水位调节。
以上内容不是全部，也不是必需，一切都要以实际系统配置和设备功能来定制。控制方案设计好了之后就是在组态软件中把它实现出来，然后下装到控制器中运行。一定要保证所有方案都能调整畅通，是否正确可以留到现场调试的时候与专工商榷。
经以上步骤，DCS系统组态工作已经做了大部分，接下来就是检验、发货、安装、现场修改、接线、调试等，这些内容就不在这里讲述了。
