热电阻在工业生产过程中最为常见，昌晖仪表在本文分享热电阻工作原理、热电阻结构和热电阻基本特性，对大家了解热电阻和选购高性能热电阻很有帮助。
热电阻工作原理及结构
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的.热电阻的感温元件是用细金属丝均勾地双绕在绝缘材料做的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。
装配式热电阻主要由接线盒，接线端子，保护套管，绝缘套管，感温元件组成，基本形式如图1所示。在实际应用中大多还配有各种安装固定装置，以满足生产现场的安装。
①出线孔密封圈
②出线孔螺母
③链条
④盖子
⑤接线柱
⑥盖子的密封圈
⑦接线盒
⑧接线座
⑨热电阻保护管
⑩绝缘管
⑪热电阻元件

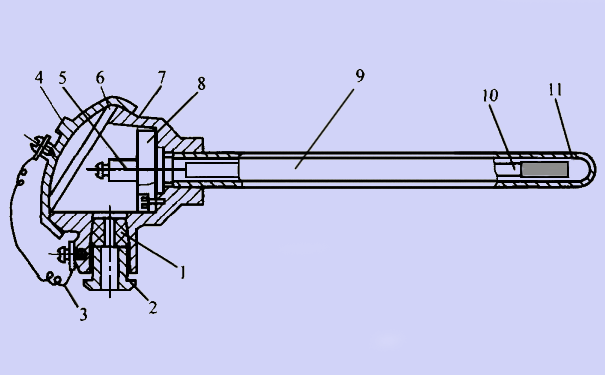

图1 装配式热电阻结构示意图
铠装热电阻比装配式热电阻直径小，具有易弯曲，抗冲击振动，坚固耐用等特点，还可以作为装配式热电阻的内芯元件使用，外保护套采用不锈钢内充满高密度氧化物质绝缘体,适合安装在环境恶劣的场合，测温范围为-200~500C。使用中应注意其端部是感温元件的位置，其端部30mm不能弯曲，以免损伤感温元件。
热电阻感温元件早期的产品大多为骨架绕线式的，有云母骨架，塑料骨架，玻璃骨架、陶瓷骨架和抗震式外绕整体烧结铂电阻几种，这些铂电阻感温元件中高性能高性价比和长使用寿命的是抗震式外绕整体烧结铂电阻元件(大家可参阅文章：外绕整体烧结铂电阻元件介绍)，因其价格在这些元件中最贵，国内只有生产优质铂电阻的厂家才在使用。薄膜热电阻元件已得到广泛应用，如图2所示，既可用于装配式热电阻，也可用于铠装式热电阻，结构小巧，价格低，但薄膜热电阻元件的测试电流较小，通常为1mA，最大不超过3mA。感温元件断路和短路，云母骨架，塑料骨架结构的可以尝试修复，其他结构的感温元件无法修复只能更换。

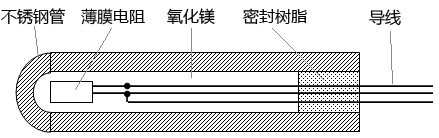

图2 薄膜热电阻元件结构示意图
常用热电阻基本特性
常用热电阻的基本特性如表1所示。
表1 常用热电阻的基本特性
热电阻类型 精度等级 分度号 0℃时的公称电阻值/Ω 测温范围/℃ 允许误差/℃
铂热电阻 A级 Pt100 100.000 -200~850 ±(0.15+0.002|t|)
铂热电阻 A级 Pt10 10.000 -200~850 ±(0.15+0.002|t|)
铂热电阻 B级 Pt100 100.000 -200~850 ±(0.30+0.005|t|)
铂热电阻 B级 Pt10 10.000 -200~850 ±(0.30+0.005|t|)
铜热电阻 -- Cu50 50.000 -50~150 ±(0.30+0.006|t|)
铜热电阻 -- Cu100 100.000 -50~150 ±(0.30+0.006|t|)
