IEC 61508-5标准对SIL定级的方法有规定,其中风险图法、矩阵法、保护层分析法三种方法比较常用,昌晖仪表在本文对这三种SIL定级方法做简单介绍。
流程工业过程中不容易使用数字估算RRF,这就使得IEC 61508标准中提出了安全完整性等级(SIL)。
在SIL定级时要考虑六个方面的问题:
①需要满足的风险接受标准;
②安全功能的操作模式;
③进行SIL定级人员的知识和经验;
④产生的剩余风险是否符合用户要求(在确定安全完整性等级的方法中部分方法用于定性的,部分方法用于定量);
⑤后果的严重性;
⑥是否出现共因。
在进行SIS系统设计和SIL定级之前,有必要对常用的风险图法、矩阵法、保护层分析法进行初步了解。

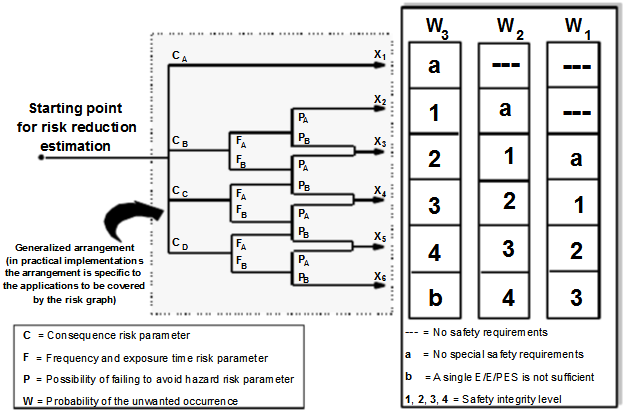

风险图法(半定性)
能够根据与受控设备和受控设备控制系统相关联的风险因素来确定安全完整性水平。引入了许多参数,这些参数共同描述了安全相关系统出现故障或无法使用时危险情况。从四组中选择一个参数,然后组合所选参数以确定分配给安全功能的安全完整性等级。该方法广泛用于机械领域。
矩阵法(定性)
矩阵法是定性的,在这个方法中,风险因素的选择是主观的且需要我们的判断。剩余风险无法进行计算。如需要将剩余风险降低到一个特定的数量值,这个方法不合适。
LOPA(半定量)
分析危害以确定是否需要安全功能,如果需要,则确定每项安全功能的SIL要求。该方法从危害识别中开发的数据开始,并通过记录启动原因和防止或减轻危害的保护层来解决每个已识别危险,然后可以确定风险降低的总量,并分析对降低风险的需求。LOPA法可以确定适当的SIL,对于每种危害,确定适当的SIL以将风险降低到可容许的水平。
