铂铑热电偶又被常规贵金属热电偶，是一种用于高温测量的温度传感器。最常用的铂铑热电偶有铂铑10-铂、铂铑13-铂和铂铑30-铂铑6三种类型，昌晖仪表在本文介绍铂铑热电偶专业知识。
1、铂铑热电偶工作原理
在国家标准JJG 141-2013《工作用贵金属热电偶检定规程》中这样阐述铂铑热电偶工作原理：铂铑热电偶是由两种不同的贵金属导体基于塞贝克效应制成的热电偶温度计。两种不同的贵金属导体称为热电偶的两个电极，通常两个电极的一端焊接在一起形成一个接点，测温时放置于被测温场中，另一端测温时要求放于某一恒定温场中。故焊接端称为测量端，另一端称为参考端。
2、铂铑热电偶分度号精度等级
铂铑热电偶按照成分不同分为以下几类：
①铂铑10-铂热电偶：分度号为S；可长期测量1300℃温度，短期可测量1600℃温度，保护管通常为高铝管或刚玉管；S型热电偶按使用要求和热电特性分为Ⅰ级和Ⅱ级。
②铂铑13-铂热电偶：分度号为R；可长期测量1300℃温度，短期可测量1600℃温度保护管通常为高铝管或刚玉管；；R型热电偶按使用要求和热电特性分为Ⅰ级和Ⅱ级。
③铂铑30-铂铑6热电偶：分度号为B，也被称为双铂铑热电偶；可长期测量1600℃温度，短期可测量1800℃温度；B型热电偶按使用要求和热电特性分为Ⅱ级和Ⅲ级。
3、铂铑热电偶最大允许误差

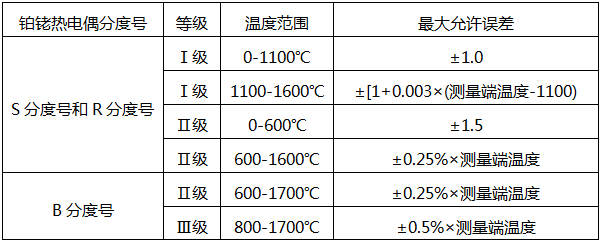

铂铑热电偶最大允许误差在JJG 141-2013中是这样规定的：
工业生产过程中使用最多的是Ⅱ级的S型热电偶(最大允许误差=±[1+0.003×(测量端温度-1100)和Ⅱ级的B型热电偶(最大允许误差=±0.25%×测量端温度)。
4、铂铑热电偶检定温度点及对应热电动势最大允许误差

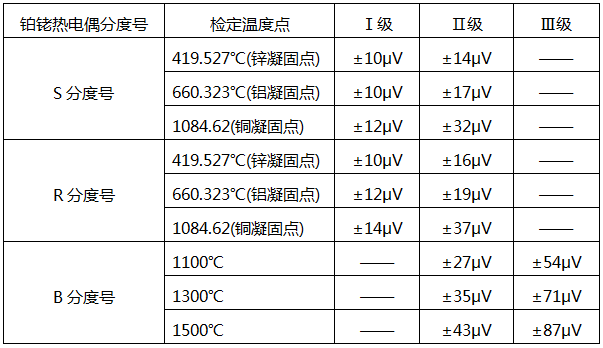

按GB/T 16701-2010《贵金属廉金属热电偶偶丝热电动势测量方法》中的5.2的规定，在计量检定过程中铂铑热电偶检定点温度点及对应热电动势最大允许误差应符合以下规定：
新制或使用过的铂铑热电偶在上述温度点进行计量检定时，如果不符合上述规定，则铂铑热电偶已经超差，不能再使用了。
5、铂铑热电偶补偿导线选用
铂铑30-铂铑6热电偶不使用热电偶补偿导线，通常用2×1.5mm2多芯铜导线连接热电偶和显示仪表；铂铑10-铂热电偶必须选用专用热电偶补偿导线，一般有SC 2×1.5mm2普通补偿导线、屏蔽补偿导线和耐高温补偿导线供用户选择。
6、铂铑热电偶保护管材质
用作铂铑热电偶保护管的材料通常有高铝管、刚玉管和耐高温合金材料。
①高铝管用于S型热电偶和R型热电偶做保护管，通常使用温度≤1300℃工况中，其致密程度和耐温均不及刚玉管。
②高铝管用于B型热电偶做保护管，也可以用于用于S型热电偶和R型热电偶做保护管。刚玉管的长期使用温度1600℃，短期使用温度1800℃，荷重软化点1900℃，使用极限温度1950℃。用户在选用刚玉管时应挑选烧成温度高和致密性好的99刚玉管。
对于刚玉管和高铝管的选用，昌晖仪表制造有限公司有如下建议供用户参考：
①刚玉管耐温和致密性优于高铝管，如果铂铑热电偶使用温度超过1300摄氏度或热电偶周围存在腐蚀性气氛，建议都采用刚玉管做铂铑热电偶保护管。
②因价格竞争影响，市场上流通使用的刚玉管并非都是99刚玉，鱼目混杂产品很多。昌晖仪表分享一个简单鉴别优质刚玉管的方法：将一滴墨水滴在刚玉管表面，如墨水不渗开且墨迹边缘界线清晰，用清水冲洗后未留有明显痕迹，则表明刚玉管烧成良好且吸水率低和致密度高，适合用作铂铑热电偶保护管。反之不宜选用。
③一些特殊用途的铂铑热电偶也采用高温合金材料做热电偶保护管，在此必须提醒用户，不能直接将铂铑热电偶偶丝直接插入高温合金材料保护管中！在高温下合金材料会扩散到偶丝上导致铂铑丝材污染脆断和改变其热电势值，使铂铑热电偶寿命缩短。
④骤冷骤热会导致刚玉管或高铝管破裂或断裂，以刚玉和高铝管作为保护管的铂铑热电偶使用时必须预热后才能逐渐插入高温炉内。
7、铂铑热电偶偶丝直径及价格
市场上的铂铑热电偶价格总让用户困惑：为什么同规格型号和长度的铂铑热电偶价格差别会这么大？铂铑热电偶偶丝都是稀有金属制成，比金价还高，铂铑热电偶价格实际是由铂铑偶丝总量决定的。
JJG 141-2013标准中规定铂铑热电偶偶丝直径为φ0.5mm，允许偏差-0.015mm。因热电偶偶丝直径粗细不影响测温，所以有热电偶厂家将热电偶偶丝直径制成0.3mm甚至更细，这样相同长度的偶丝重量就降下来了，铂铑热电偶价格自然就便宜。降低热电偶偶丝直径是由很多危害的：直接缩短铂铑热电偶使用寿命，长时间使用中间接增加铂铑热电偶使用更换成本。
8、铂铑热电偶选型
铂铑热电偶可按照装配式热电偶和铠装热电偶结构形式来生产，昌晖生产的铂铑热电偶高性能高性价比，大家可登陆昌晖仪表网产品选型页面 //www.e-cumulus.com/product/118.html 和 //www.e-cumulus.com/product/119.html 了解铂铑热电偶选型的详尽信息
