无纸记录仪YR-ASR600在水泥生产中的应用

2017/5/14 14:53:49 分类:二次仪表
文章地址://www.e-cumulus.com/tech/720.html

1、引言
百年老厂唐山启新水泥有限公司老厂改造后,还有一条300t/d的老式生产线为现场控制,显示温度、压力、流量、物位、转速等过程参数主要使用显示控制仪、流量积算仪、转速表、PID调节器、巡检仪和少量有纸记录仪等二次仪表,这些仪表大部分不带数据记录功能。原生产线的一些重要过程参数,以人工抄表方式或有纸记录仪记录纸进行数据存档。实际生产管理中需要查询数据时比较麻烦,存在管理不规范和数据不准确的情况。


为满足及时了解生产状况、生产线关键数据要保存入档和公司信息化管理的需求,笔者对多种品牌彩色无纸记录仪性价比和市场口碑的综合比较、最后选定了昌晖仪表制造有限公司生产的YR-ASR600型无纸记录仪。

2、无纸记录仪简介
YR-ASR600系列无纸记录仪的特点:最多48路万能输入,采用日本SHARP公司7英寸彩色液晶屏显示测量数据(总览、数字显示、棒图显示、曲线显示)、历史曲线、信息(报警信息、累积报表)和功能画面(数据备份打印)。彩色记录仪外形为185×154mm,可输入标准电压、标准电流、热电偶、热电阻、毫伏和频率等信号。SWP-ASR600具有DC24V配电输出、18路继电器报警输出或12通道变送输出、流量积算、温压补偿、打印、远程通讯及即插即用普通U盘历史数据转存功能。


彩色无纸记录仪



3、无纸记录仪应用
熟料煅烧是水泥生产过程中的核心环节,对该环节的主要热工参数要详细检测,尤其检测和合理控制水泥窑的烟室温度、喂煤机转速、窑尾引风机转速和余热炉的蒸汽流量等四项参数,对于安全稳定生料质量有着至关重要的作用。我公司利用无纸记录仪对这些热工参数进行检测,将窑尾烟温热电偶信号,喂煤机转速、窑尾风机转速、余热锅炉蒸汽流量等电流信号直接接入无纸记录仪,YR-ASR600型无纸记录仪都能兼容这些输入信号。

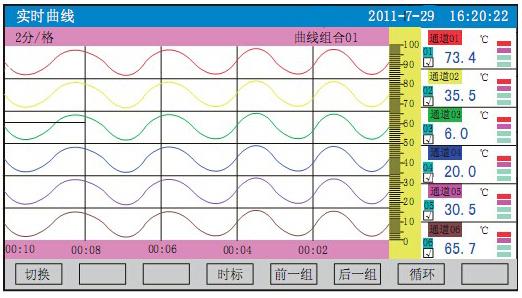

YR-ASR600型无纸记录仪安装在值班室内,无纸记录仪的实时曲线画面同时显示六组数据值,数显画面能同时显示十二组数据值,操作人员主要通过这两种显示方式监测观察生产线运行情况。如窑头看火工根据无纸记录仪显示的温度和自己多年积累的观火经验,及时地调整窑的运转状态;如水泥窑烟室温度过高或者过低时无纸记录仪会发出测量值报警提示和连锁闪光报警器报警,操作人员就能及时调整喷煤机转速去改变喂煤量的大小,保证生产出质量好、产量高、消耗低的熟料。





4、YR-ASR600型无纸记录仪通讯
电脑通过RS485接口与无纸记录仪连接,对无纸记录仪进行远程监控、数据采集、数据备份等操作。通过标准MODBUS RTU协议和OPC接口软件包,可无缝连接各种软件。彩屏无纸记录仪除支持昌晖仪表DataManagement数据管理记录仪软件外,还支持iFix、组态王、MCGS、力控等通用工业组态,无需专用无纸记录仪驱动;支持FAT32文件系统,Windows可自动识别备份文件,无需格式转换。

随YR-ASR600型无纸记录仪附带一套免费软件,用于数据采集与分析,将存于YR-ASR600型无纸记录仪中的数据以通信方式送入上位机中,软件中配有数据采集和分析功能,提供16天小时报表、128天8小时班报、192天12小时班报、1年日报+月报等多种报表形式,用于管理操作。

水泥窑值班室与办公室相距100余米,我们用RS485/RS232转换器将无纸记录仪与办公室内统计计算机建立通信连接。该计算机已连入公司局域网,生产线运行数据通过无纸记录仪在局域网内得到共享,通过合理设置无记录仪记录间隔时间,我们获得了详细的生产数据,直观地反映实际生产情况。

附带的无纸记录仪软件功能非常强大、使采集过程简单,通过软件中的菜单就可以将存储的数据读入到计算机中。通过该软件,也可以方便的将生产效据以各种图表的方式显示出来。更能直观的反映生产状况。从打印机中打印出来,做为长期保存或管理生产使用。


我们根据工艺要求对各检测点设置无纸记录仪报警参数,其结果真实可靠、为窑头看火工保证窑始终处于良好的运转状态提供了及时可靠的信息和依据,达到了采用闭环控制系统所能带来的效果。在我厂两年多使用中,无纸记录仪使用优势及其效果如下:
(1)窑尾烟室控制稳定,有据可查,基本上杜绝了高温操作现象
安装无纸记录仪前、交接班时的烟室温度超高,责任不清;安装无纸记录仪后,不仅可准确确定交接班时的烟室温度,为考核提供依据,而且对烟室温度控制提供了精确的数据,保证了工艺制度的有效执行,大大较小了结圈现象。


(2)对窑尾排风机转速的控制起到了有效监督作用

排风机转数直接控制窑内的通风量,在安装无纸记录仪以前、炉膛负压控制没有有效的监测手段,安装无纸记录仪后,可对排风机转速进行有效的监测,对回转窑的稳定运转起到了积极的作用。


(3)对喂煤机的转速监测

为保证烟室温度稳定,需要及时调节喂煤机的转速。自采用无纸记录仪后、可以将转速与窑尾温度相对应,得出煤粉燃烧情况。


(4)余热炉的气体流量的检测

安装记录仪前,有的看火工通过人为方式改变计量传感器、造成虚假高产;安装无纸记录仪后,通过对余热炉气体流量进行检测、通过曲线对照,就能够定位虚假高产的时间,可防止此类情况发生。


5、结束语

经过3年多的使用,我们认为YR-ASR600型无纸记录仪的可靠性、抗干扰性能、测量准确度、显示读数以及数据记录等都令人满意,而且基本上达到了免维护状态。
