电导仪和电导率传感器维护与维修

2019/2/20 15:21:00 分类:调试维修
文章地址://www.e-cumulus.com/tech/667.html

工业电导率仪是一种比较广泛的成分分析仪。它是通过测量溶液的电导而间接得知溶液的浓度。它既可用来分析一般的电解质溶液,如酸、碱、盐等的浓度,又可以分析气体的浓度。分析气体浓度时,要使气体溶于溶液中,或者为某电导液吸收,再通过测量溶液或电导液的电导,间接得知被分析气体的浓度。

在分析酸、碱溶液的浓度时,常称为浓度计。用来测量正气动力装置给水及蒸气(冷凝器中的)中含盐浓度时,常称为测盐计或盐量计。电导仪主要由电导池、测量电路、指示器等部分组成,高精度的电导仪还有温度及电容补偿电路。

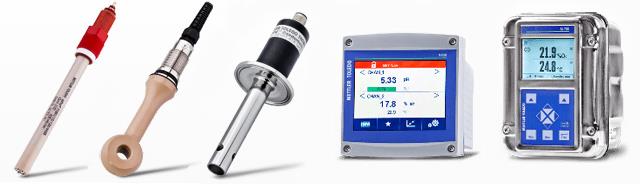

梅特勒-托利多电导仪
梅特勒
-托利多电导仪


电导率仪维护

1、检查检测器被测溶液流量是否正常,温度是否达到仪表的要求,检查各种管路是否泄漏。
2、检查仪表指示与配套记录器指示是否一致,发现记录器断墨水或走纸应及时处理。
3、检查仪表指示、记录情况,与工艺指标或人工分析值相比是否正常。
4、冬季检查保温蒸汽伴热情况。
5、发现不能解决的故障应及时报告,危及仪表安全运行时应采取紧急停表等措施,并通知工艺人员。
6、电导池内是否有裂缝、缺口、磨损或变质的迹象、电极表面铂黑镀层是否完好、电极上有无腐蚀或变色的迹象、电极周围的防护层是否完好、有无因液体流速太大而引起电极位置变化的迹象、干的电导池的泄漏电阻是否大于50MΩ、排空口是否堵塞。
7、定期检查、维护预处理系统及其部件、检测器、转换器、记录器及报警器。
8、清洗检测器时,将检测器的电极从外壳内拆下,将电极及外壳一起浸在1%-2%浓度的盐酸溶液中(注意电极的接线端不能浸入),再用毛刷刷洗电极及外壳内测,洗净后用蒸馏水或脱盐水多次冲洗至水呈中性,然后将电极装人外壳内固定好。

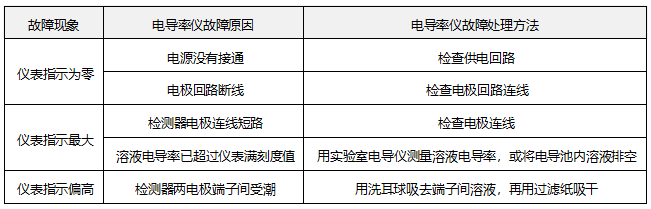

电导仪常见故障与处理
电导仪常见故障与处理


电导仪电极(电导率传感器)

电导仪电极(电导率传感器)


电导率传感器测量什么?
电导率传感器测量溶液的导电性能。溶液中的离子使溶液具有导电性:离子浓度越高,则电导率越高。


您如何校准电导率传感器?
可以在已知电导率的溶液中校准电导率传感器(如同在已知pH的溶液中校准pH传感器)。或者,您也可以使用包含一系列非常精密电阻器的设备复制已知电导率测量。


共有多少种电导率传感器?
共有两种电导率传感器:接触式和感应式。采用接触式传感器时,测量电导率的电极与溶液直接接触。电极采用交流电压。这可导致溶液中电极间的离子前后移动,从而形成电流,对其进行测量后转换为电导率测量值。此类传感器非常适合测量固态颗粒含量非常少的低电导率溶液,这些颗粒可聚集在电极周围并干预纯水等测量。对于高电导率溶液而言,或者如果溶液会腐蚀电极或包含大量固态颗粒,则需要采用感应式传感器。这些传感器使用塑料内包裹的两个线圈。流经一个线圈的电流诱发感应电流经另一个线圈。产生的感应电流量取决于溶液的电导率。


在什么装置中测量电导率?
按siemens/cm(S/cm)测量电导率。1S/cm的电导率相当高,因此绝大多数电导率测量采用mS/cm(千分之一S/cm)或μS/cm(百万分之一S/cm)。饮用水通常介于50和1500μS/cm之间。
