如何实现PLC远程诊断与PLC远程控【教程】

2016/8/19 9:37:33 分类:PLC应用
文章地址://www.e-cumulus.com/tech/612.html

PLC远程控制指通过3G或4G移动通信方式或通过互联网的方式,简单说就是远在千里之外,能下载PLC程序或远程诊断与控制。昌晖仪表以实现西门子S7-1200 PLC远程控制为例,让大家明白实现PLC远程控制的步骤和方法。工业远程控制TOP图

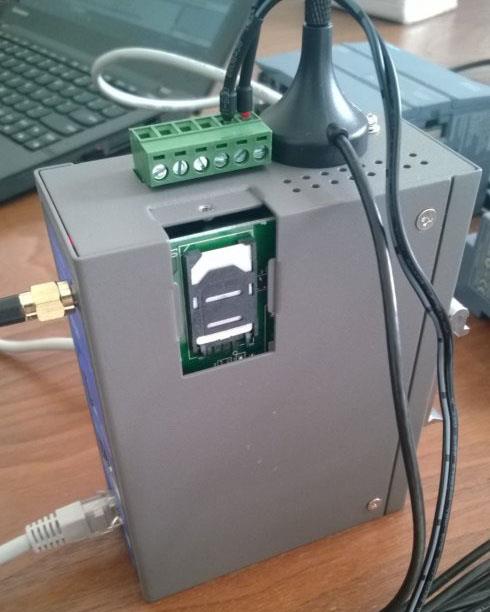

首先得弄一台可以插SIM卡的路由器,昌晖仪表建议使用电信网络,原因是电信基站多、信号覆盖面广,基本上山沟里都有信号。


浏览器登录到192.168.2.1,这是默认的,改成你想要的。如下图:


在“服务”里把网络平台选上,如下图:



“模式”要选择“短信+IP”。



配置云服务,浏览器登录服务器,主要配置设备和现场,如下图:


选右边那个“加号”,添加设备,如下图:


名字可以随意取,序列号必须和硬件设备一致(设备上有产品系列号)。勾选“自动创建现场”的话,就不用单独再添加现场了。
创建完,如下图:


创建一个“控制器”,如下图:


这就是那个西门子S7-1200 PLC(这里使用的是S7-1200),IP地址一定要正确写上,必须和路由器在一个网段内,IP地址别冲突就可以。

然后登录设备管理程序,连上就可以了,如下图:

点右上角那个ON,连接上后,左下角出现两个绿色的对勾。

PLC组态时要配置上路由器,IP地址就是以上配置的,我使用的192.168.0.100,如下图:


下载程序时,那个PG/PC接口类型要选择正确,如下图:

这就可以啦,远程下载和控制都可以实现了。

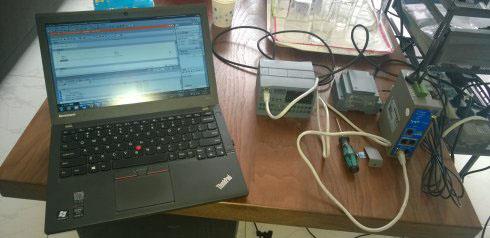

最后看下实物照片吧,如下图:
