高准质量流量计Model 800型核心处理器的故障检查方法

2024/7/28 17:59:28 分类:流量测量
文章地址://www.e-cumulus.com/tech/5703.html

核心处理器(Core Processor)是艾默生质量流量计的关键组成部分,主要完成传感器(Sensor)原始信号的采集和数字化处理,相对于传感器和变送器(Transmitter)来讲核心处理器出现故障的概率是比较高的。

高准质量流量计的核心处理器主要分为TYPE 700型和Model 800型两种,其实还有一种LNG加气机流量计专用Model 820型,应用单一且基本是由OEM商进行维护。Model 800型核心处理器是目前主流产品,昌晖仪表曾分享过艾默生质量流量计“瞪眼法” 秒确认工作状态技术文章,接下来本文主要介绍Model 800型核心处理器的故障检查方法。

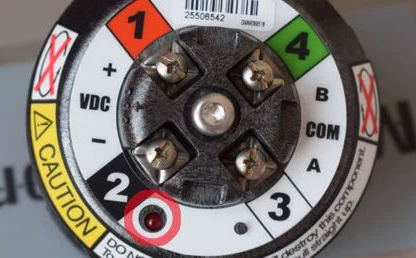

Model 800型核心处理器接线端子右侧有一个LED状态灯用于指示其工作状态,通过检查LED状态指示灯可以快速确认核心处理器当前状态。


Model 800型核心处理器正常工作时LED状态灯绿色长亮,如果LED状态灯不亮(排除供电原因)或红色长亮/闪烁,确认核心处理器处于故障状态则需要进一步检测。

核心处理器检查所需工具为:螺丝刀、内六角和数字万用表。对于如何拆卸核心处理器相对比较简单,如有问题欢迎留言交流。

核心处理器

执行核心处理器电阻检测

在断开Model 800型核心处理器的外部接线后,使用数字万用表测量核心处理器端子3和端子4之间的电阻。Model 800型核心处理器3-4端子对之间预期的电阻规格值如下:



如果3-4端子对之间的电阻值明显偏离规格值,则核心处理器大概率故障,建议进一步替换测试。


需要特别说明的是,Model 800型核心处理器只有3-4端子对之间电阻值可供故障诊断,判断的主要是RS485通讯是否正常,而且由于使用的元器件/芯片不同,早期的产品规格值并不统一,如有任何疑问建议联系技术支持。
