一、西门子定位器调试前准备工作
1、接汽源，再接电源，将电流给到4mA以上。
2、如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“-”，反之相同，看阀门的最大点或最小点。
3、看最小点应在5-9之间，不对调定位器的黑色齿轮。看最大点应不超过95，调最小点尽量接近5。
4、用“+”、“-”键将阀门行程调到50%，调试前准备工作完成。
注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。



二、西门子定位器初始化的调校步骤
1、执行机构的自动初始化
注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！

①正确移动执行机构，离开中心位置，开始初始化。
直行程选择：；角行程选择：，用“+”，“-”键切换；

②短按功能键，切换到第二参数并显示：或，用“+”，“-”键切换；
注：这一参数必需与杠杆比率开关的设定值相匹配。

③用功能键切换到参数三，显示如下：，如果你希望在初始化阶段完成后，计算的整个冲程量用mm表示，这一步必须设置。为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

④用功能键切换参数四，显示如下：

⑤下按“+”键超过 5 秒，初始化开始并显示：，初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续15分钟。

有下列显示时，初始化完成。

在你短促下压功能键后，出现显示：，通过下按功能键超过5秒，退出组态方式。约5秒后，软键显示将出现。松开功能键后，装置将在Manual方式，按功能键将方式切换为AUTO，此时可以远控操作。

2、执行器手动初始化
利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。杆的开始和终止位置可手工设定。初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。

直行程执行机构手动初始化的顺序步骤。

①对直行程执行机构实行初始化。通过手工驱动保证覆盖全部冲程，即显示电位计设定处于P5.0 和P95.0的允许范围中间

②下按功能键5秒以上，你将进入组态方式。
直行程选择：；角行程选择：，用“+”，“-”键切换；
③短按功能键，切换到第二参数并：或，用“+”，“-”键切换。
注：这一值必需与传送速率选择器的设定相对应。(33°或90°)

④用功能键切换到参数三，显示如下：，如果你希望初始化过程结束时，测定的全冲程用mm 表示，你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同，或对介质调整来说下一个更高的值。

⑤通过下按功能，选择参数五并显示：

⑥1)先按住“-”再同时按住“+”键，快关阀门(显示在6.5左右)，否则调节黑色旋钮调节，使其在范围内。
注：如果按此操作显示的数是减小的，请先调整执行器的开关方向；

2)然后先按住“+”再同时按住“-”键，快开阀门。开展后观察显示应在95以内，否则调节黑色旋钮，使其在正常范围内，然后下按功能键确认；

3)先按住“-”再同时按住“+”键快关阀门，显示应在5到9之间，然后按下功能键确认；

4)初始化自动开始。

5)初始化的停止是自动出现的。RUN1到RUN5顺序出现在显示屏的下行。当初始化已全部完成时，出现如下显示：，按功能键超过5秒，离开杆组态方式。接近5秒后，软键显示将出现。松开功能键后，装置将在Manual方式，按功能键将方式切换为AUTO，此时可以远控操作。
注：改变调整门的开关方向，需要调整定位器的7和38项，两项同时用“+”、“-”键更改，两项的设置必须要相同。

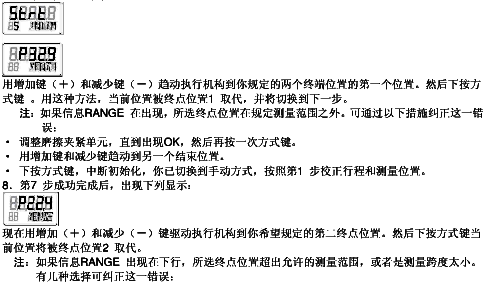

手动初始化时，出现图片时，下按“+”键5秒以上，开始初始化显示，
