罗斯蒙特电磁流量计LOI Comm Error故障原因和处理

2024/6/30 14:54:38 分类:流量测量
文章地址://www.e-cumulus.com/tech/5665.html

罗斯蒙特最新带有第4版电子部件的8732EM电磁流量计系统升级版本电子部件增强了流量计校验和诊断功能,在实际使用过程中,我们也发现的确多出了很多以前没有的报警提示信息,比如:No AO Power、LOI Comm Error、LOI Key Stuck等,有些报警并不会影响到就地显示或者信号远传,有些则带来故障状态和输出报警。昌晖仪表重点讲述一段时间内出现比较频繁且影响较大的“LOI Comm Error”。

顾名思义,按照“LOI Comm Error”字面翻译过来的意思是本地操作界面通讯错误。本地操作界面(LOI)是8732EM电磁流量计的显示和操作面板,包括一个显示窗口和四个导航按键。使用LOI操作人员能够完成查看流量和累积量、更改变送器参数组态、累加器控制、执行诊断等功能。


在出现“LOI Comm Error”报警时显示窗口只显示此提示信息,无法查看过程变量或更多菜单。同时在“LOI Comm Error”报警处于激活状态时会四个导航按键失效,无法通过按键进行更多检查。由于在故障状态下只能借助于手操器(475 Hart Communicator、AMS Trex等)或者专用调试软件进行检查,如果现场没有手操器等工具,那么只能完成简单的检查,给故障处理造成很大不便。


当然,结合实际故障处理案例来看,出现“LOI Comm Error”报警并不一定代表出现了硬件故障,也不是意味着我们束手无策毫无办法。下面结合故障现象详细介绍一下出现“LOI Comm Error”的原因和解决办法。


通常8732EM电磁流量计出现“LOI Comm Error”会有两种故障现象:①面板显示“LOI Comm Error”报警信息,4-20mA输出正常;②面板显示“LOI Comm Error”报警信息,4-20mA无输出或者处于低水平/高水平状态。

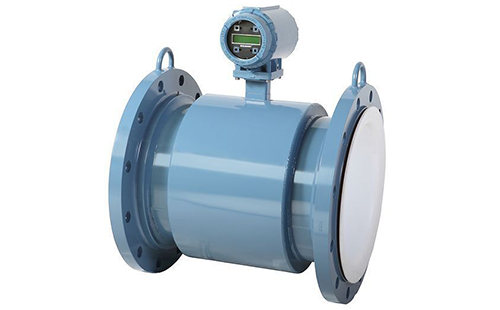

8750W电磁流量计

1、LOI Comm Error 但输出正常

当面板显示“LOI Comm Error”报警信息,但我们在DCS画面查看到的流量测量值正常或者使用万用表测量回路电流正常。

这种情况可以认为只是面板显示部分受到影响,并没有严重到整套流量计系统无法工作的地步,检查结果通常也至多是显示面板需要更换。

需要做的检查工作包括:①重新停送电磁流量计供电电源;②检查并重新按照显示面板,确认显示面板与下方电路板连接正常;③如有备件或同型号流量计,对显示面板进行替换测试。

2、LOI Comm Error 且输出异常

当面板显示“LOI Comm Error”报警信息,同时在DCS画面显示为坏点或者我们使用万用表测量回路电流为0、小于4mA或大于20mA。

这种情况可以判定在面板显示出现问题时,其他电子部件及整套流量计系统的工作已经受到影响。无输出意味着电子部件完全处于未工作状态,小于4mA或大于20mA的输出代表了在”LOI Comm Error”报警处于激活状态的同时,有触发模拟输出的报警水平,也就是4-20mA电流信号会触发变送器预设值。


需要做的检查工作包括:①重新停送电磁流量计供电电源;②检查并重新按照显示面板和下方电路板;③如有备件或同型号流量计,对显示面板和电路板进行替换测试。


通过以上检查即便我们因为缺少备件无法解决问题,也可以清晰判断出问题原因。经过重新送电可以恢复正常的流量计,我们需要在后续使用过程中多加观察和跟踪,发现“LOI Comm Error”复现的情况注意保留证据并联系售后处理。


需要注意的一点是,“LOI Comm Error”报警会发生在所有采用新版电子部件的平台上,包括8732EM、8750W和8712EM系列电磁流量计。
