在工业生产中，控制阀的气源管路是至关重要的一环。但是在气源管路的设计和使用过程中，往往会出现一些问题，比如气源阀是否需要设置双阀？气源管线是否需要设置铅封保护的手动阀？末端气源管线是否可以采用尼龙管？。本文将针对控制阀的气源管路阀门设置常见问题进行探讨和解答，帮助大家更好地了解和应用气源管路。
1、控制阀气源管线上的气源阀是否需要设置双阀？
只要不是从干管或者总管上引出的气源不需要设置双阀。有设计院设置双阀，以及安全检查中要求将干管总管的阀门取消都是不合理的。
规范依据
◆HG/T20510中
5.1.1 对分散布置或者耗气量波动较大的供气点宜采用单线供气方式供气(见图5.1.1)。在不影响相邻负荷用气的情况下，对耗气量波动大的用气点，可在气源总管上取源。
5.2.1 对多台仪表或仪表布置密集的场合，宜采用支干方式供气，由支干引至供气点(见图5.2.1)。
7.2.1 当供气系统需要在供气总管或干管引出气源时，取源部位应设置水平管道的上方，并应在取源部分处安装气源截止阀。
◆SHT3020中
5.2 a)的内容大致与HG/T20510的5.1.1和5.2.1相同
6.4.1 供气管路上的取气部位应设在水平管道上方。在总管或干管上取气的接管处应安装气源切断阀。气源切断阀宜采用球阀。
◆SH 3012-2011 石油化工金属管道布置设计规范中
9.3.6 仪表空气支管宜从主管上部引出并在水平管段上设切断阀。
设计分工
◆HG/T20510中7.1.2条文说明中：参照国际上设计分工惯例，本规范将气源管的总管和干管的配管设计明确规定由管道专业设计。
◆HG/T20636.2中3.4.1 仪表空气总管或支干管及取源阀应由管道专业负责设计。从取源阀至用气仪表之间的支管和安装材料应由自控专业负责设计。取源阀的位置及技术规格应由自控专业提出条件。

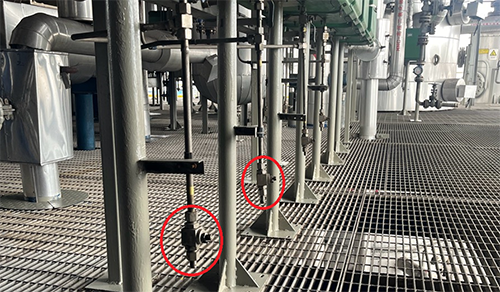

气源管的示意图
规范中规范当在总管或干管引出气源，是需要设置双阀的(气源截止阀、气源球阀)，但对于从支管取源的，是不需要设置气源截止阀的，图例如下：
注：1)应明确装置内的总管、干管定义，比如外管廊的空气主管为装置总管，装置内管廊的管道为干管，或定义DN50及以上为干管或根据阀门数量来定义主干管，或根据与管道专业的分工来确定总管、干管。
2)上图出自HG/T20638中仪表空气管道系统图，也可以参考SHT3521中11.1.4
2、控制阀的气源管线是否设置铅封保护的手动阀？
建议设置，但建议采用带锁的气源球阀(仪表风手阀)。
规范依据
SHT3005-2016中10.3.6.8 在气动执行机构的气路上应能加装手动阀，现场操作手动阀能将阀门关闭，该手动阀应设铅封保护。
目的
在实际的生产中，可能存在碰触、衣服挂带或者误操作导致气源球阀未处在全开或者关闭，这时控制阀的动作滞后或者无法动作。
做法
规范中说的“手动阀”指的是气动执行机构的仪表风手阀，从字面意思理解需要对每一台气动阀门的仪表风手阀加“铅封”，以防止仪表风手阀被误动作，除了采用规范中所用的“铅封”方案，以下三种方案也可以有效避免仪表风手阀被误操作，主要方法有：
1)将气源手阀的手柄拆除，并将手柄安放在便于取用位置，需要动作气源手阀时再回装手柄；
2)将气源手阀的手柄用喉箍/扎带/铁丝等固定在相应的仪表风管道上，待需要动作气源手阀时拆除扎带；
3)将阀门铅封(CSO)。
4)选用带有锁定装置的气源手阀，如下图所示。
规范中主要是为防止气源球阀误动作，因此从应急处理、经济适用、操作便利、现场美观等角度，第4种方案是最合适的。但对于已建成的装置，建议优先考虑第2种或者第1种方案。
3、控制阀的末端气源管线是否可以采用尼龙管等？
可以，但推荐使用不锈钢。
规范要求
◆HG/T20510中8.1.2 气源球阀下游侧配管宜选用不锈钢管。其条文说明8.1.2 气源球阀下游侧配管也可用尼龙管、PVC管。
◆SHT3020中6.1.2 气源球阀后及空气过滤器减压阀下游侧配管，宜选用不锈钢管或带PVC护套的紫铜管，对有防火要求的场合，仪表供气管路应选用不锈钢。
6.3.2 对于有可能产生振动和位移的用气点，气源球阀后与用气点间的供气管线宜采用不锈钢金属软管连接。
◆GB/T 50892中9.2.13 气源球阀后及空气过滤器减压阀下游侧配管，宜采用带PVC护套的紫铜管或不锈钢管。
◆也可以参考规范中对于气动信号管道一些说法
◆SHT3551中12.1.7 气动信号管道应采用φ6mm~φ12mm紫铜管(缆)、不锈钢管或聚乙烯管、尼龙管。
◆SHT3019中5.1.1 气动信号管道(包括阀门和管件)的材质宜采用316不锈钢管、带PVC护套的紫铜管或紫铜管，也可采用聚乙烯管或尼龙管。
◆GB50093中8.3.1 气动信号管道应采用紫铜管、不锈钢管或聚乙烯、尼龙管。
◆GBT50823中对于气动信号管道的选择10.2.3 环境温度变化较大，高、低温设备附近或有火灾危险的场所，应选用紫铜管或不锈钢管。10.2.4 生产装置有防静电要求时，不应使用聚乙烯管或尼龙管。
◆GB51283-2020精细化工企业工程设计防火标准的5.8.3条文说明中气动控制管路可局部选用防日晒聚乙烯管。
气源末端气源管采用的材质，需要根据不同环境、实际需求、整齐美观等角度来考虑，在安全检查中也不应一味的要求不允许采用PVC/尼龙管。就化工装置而言，宜采用不锈钢管；对于一些如包装等区域，可以采用PVC/尼龙管。
