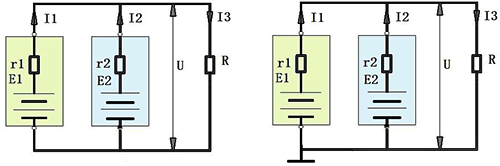

上面这两张图有啥不同哪？细心的你可能发现了，左图并没有接地点，而右图却增加了一个接地点。
电源的负极通常称为0电位点，而增加了一个接地，就为全电路增加了一个参考电位，也就是0参考点。有了0电位的参考点，就有了电路当中各点对地的电压，如此，才有意义，其前提就是，地被认定为0电位。
在直流系统当中，正、负极对地都是绝缘的，若发生一极接地，由于没有构成回路，不会引起什么问题，但再发生另一点接地，问题就出现了，可能引起保护装置误动和拒动，发生一点接地后，再发生另一极接地就会造成直流短路。所以，在直流系统当中，通常要增加绝缘监察装置，来检测正，或负极对地的绝缘状况。

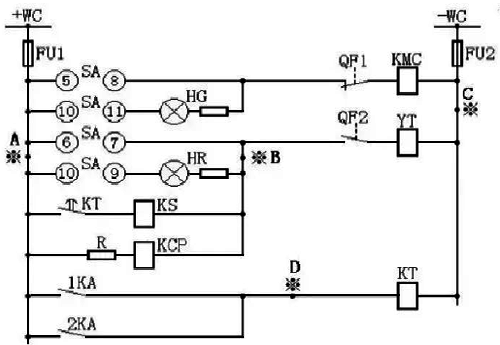

若直流正极接地，有造成保护误动作的可能。因为一般跳闸线圈均接电源负极，若跳闸回路再发生接地或绝缘不良，就会引起保护误动。如下图：
若A、B两点接地，保护装置跳闸出口将会被短接，电压直接加在分闸线圈上，将导致分闸线圈动作，保护误动。
再比如B、C两点接地，开关合闸后，辅助开关闭合，B、C两点均接电源负，此时，B、C两点将被短接，短掉了分闸线圈，若发生保护动作，也不会动作，造成保护拒动。
还有A、D两点，若此两点发生接地，将直接导致正、负极短路，开关跳闸，或保险熔断。
这就是为什么要在直流系统当中加绝缘监察装置的原因。

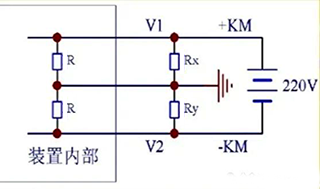

绝缘监察的原理也不复杂，就是一个电桥电路，如下：
正常情况下，Rx与Ry都等同于无穷大，平时没有电流通过，接在DC220V之间的就只有两个相等的R了，两个相等的电阻分压并接地，正、负对地电压就是±110V了。
Rx与Ry属于待测电阻，分别属于正对地电阻和负对地电阻，求出Rx和Ry的值，就能确定正、负对地的绝缘状况。

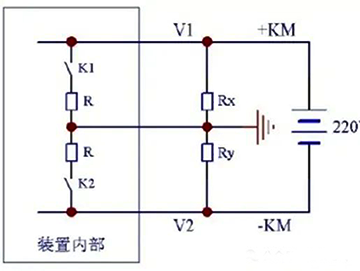

为了求得Rx和Ry的值，需要将上图做如下变换，如下：
这张图与上图不同，多了一个K1和K2，这两个点不能同时闭合。当K1闭合，K2断开时，R与Rx并联，再与Ry串联。当K2闭合，K1断开时，R与Ry并联，再与Rx串联。通过分压公式，就可以确定Rx与Ry的大小，由此便可确定正、负对地的绝缘状况。
在直流系统中，无论正极，还是负极都是不接地的。若正极接地，则负极对地电压升高，接地严重时接地电压可以达到额定直流电压。同样，若负极接地，则正极对地的电压升高。
直流系统接地在变电站或开关站中是比较重要的！直流系统出现接地，或绝缘不良，应该及时采取措施，消除事故隐患，避免误动或拒动的发生。所以，在直流系统接地，应有时间限制，一般不超过2小时。
