三防指的是防湿气、防尘、防化学物质。电路板(PCB)为有效的进行三防处理多采用以下两种方法：灌封胶(热固胶效果好)和三防胶(喷涂三防漆或纳米镀膜三防)。

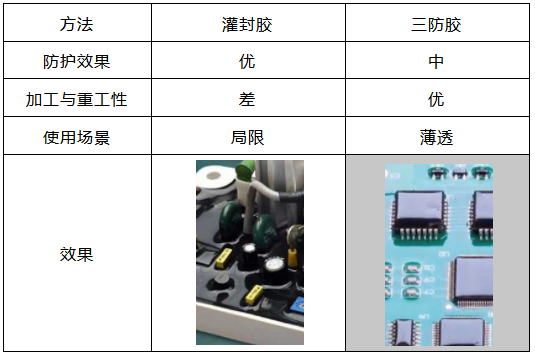

灌封胶与三防胶两种方法的对比如下：



行业中为可重工性多采用喷涂三防漆或纳米镀膜进行三防处理，但在实际应用中仍可发现进行三防胶处理过的电路板仍然发生了腐蚀开路或离子迁移导致的短路。

现实是并非所有的三防胶都具有抗硫化等气体腐蚀的能力，且本不是电路板三防胶越厚效果越好，一些三防胶由于本身具有吸附硫等腐蚀气体的能力反而加重了电路板腐蚀或离子迁移的问题。



部分国家或区域空气污染极其严重且部分包装为漂白采用硫化处理导致产品一直暴露或密封在含硫等腐蚀性气体中导致电路板线路腐蚀开路或离子迁移短路。

针对三防胶的不同类型、厚度、镀膜或喷涂方法在选型应对产品进行如下两个实验：

1、1000小时极限电压电流通电60℃/96%的高温高湿：确认功能是否正常以及CCD观察高电压侧与相邻GND侧之间有无树枝状离子迁移或两侧高电压侧与相邻GND之间的阻抗有无变化；

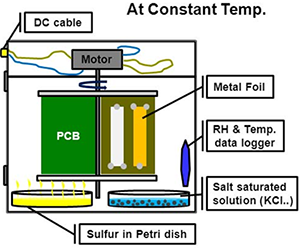

2、240小时极限电压电流通电60℃20rpm80%RH氯化钾饱和水溶液的湿硫黄蒸汽实验：该实验多外发第三方进行，实验过程或实验后确认功能是否正常以及CCD观察PCB过孔及焊盘引脚处有无腐蚀或树枝状离子迁移的现象。

针对高可靠性产品仍建议采用热固胶的灌胶方式部分区域无法灌胶处理时可以进行纳米镀膜的三防胶防护结合。

在仪器仪表行业部分LCD边缘线路离边缘≤0.2mm易在通电高温高湿出现GOA过孔短路的问题建议进行FOG或LCM纳米镀膜三防处理或两侧边刷1704三防胶。
