昌晖仪表在本文对相关规范中对电缆穿线管敷设要求做个知识汇总，详细介绍电缆穿线管施工工序及施工要求，供大家参考学习。

1、电缆穿线管施工工序



2、施工具体要求
①施工前应熟悉图纸，根据现场实际情况优化电缆穿线管敷设路径。
②出库检查电缆穿线管材质必须合格，有出厂合格证，设计有特殊要求时必须符合设计要求。
③电缆穿线管弯制应采用冷弯法，薄壁管宜采用弯管器冷弯。弯制保护管时，应符合下列规定：
◆弯成角度不应小于 90°;
◆弯曲半径应符合下列要求：穿无铠装的电缆且明敷设时，不应小于穿线管外径的6倍；穿铠装电缆以及埋设于地下或混凝土内时，不应小于穿线管外径的10倍；
◆电缆穿线管弯曲处不应有凹陷、裂缝和明显的弯扁；
◆单根电缆穿线管的直角弯不得超过2个。
④电缆穿线管的直线长度超过30m或弯曲角度的总和超过270°时 ，中间应加装穿线盒。遇梁柱时，配管方式应如图所示，不得在混凝土梁柱上凿孔或钢结构上开孔，可采用预埋穿线管方法。



⑤明配电缆穿线管应排列整齐，宜用镀锌U形螺栓或管卡固定牢固，如图所示。

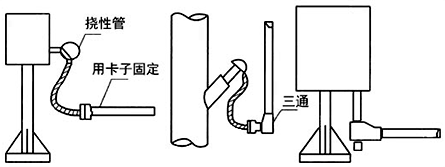

⑥电缆穿线管与就地仪表盘、仪表箱、接线箱、穿线盒等部件连接时，应有密封措施，并将管固定牢固。与检测元件或就地仪表之间宜采用挠性管连接，当不采用挠性管连接时，管末端应加护线帽。穿线管从上向下敷设时，在最低点应加排水三通。仪表及仪表设备进线口应用电缆密封接头密封(SH/T3521-2013《石油化工仪表工程施工技术规程》第8.4.7条规定)，如图所示。



⑦保护管之间及保护管与连接件之间，应采用螺纹连接，管端螺纹的有效长度应大于管接头长度的50%，并保持管路的电气连续性。当保护管埋地敷设时，宜采用套管焊接，并应做防腐处理。
⑧暗配穿线管应按最短距离敷设，埋入墙或混凝土的深度与其表面的净距离应大于15mm。
⑨埋地穿线管与公路、铁路交叉时，管顶埋入深度应大于1m，与排水沟交叉时，管顶离沟底净距离应大于0.5m，并延伸出路基或排水沟外1m以上。电缆穿线管与地下管道交叉时，与管道的净距离应大于0.5m，过建筑物墙基应延伸出散水坡外0.5m。
⑩当电缆穿线管穿过楼板时，应有预埋件，当需在楼板或钢平台开孔时，不得切断楼板内的钢筋或平台钢梁。穿墙电缆穿线管或保护罩两端延伸出墙面的长度，不应大于30mm。
⑪在户外和潮湿场所敷设穿线管，应采取防雨或防潮措施。
⑫在有粉尘、液体、蒸汽、腐蚀性或潮湿气体位置敷设的电缆穿线管，其两端管口应密封。
