五张图弄懂组合式电缆桥架组装

2023/6/11 10:28:41 分类：调试维修
文章地址：//www.e-cumulus.com/tech/4957.html

为方便安装施工人员提高桥架安装效率，昌晖仪表在本文分享桥架组装示意图。

1、组合式直通桥架组装示意如图1所示。

组合式直通桥架组装示意图

2、组合式电缆桥架隔板组装示意如图2所示。

组合式电缆桥架隔板组装示意图

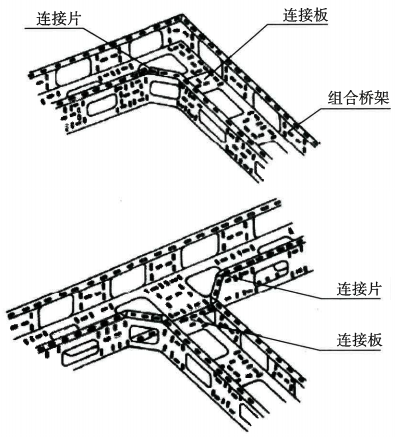

3、组合式电缆桥架水平弯通三通组装示意如图3所示。



4、组合式电缆桥架水平四通、垂直三通组装示意如图4所示。

组合式电缆桥架水平四通、垂直三通组装示意图

5、组合式电缆桥架垂直弯通及几种锯切示意如图5所示。

组合式电缆桥架垂直弯通及几种锯切示意图
