仪表功能标志常用组合字母与常用缩写

2023/6/7 2:21:55 分类：技术方案
文章地址：//www.e-cumulus.com/tech/4945.html

仪表功能标志(HG/T20505-2014)由首位字母(回路标志字母)和后继字母 (功能字母、功能修饰字母)构成。仪表功能标志应使用一个读出功能或一个输出功能去标识回路中的每个设备或功能。

仪表功能标志字母的选用标准见表1, 顺序按表1中第1~5列从左到右排列。

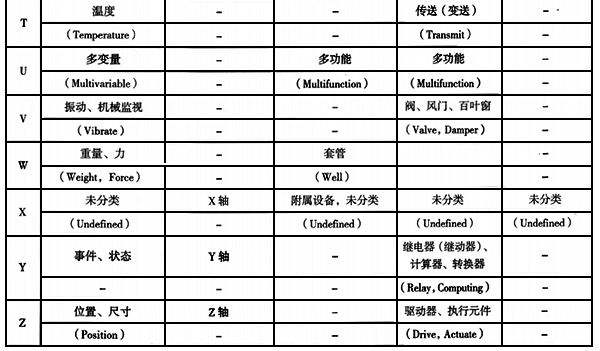

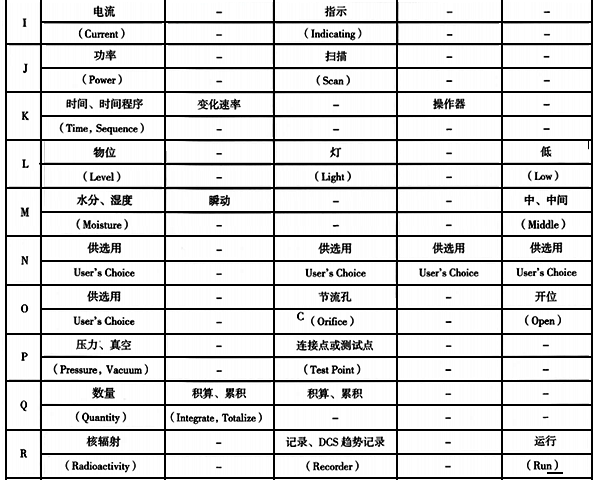

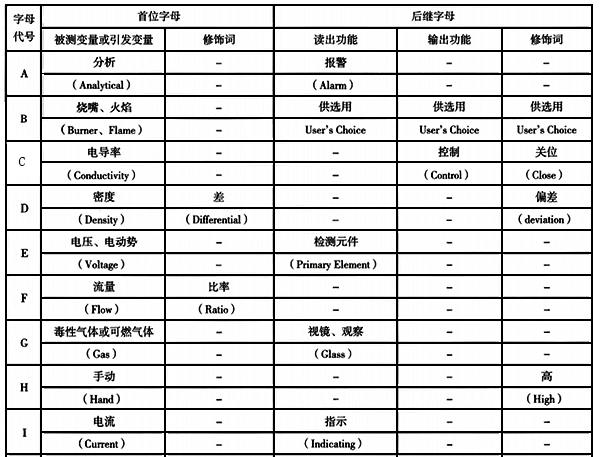

表1 仪表功能标志的字母代号
仪表功能标志的字母代号
仪表功能标志的字母代号
仪表功能标志的字母代号

仪表功能标志常用组合字母与常用缩写
1、常用组合字母
仪表功能标志的常用组合字母见表2

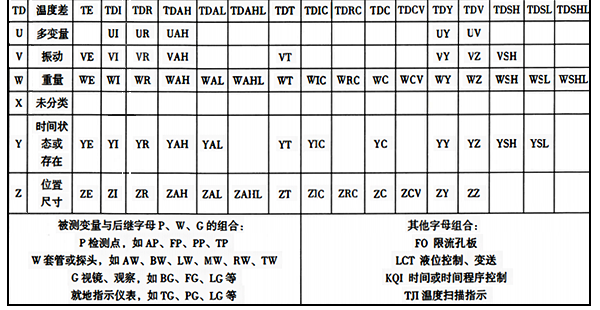

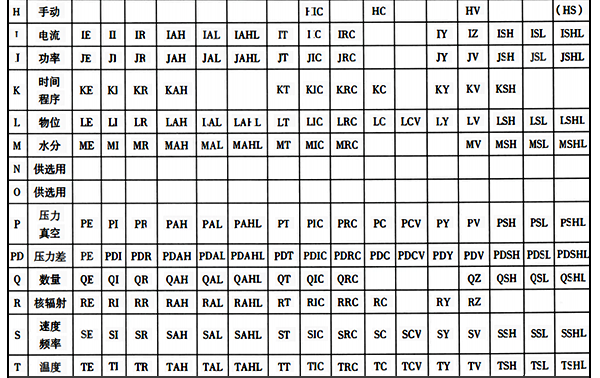

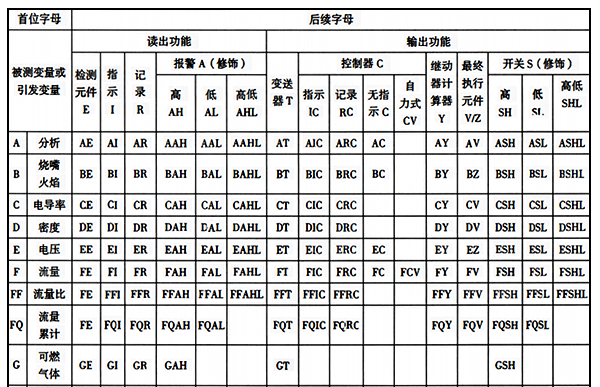

表2 仪表功能标志常用组合字母
仪表功能标志常用组合字母
仪表功能标志常用组合字母
仪表功能标志常用组合字母

2、仪表常用中英文对照

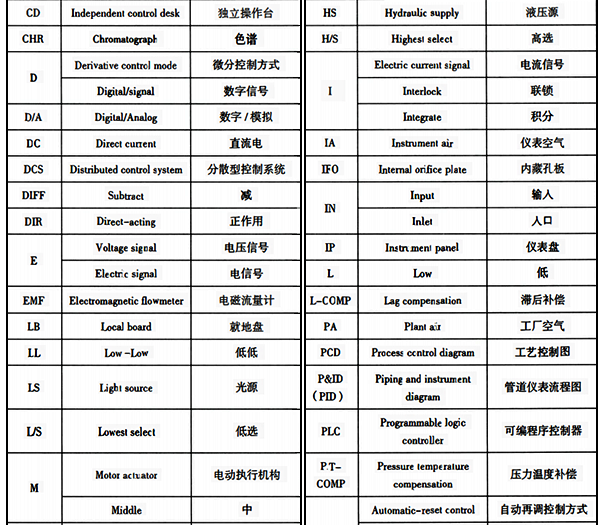

①仪表功能标志以外的常用缩写字母，见表3。

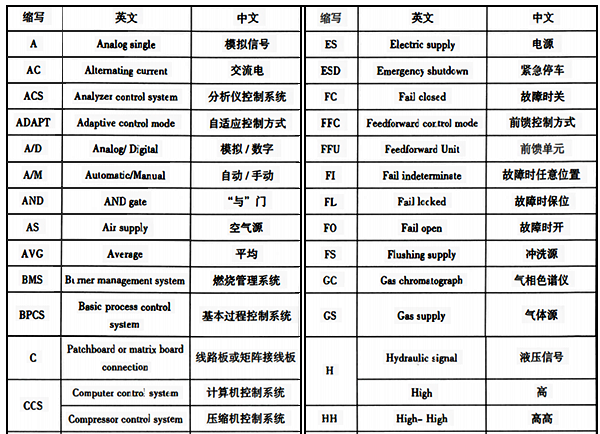

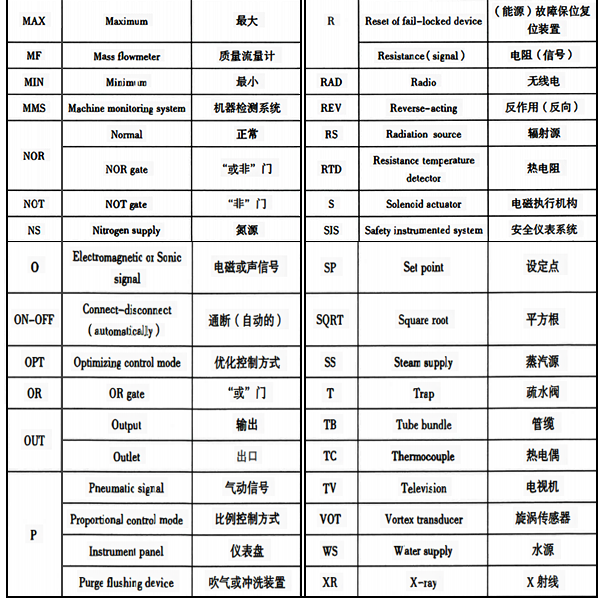

表3 常用英文缩写
仪表功能标志以外的常用缩写字母
仪表功能标志以外的常用缩写字母
仪表功能标志以外的常用缩写字母

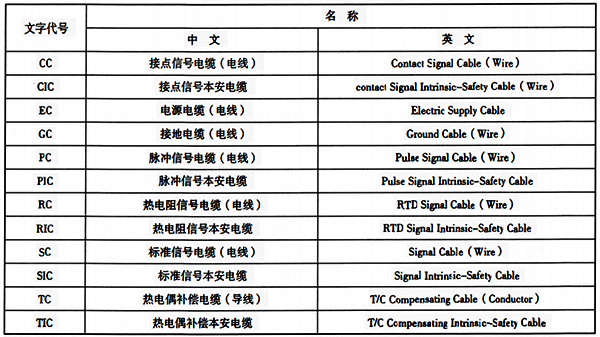

②电线、电缆文字代号，见表4。

表4 电线、电缆文字代号

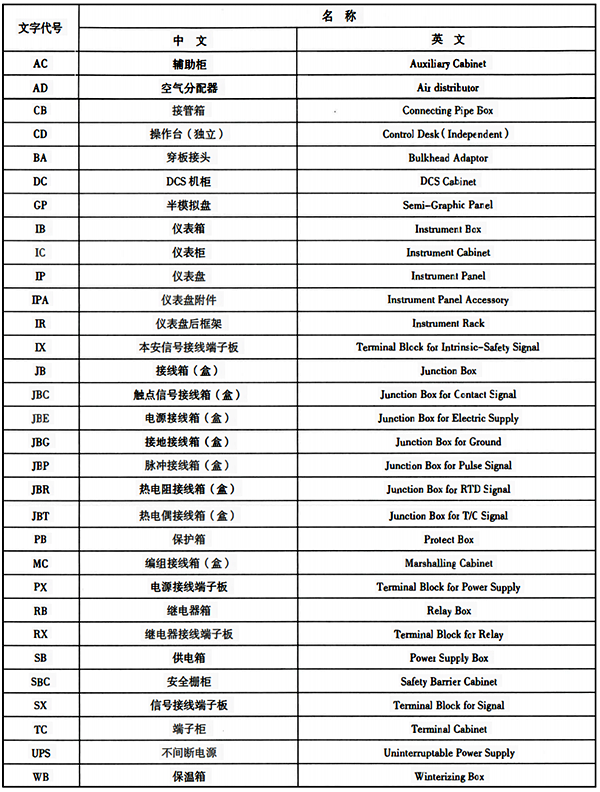

③仪表辅助设备、元件等的文字代号，见表5。

表5 仪表辅助设备、元件等的文字代号

仪表辅助设备、元件等的文字代号

相关阅读
◆仪表位号表示方法及仪表位号字母含义
