差压表通常分为弹簧管差压表、金属膜片差压表、橡胶膜片差压表、波纹管差压表和磁性活塞差压表。昌晖仪表在本文简单介绍差压表结构，方便大家了解这些差压表。

①弹簧管差压表
用两个弹簧管检测两 个检测点的压力值。弹簧管差压表适合量程0~0.1MPa至0~10MPa的差压测量，过压为满量程的1.3倍。双针双弹簧管差压表的两个表针在表盘上分别显示两个测量点的压力值，通过辅助表盘直接显示差压值。

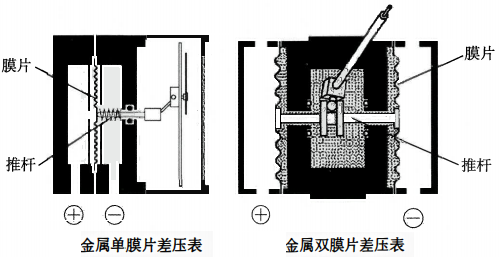

②金属膜片差压表
将两个检测点的压力分别引入到膜片两端，膜 片在压力的作用下产生位移，通过推杆带动机芯转动，带动指针旋转指示差压值。金属膜片差压表适合量程0~1.6kPa至0~4MPa的差压测量，单膜片差压表最大静压为 4MPa；双膜片差压表最大静压为40MPa，非常适合高静压低差压工况应用，金属膜片差压表结构如图所示。



③橡胶膜片差压表
橡胶膜片差压表的膜片与一个磁体固定在一起，同时表针装有一个磁性中轴，当膜片受到压力产生位移时，膜片的磁体推动指针的磁性中轴转动，带动指针旋转指示差压值。橡胶膜片差压表属于微差压表，适合量程0~60Pa至0~25kPa的差压测量，橡胶膜片差压表结构如图所示。

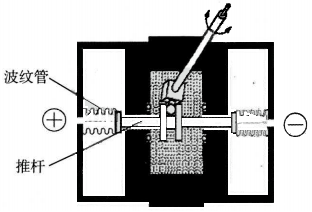

④波纹管差压表
将两个测量点的压力分别引入到两个波纹管中，波纹管在两路压力的作用下产生位移，通过推杆推动机芯转动，带动指针旋转指示差压值。波纹管差压表适合量程0~1kPa至0~1MPa的差压测量，最大静压为5MPa，其结构如图所示。

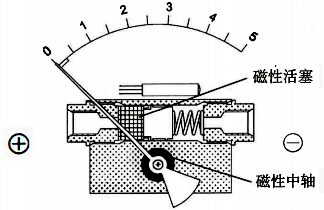

⑤磁性活塞差压表
测量元件由弹簧组件和磁性材料制作的活塞组成，表针装有一个磁性中轴，当磁性活塞受到压力产生位移时，利用自身磁性推动指针的磁性中轴转动，带动指针旋转指示差压值。磁性活塞的密封件有密封圈和膜片两种，使用密封圈作为密封件的差压表只适合测量液体介质。磁性活塞差压表适合量程0~25kPa至0~1MPa的差压测量，最大静压为40MPa。由于磁性活塞差压表没有机芯，只有单侧弹簧控制磁性活塞位移，所以只能保证上升方向精度为2%。磁性活塞差压表结构如图所示。
