自控工程设计之自控专业与电信、消防、环保等专业的设计合作

2023/5/1 7:24:50 分类:技术方案
文章地址://www.e-cumulus.com/tech/4830.html

自控工程设计包含自控设计程序、自控设计内容、自控设计校审、自控设计合作、采购合作和施工合作这几个阶段。昌晖仪表将在一系列文章中分别对不用阶段需要开展的工作内容做介绍,让仪表从业者对自控工程设计有一个全面的了解。

自控设计合作贯穿于自控专业与工艺专业、配管专业、设备专业、机械专业、电气专业、电信专业、建筑/结构专业、暖通专业、总图专业、安全专业、消防专业、环保专业、经济专业等之间,彼此牵制彼此配合。本文详细介绍自控工程设计之自控专业与电信、建筑/结构、暖通、总图、安全、消防、环保、经济专业的设计合作。


自控专业与电信专业的设计合作

1、接受条件
自控专业应接收的主要设计条件如下:
控制室电信间尺寸要求。

2、提出条件

自控专业应提出的主要设计条件如下:
①控制室平面布置图。
②控制室电话设置要求。
③控制室门禁设置要求。
④控制室闭路电视监控要求。
⑤控制室火灾监控要求。
⑥控制室网络接口位置。
⑦现场仪表设备闭路电视监控要求。

自控专业与建筑、结构专业的设计合作

1、接收条件
自控专业应接收的主要设计条件如下:
建筑物平、立、剖面图,三维图。

2、提出条件

自控专业应提出的主要设计条件如下:
①控制室平面布置尺寸、高度、地面标高要求。
②控制室防火、消防要求。
③控制室防雷要求。
④控制室抗爆设计要求。
⑤控制室仪表开洞、预埋件、设备安装基础/支架的位置、尺寸、载荷、连接形式等要求。
⑥现场仪表安装基础/支架的位置、尺寸、载荷、连接形式等要求。
⑦现场仪表电缆槽托架、支架的位置、尺寸、载荷、连接形式等要求。

自控专业与暖通专业的设计合作

1、接收条件
自控专业应接收的主要设计条件如下:
①控制室中空调、排烟等设备所需功能间尺寸。
②控制室空调新风入口可燃、有毒气体超限报警、联锁要求。
③控制室暖通设备运行状态在控制室指示要求。
④暖通系统控制要求。

2、提出条件

自控专业应提出的主要设计条件如下:
①控制室平面布置尺寸、高度、标高。
②控制室内各功能间仪表设备散热量。
③控制室内温度、湿度及其变化率要求。
④控制室内空气质量要求。
⑤控制室内外压差要求。

自控专业与总图专业的设计合作

1、接收条件
自控专业应接收的主要设计条件如下:
工程总平面图。

2、提出条件

自控专业应提出的主要设计条件如下:
①控制室功能类别,包括:中心控制室,区域控制室,独立控制室,现场联合机柜室,现场独立机柜室;共用该控制室的单元名称;值守人员每日人次;控制室位置要求;控制室平面布置,尺寸,标高。
②电缆穿越厂区道路用的预埋管、涵洞等位置、尺寸,标高等。

自控专业与安全专业的设计合作

1、接收条件
自控专业应接收的主要设计条件如下:
①项目安全要求。
②可燃、有毒气体释放源位置,报警要求,联锁要求,报警值要求。
③爆炸危险区划分图。
④项目安全分析报告,如:HAZOP报告、LOPA报告。
⑤项目建筑物抗爆设计技术参数。

2、提出条件

自控专业应提出的主要设计条件如下:
①采用自动控制实施的安全措施。
②自动控制系统可靠运行采取的安全措施。

自控专业与消防专业的设计合作

1、接收条件
自控专业应接收的主要设计条件如下:
项目消防要求。

2、提出条件

自控专业应提出的主要设计条件如下:
①控制室平面布置尺寸、高度、标高。
②控制室各功能间消防要求。
③消防自动化措施。

自控专业与环保专业的设计合作

1、接收条件
自控专业应接收的主要设计条件如下:
项目环保要求。

2、提出条件

自控专业应提出的主要设计条件如下:
自动化仪表测量、运行、维护采取的环保措施。

自控专业与经济专业的设计合作

1、接受条件
自控专业应接收的主要设计条件如下:
项目概算编制要求。

2、提出条件

自控专业应提出的主要设计条件如下:
自控专业概算。包括:仪表设备数量、特殊设备报价;仪表材料数量、特殊材料报价;技改工程中拆除、自动更换的仪表数量和相关工程量。

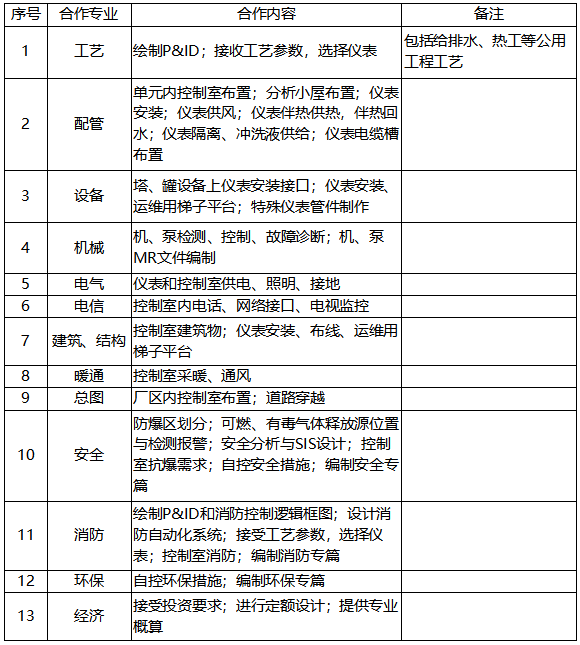

表1 自控专业与其他专业之间的主要合作
