热电偶校准温度点要求及工业热电偶允差

2019/3/13 20:29:46 分类:计量检定
文章地址://www.e-cumulus.com/tech/467.html

在我国最常见的工业热电偶有铂铑30-铂铑6热电偶、铂铑10-铂热电偶、铂铑13-铂热电偶、镍铬-镍硅热电偶、镍铬-铜镍热电偶、铁-铜镍热电偶、铜-康铜热电偶和钨铼热电偶。国家标准GB/T16701-2010《贵金属、廉金属热电偶丝热电动势测量方法》规定了用比较法测量贵金属和廉金属热电偶丝热电动势的方法,GB/T16701-2010适用于分度号为S、R 和B的热电偶丝在300-1600℃各段温度范围内的热电动势测量以及分度号为K、T、E、J和N 热电偶丝在-196~1200℃各段温度范围内的热电动势测量。

1、工业热电偶校准温度点
热电偶校准温度点如下表所示,也可以根据实际需要确定校准温度点。校准热电偶时校准温度点应该从低温到高温顺序逐点进行测量。

分度号

热电偶偶丝直径mm

热电偶校准温度点

B

 0.5

 1100(或1084.64),1200,1400,1600(或1553.50),使用点

S

 0.5

 419.527,630.63,1084.62,正常使用点

R

 0.5

 419.527,630.63,961.78(或1000),1084.62,正常使用点

K或N

 0.3,0.5
 0.3
 0.5,0.8,1.0
 1.2,1.6,2.0,2.5
 3.2

 -79,-196
 400,600,700,正常使用点
 400,600,800,正常使用点
 400,600,800,1000,正常使用点
 400,600,800,1000,正常使用点

E

 0.3,0.5
 0.3,0.5
 0.8,1.0,1.2
 1.6,2.0,2.5
 3.2

 -79,-196
 100,200,250,正常使用点
 100,300,400,正常使用点
 100,300,400,600,正常使用点
 400,600,700,正常使用点

J

 0.3,0.5
 0.8,1.0,1.2
 1.6,2.0
 2.5,3.2

 100,200,250,正常使用点
 100,200,400,正常使用点
 100,300,400,500,正常使用点
 100,300,400,600,正常使用点

T

 0.2,0.3,0.5
 0.2,0.3,0.5,0.8
 1.0,1.2,1.6,2.0

 -79,-196
 100,200,正常使用点
 100,200,250,正常使用点



2、工业热电偶允差
热电偶允差指热电偶参考端温度为0℃而测量端温度为设定温度时,所测得的实际热电势-温度关系偏离热电偶分度表标称值的最大允许范围。

热电偶名称

分度号

工业热电偶允差

Ⅰ级

Ⅱ级

温度范围

热电偶允差

温度范围

热电偶允差

铂铑13-铂热电偶

R

1100-1600

±[1+0.003×(t-1100)]

600-1600

±0.0025×t

铂铑10-铂热电偶

S

1100-1600

±[1+0.003×(t-1100)]

600-1600

±0.0025×t

镍铬-镍硅热电偶

K或N

-40375

±1.5℃

-40375

±2.5℃

375-1000

±0.004×t

375-1000

±0.0075×t

镍铬-铜镍热电偶

E

-40375

±1.5℃

-40333

±2.5℃

375-800

±0.004×t

333-900

±0.0075×t

铁-铜镍热电偶

J

-40375

±1.5℃

-40333

±2.5℃

375-750

±0.004×t

333-750

±0.0075×t

铜-康铜热电偶

T

-40125

±0.5℃

-40133

±1℃

125-350

±0.004×t

133-350

±0.0075×t


3、热电偶误差校准
0℃以下热电偶温度点的校准,在液氮槽、干冰槽或低温槽中与二等标准水银温度计进行比较,热电偶插入深度≥200mm;用于300℃以下热电偶各点的校准,在水槽或油槽中与二等标准水银温度计进行比较,热电偶插入深度≥200mm;在用于300℃以上热电偶各点的校准,在热电偶检定炉中与二等标准铂铑10-铂热电偶比较进行,热电偶插入深度≥300mm。

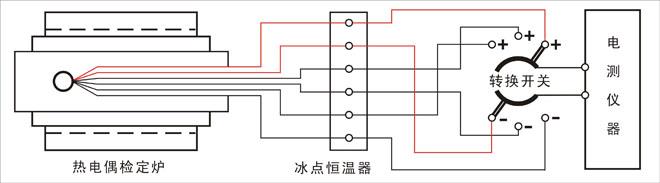

②热电偶校准方法一般采用双极比较法。


③标准读数时,300℃以下点的校准,在恒温油槽(或水槽)中,校准时油槽温度控制在检验温度点±1℃内,整个测量过程中槽内温度变化≤0.2℃;300℃以上点的校准,热电偶检定炉温度控制在检验温度点±5℃内,整个测量过程中热电偶检定炉温度变化≤0.2℃/min,在整个测量过程中炉温变化<0.5℃。
④从标准热电偶开始依次读取各被检热电偶的热电势,再按相反顺序进行读数,如此正反顺序读取全部热电偶的热电势。
⑤被校准的热电偶,其热电势(冷端温度为0℃)对分度表的允许误差应符合工业热电偶允差规定。
⑥热电偶的校准周期,按计量分类管理办法规定的周期进行校验。
