过压和欠压的定义和危害

2023/1/15 19:44:40 分类:电工基础
文章地址://www.e-cumulus.com/tech/4642.html

1、什么是过压和欠压
根据我国《电能质量供电电压允许偏差》(GB12325-2003)规定︰35kV及以上供电电压正、负偏差的绝对值之和不超过标称系统电压的10%。10kV及以下三相供电电压允许偏差为标称系统电压的±10%。220V单相供电电压允许偏差为标称系统电压的+7%、-10%。也就是说当单相家庭电路的正常220V高于235V叫做过压,低于198V叫做欠压。

目前防止过、欠压应加装过压、欠压保护器(又名电器保护器),以防止电气事故,保护生命财产安全。

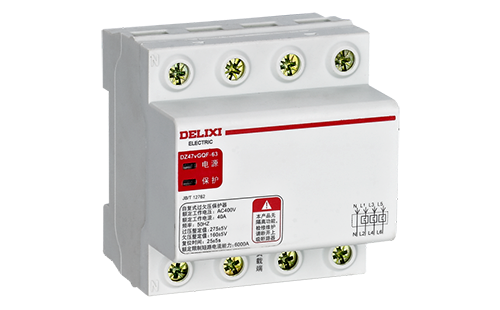

过欠压保护器

2、造成电路过压、欠压的原因

①过压产生的原因
过电压分为外过电压和内过电压两大类。外因引起,例如雷击感应的过电压,操作过电压(合闸、分闸等)。内因引起,例如换相过电压,关断过电压(器件关断时电流迅速减小在电感两端产生的感应电压)。再例如三相四线系统中由于总零线断后,并且三相负载不平衡,此时零线断线会造成中性点偏移,导致各相电压有过压有欠压,极易烧坏电器。

②欠压产生的原因

造成欠压的原因也很多。例如:供电线路存在短路、本身的电压不稳定,电路负载工作电流大(如经常有大型设备启动)。变压器容量不足或者出故障都可能造成欠压。

3、过压的危害

电压升高,会造成大部分电器超过额定电压,功率增加,电器发热严重,导致绝缘下降,最后电器烧毁。并且电压升高容易导致线路中电流过大,对电线的冲击不小,很多电线、插座,超出其载流量会发热甚至起火。如果电压越高,击穿能力也就越强,如果人体不小心触电,对人体的危害也就会越大。也可以在断路器上单独增加过压脱扣器防止过压带来的危害。

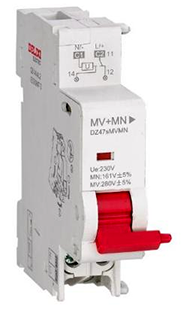

过压脱扣器
过压脱扣器


4、欠压的危害

欠压对于纯阻性负载,一般来说不会造成损害,相当于功率减小,对于一些电子设备(比如:仪器仪表)电压低可能导致设备无法运行。但是对异步电动机这类感性负载,就会造成严重的损害。因为电动机电压过低,电机的功率会下降,定子绕组的电流此时似乎是小了,但是外面的负载重量没有减少,电机功率下降将导致转子转速变低,产生的反向电动势跟着变小。反向电动势变小了,定子绕组的交流阻抗就会变小,电流相当于流过一个电阻线圈,必然会引起绕组电流上升,容易烧坏电机。也可以在断路器上单独增加欠压脱扣器防止欠压带来的危害

欠压脱扣器
欠压脱扣器
