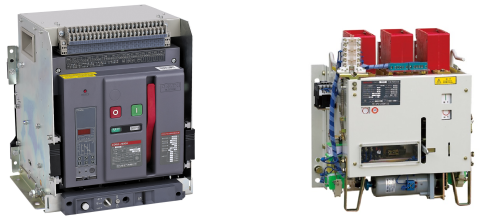

万能式断路器也叫框架断路器或者智能断路器。它的分合闸动作包含了电动和手动两种操作形式，电力仪表在本文详细介绍万能式断路器合闸步骤与分闸步骤，以及无法分合闸故障的检查，以便大家在分合闸操作时可以更快更好地执行。



万能式断路器合闸的正确操作
先看到万能式断路器的电动合闸步骤，我们先将其面板上的储能按钮按下去，然后等到储能完毕以后，再按下合闸按钮，可完成合闸步骤。

其次手动合闸步骤是可以通过万能式断路器正面的操作手柄，对设备上下方向进行手动储能完毕后，再按下合闸按键即可完成合闸步骤。

万能式断路器无法合闸的检查步骤
当如果发现万能式断路器无法合闸时，可以按照下面步骤检查。

首先检查断路器是否进行了储能，市面上绝大部分万能式断路器都需要先进行储能才能合上闸。

如果电动合闸时发现按下储能按钮不储能，需要检查控制储能的二次回路是否接通，检查储能电动机控制电压是否正常。最后检查电动机和储能机构。

如果可以储能，依旧无法合闸。需要检查智能控制上RESET复位键有没有凸出面板，凸出需要进行复位。抽屉式断路器还要检查断路器是否摇到接通位置，必须把断路器摇到接通位置。还需要保持欠压脱扣器一直吸合，欠压脱扣器损坏也是无法合闸的。此时可以尝试进行手动合闸，对万能断路器上下进行手动储能到位，到位后按下断路器上的合闸按钮。

还是无法合闸需要检查分励脱扣器是不是一直得电了。还是无法合闸就是机械机构的问题。

万能式断路器分闸的正确操作
万能式断路器的分闸操作比较简单，可直接在断路器本体上手动按下分闸按键直接分闸。也可以远程按下操作面板上的分闸按钮进行电动分闸。

这里需要注意的一点是由于断路器的结构分为固定式和抽出式，若是抽出式断路器那么想要断电就按分闸按钮后，还需再通过手动摇把将万能式断路器摇到分离位置上。

万能式断路器无法分闸的检查步骤
无法分闸可以分为不能在本地手动分闸和无法远程进行电动分闸。

无法手动分闸，这时可以检查机械操作机构，是否有卡死故障。

万能式断路器不能远距离分闸，首先要检查分励脱扣器二次回路接线，检查分励脱扣器的电压是否正常。

最后如果还有问题再检查机械机构。
