一文弄懂信号指示灯和按钮的颜色定义

2022/10/20 13:15:29 分类:调试维修
文章地址://www.e-cumulus.com/tech/4525.html

信号指示灯,用灯光监视电路和电气设备工作或位置状态的器件。也是自动化设备中最直观,唯一的监视元器件。信号指示灯主要的作用是通常用于反映电路的工作状态(有电或无电)、电气设备的工作状态(运行、停运或试验)和位置状态(闭合或断开)等。以提醒操作人员对故障进行及时处理,或操作某一个功能完成相关动作。

按钮开关又称控制按钮(简称按钮),是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令,以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。按钮的
主要作用:一般用于交直流电压440V以下,电流小于5A的控制电路中,一般不直接操纵主电路,也可以用于互联电路中。从而来控制设备的运行,停止,暂停或者复位等功能。

那么对于电气行业/自控行业从业人员来说,假如你刚入行,可能这些信号指示灯或者按钮开关等都有不同的功能和不同的颜色。有很多人分不清它们分别代表了什么意思,那么它们的颜色到底该如何区分呢?怎样能让技术人员快速准确地安装呢?

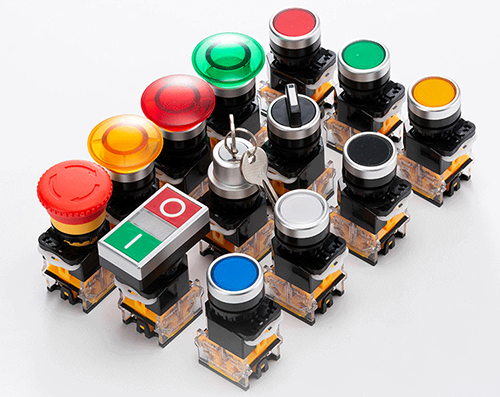

按钮和信号指示灯

1、信号指示灯和按钮开关的图文符号

①按钮文字符号SB;按钮开关图形符号如下图所示:

按钮开关图形符号

②指示灯
信号灯文字符号:HG(绿);HR(红);信号指示灯的图形符号如下图所示(大家可深入阅读《电气符号大全》这篇文章):

信号指示灯图形符号

2、信号指示灯的颜色分类及其含义

①绿色(HG、GL)
含义:代表安全、正常、准备(即安全运行条件下的指示或机械设备准备启动)。
作用:常用于设备准备启动状态指示,全部辅助元件处于准备投入工作状态,各种零件处于启动状态,电压处于规定范围。

②红色(HR、RL)

含义:代表警报或异常情况停止(即对可能发生危险及需要立即处理的情况发出的光报警)。
作用:常用于设备的重要部分被保护电器切断,温度超过规定等限制。

③黄色(HY、YL)

含义:代表警告(即状态改变或接近极限值)待机、干预
作用:一般提示操作人员注意设备运行待机或者运行情况,特别是调试状态或者短暂停留状态。

④白色(HW、WL)

含义:代表一般信号(即正常信号,电路已通电)。
作用:常用于主开关处于工作位置,设备正在工作等。

⑤蓝色(HB、BL)

含义:选择开关处于指定位置
作用:可以是红、绿、黄颜色未定义的其它含义(如:功能选择1等)

3、按钮开关颜色的分类及其含义

由于按钮开关和指示灯的颜色基本都一样,这里列出一张表供大家参考讨论,如下表1所示:
