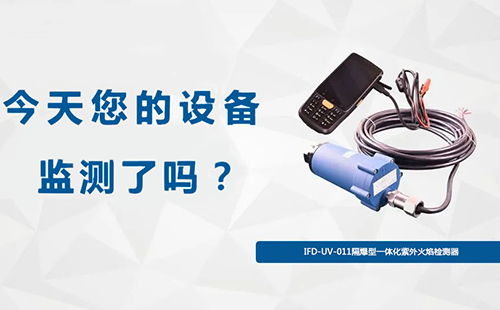

IFD-UV-011隔爆型一体化紫外火焰检测器采用高灵敏度的紫外光电传感器检测火焰信号，工作可靠、功能强大、安装方便，且外形美观、体积小，应用于以天然气、液化气、焦炉煤气、高炉煤气、轻油等为主要燃料的燃烧器火焰信号的检测现场。

IFD-UV-011隔爆型一体化紫外火焰检测器可广泛应用于石油、化工、冶金、造纸等行业的大中小型锅炉的燃烧器。本机带有电子自检功能、温度检测功能、采用RS485通讯接口，所有参数均能通过远程在线进行设定，全中文操作界面，方便灵活。



◆外壳防爆等级ExdⅡCT6
◆防护等级IP66

IFD-UV-011在某化工厂应用
1、场景选型：一体化紫外火焰检测器；防爆等级不低于Exd IIC T4；防护等级不低于IP65。

2、工艺配置：每个燃烧器配置一套型号为IFD-UV-011火焰检测器，其中安装附件包括：火检万向节组件、1″三通、1″对丝、1″视窗、1″隔热接头等设备，同时提供火检设备至就地火检就地接线箱10米火焰检测器预制电缆ZR-KVVRP12×0.5。


燃烧炉现场火焰情况

3、安装方案
根据装置加热炉的分布：
①圆筒炉的燃烧器圆形排列，在底部或侧面选择最佳观测位置安装，即一台圆筒炉燃烧器安装一套火焰检测设备,检测燃烧器发出的火焰强度和闪烁频率等信号，经综合处理后，将对应的4~20mA模拟量信号和有火无火的开关量信号同时输出至DCS系统。

②方炉的燃烧器方型排列，在侧面选择最佳观测位置安装，能够检测成排燃烧器的火焰强度和闪烁频率等信号，经综合处理后，将对应的4~20mA模拟量信号和有火无火的开关量信号同时输出至DCS系统。






现场IFD-UV-011安装情况

4、使用效果反馈
通过昌晖仪表制造有限公司对火检系统改造，能有效、真实地反映炉膛内燃烧工况，为机组的安全运行提供有效保证。IFD-UV-011运行稳定、检测精确，符合现场工艺要求。
