中间继电器在仪表控制和电气控制中都经常用到，中间继电器接线图一般印刷在继电器外壳上，偶尔因种种原因找不到中间继电器接线图，实在不方便。下面昌晖仪表分享欧姆龙中间继电器接线图供同行使用，大家可参考看看。

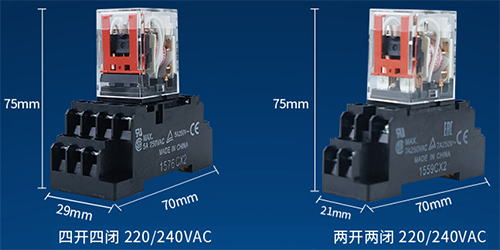

欧姆龙小型中间继电器有8脚、14脚等种类，8脚中间继电器触点为两常开两常闭，14脚中间继电器触点为4常开4常闭，中间继电器外形尺寸如下图：

欧姆龙中间继电器接线图如下所示，中间继电器接线时需要注意中继的线圈电压，错接将导致中间继电器线圈烧毁。
