紧固后的法兰螺栓与螺母宜平齐还是要露出几个螺距?

2022/4/21 11:23:33 分类:调试维修
文章地址://www.e-cumulus.com/tech/4202.html

经常有设备专家检查时提出法兰螺栓安装不符合规范,要求限期整改。那么法兰螺栓的螺纹究竟应该露几个扣才符合规范呢?昌晖仪表结合多年现场经验和检查经验,帮助大家学会如何规范性操作。

先看看下面几种法兰螺栓安装图,你能发现其中的问题吗?

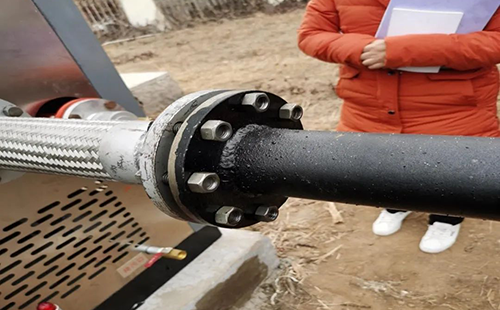

安装中存在问题的法兰螺栓长度1

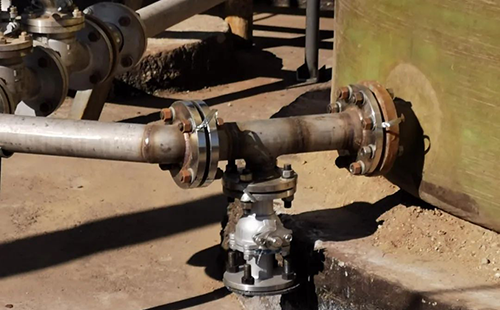

安装中存在问题的法兰螺栓长度2

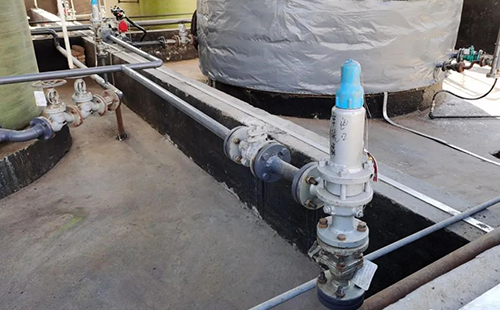

安装中存在问题的法兰螺栓长度3

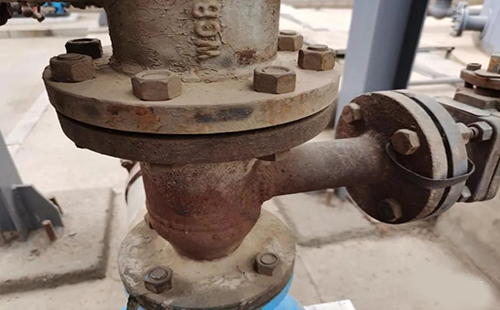

安装中存在问题的法兰螺栓长度4

经常有些设备专家检查时提出法兰螺栓应露出应露2-3扣,但是未给出规范根据。今天又有一个专家谈及此事,顺便把有关规范依据总结一下,仅供大家参考,欢迎大家完善补充。


美国机械工程师学会ASME B16.5-2017《管法兰与法兰管件》非强制性附录C中对螺栓长度要求给出的解释:
当法兰连接的相关尺寸出现最坏情况公差时,也能确保厚六角螺母的全部螺纹都能啮合。若可满足全部螺纹啮合,使用较短的螺栓也是可以的。

相关规范要求如下:

1、SY/T 0460-2018
SY/T 0460-2018《天然气净化装置设备与管道安装工程施工技术规范》中要求螺栓紧固后外露螺纹为0-3个螺距。
第7.2.4条法兰连接应使用同一规格螺拴,单头螺栓安装方向应一致;螺拴紧固后应螺母与法兰紧贴,不得有楔缝,需要加垫圈时,每个螺母不应超过一个,紧固后的螺栓露出螺母0-3个螺距。

2、GB50540-2009(2012版)

GB50540-2009(2012版)《石油天然气站内工艺管道工程施工规范》中要求法兰螺栓拧紧后应露出螺母以外0-3个螺距。
第6.2.21法兰连接应与管道保持同轴,其螺栓孔中心偏差不超过孔径的5%,并保持螺栓自由穿入。法兰螺栓拧紧后露出螺母以外0-3个螺距。螺纹不符合规定的应进行调整。

3、GB 50517-2010

GB 50517-2010《石油化工金属管道工程施工质量验收规范》中要求紧固后的螺栓与螺母宜齐平或露出1-2个螺距。
第8.1.10法兰连接螺拴安装方向一致,螺拴紧固后应与法兰紧贴,需要加垫圈时,每个螺栓不应超过一个。紧固后的螺栓与螺母宜齐平或者露出1个-2个螺距。

4、GB 50235-2019

GB 50235-2019《工业金属管道工程施工规范》中要求所有螺母应全部拧入螺栓,且紧固后的螺栓与螺母宜齐平。
第7.3.4法兰连接应使用同一规格螺拴,安装方向应一致,螺拴应对称紧固,螺拴紧固后应与法兰紧贴,不得有楔缝。当需要加垫圈时,每个螺栓不应超过一个。所有螺母应全部拧入的螺栓,且紧固后的螺母与螺栓宜齐平。

5、GB50231-2009

GB50231-2009《机械设备安装工程施工及验收通用规范》第5.2.1中要求螺丝或螺钉联结紧固时,应符合下列要求:
①螺栓紧固时,宜采用呆扳手不得使用打击法和超过螺栓的许用力;
②多只螺栓或螺钉联接同一装配件紧固时,各螺栓或螺钉应交叉、对称和均匀地拧紧;当有定位销时应从靠近该定位销的螺栓或螺钉开始均匀拧紧;
③螺栓头、螺母与被连接件的接触应紧密;对接触面积和接触间隙有特殊要求时,尚应按规定的要求进行检验;4螺栓与螺母拧紧后,螺栓应露出螺母2-3个螺距,其支承面应与被紧固零件贴合;沉头螺钉紧固后,沉头应埋入机件Lm-螺栓紧固后的长度(mm);Ls-螺栓与被联接件间隙为零时的原始长度(mm);P0-预紧力(N);CL螺栓刚度(N/mm)可按本规范附录F的规定计算。

总之,虽然不同标准对螺栓紧固的安装要求表述有所不同,但大致上分为两类:一类是紧固后对螺栓外露螺母有长度要求;另一类是紧固后螺栓与螺母宜齐平。


实际检查中存在的问题

在实际安装过程中,由于螺栓紧固方法的差异与操作人员安装偏差上的不同,在保证螺母的全部螺纹都能啮合的前提下,很难保证紧固后的螺栓与螺母齐平。有些项目为了保证安装后美观,在保证螺栓能够完全拧入螺母后,用机械切割的方法割掉多余的露出螺母两端的螺栓长度,从而使螺栓两端与螺母齐平。

对于螺栓安装,无论是国外还是国内的规范,螺栓紧固后两端与螺母齐平并非是强制性要求。其次,对于采用机械切割的方法,螺栓两端螺纹被破坏后,拆卸时将会增加难度。


相反,在螺栓紧固后能够露出螺母两端一定长度的螺纹:能够保证螺母的全部螺纹啮合,达到螺栓紧固力的要求;给施工安装过程中一定可调节的余量,减少返工率。


规范上给出的法兰螺栓露出长度一般为0-3个螺距,由于在螺栓制造过程中,无论采用车削或是套扣的方法,靠近螺栓两端面倒角处的螺纹一般没有啮合能力,因此推荐采用螺栓紧固后两端露出2-3个螺距最合适,并以此来规定螺栓的适宜长度。

作者:马正桥
