在总负荷不确定情况下，有时候仍然需要把流量平均分配到各个支路，这就是多路流量均衡控制。例如加氢装置中的氢气多路流量均衡控制，目的是保证气体在加热炉多炉管程之间流量分配均匀。

如下图所示的将支路流量直接投自动，由于不能根据总流量自动调节。当支路流量总和大于实际总流量时，支路流量调节阀会全开，但是支路流量还是达不到设定值。反之当支路流量总和小于实际总流量时，支路流量调节阀会全关，这时候可能会影响上游装置操作。单独的支路流量自动满足不了控制要求。

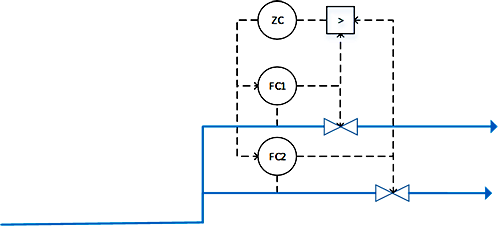

多支路流量均衡控制也采用阀位控制思想，最终实现支路流量均衡而且阀位开度合适的控制目的。多支路流量均衡控制如下图所示。多支路流量控制回路作为支路流量均衡控制回路的副回路。支路流量均衡控制的测量信号为支路调节阀的最大值，通过将支路流量调节阀的最大值维持在设定值附近，实现支路流量均衡控制。当总流量减少时，支路流量也会相应减少，此时支路流量控制回路会开大支路流量调节阀。当支路流量调节阀最大值超过支路流量均衡控制回路的设定值时，该控制回路会逐渐减少支路流量设定值最终实现支路流量均衡控制。当总流量增大时，支路流量会相应增大，此时支路流量控制回路会关小支路流量调节阀。当支路流量调节阀最大值低于支路流量均衡控制回路的设定值时，该控制回路会逐渐增加支路流量设定值最终实现支路流量均衡控制。

作者：冯少辉博士(现从事先进控制工作，有一线十几年工作经历，真正理论联系实际的过程控制专家)
