如何获取阀门的CV值

2021/9/17 15:58:31 分类:控制阀
文章地址://www.e-cumulus.com/tech/3976.html

CV值是控制元件的固有属性,阀门流量系数也是阀门的固有属性,就如同一个人的身高体重一样,不因为外部环境而变化;流量系数是衡量阀门流通能力的指标,流量系数值越大,说明阀门的流通能力大,流体流过阀门时的压力损失越小。

调节阀的选型,先根据工艺介质确定需要的CV值,再根据CV选择或设计合适的阀门,往往所选阀门的CV会比实际工艺的CV值大,考虑计算和设计的偏差,会留比较大的裕量,一般会取1.5至2倍,但裕量不能太大,如果太大会影响调节精度,太小也不行,小开度运行会冲刷密封面影响性能,一家优秀的做调节阀的企业,积累了很多介质工艺运行的选型经验,产品使用的寿命也更长;所以说,一个优秀的产品,不仅在做工上,还在选型上;


根据笔者多年的经验总结,获取阀门的流量系数CV值有五种方法:

1、查厂家选材样本
2、查阀门设计手册
3、根据阀门参数计算
4、用仿真软件模拟
5、测试实验

1、查厂家选材样本

CV值最准确的获取方法是实验,只有实验才是最真实的,而做实验的条件只有生产厂家能满足,但国内大部分的民营阀门生产企业都没有这个实验条件,缺设备,也没有这么严谨的态度去做这件事情,只有一些优秀的企业才会做的比较严谨;很多厂家册子上会给出流量系数,例如“深圳飞托克”阀门画册的MV和ML系列计量阀(可通过其官网下载),对于该阀门样式,给出了流道内通径和对应的CV值,MV系列计量阀内通径为1.42mm,最大CV值0.03,ML系列计量阀内通径为3.25mm,最大CV值0.15。

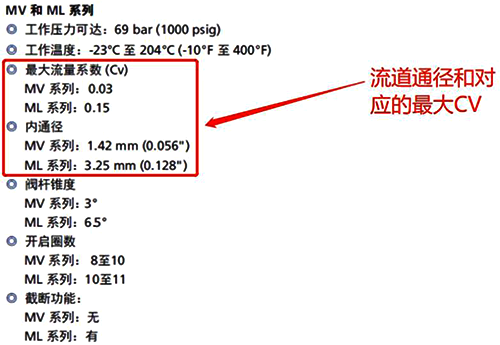

FITOK阀门CV值

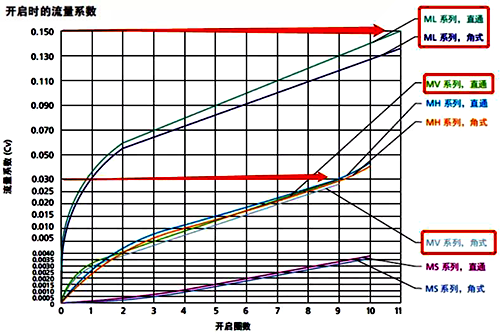

MV系列计量阀内通径和CV值
图片源自FITOK画册


2、查阀门设计手册

常用的阀门设计手册有《阀门设计入门与精通-陆培文》,《实用阀门设计手册,第三版-陆培文》,《阀门设计手册-杨源泉》;
杨源泉主编的《阀门设计手册》是中国机械工程学会流体工程学会组织编写的我国第一部权威性的《阀门设计手册》,出版于1995年。

杨源泉主编的《阀门设计手册》              《阀门设计手册》编者名单

从这个手册上,我们可以看到一些阀门行业的知名人物,如兰州理工大的杜兆年,行业资深专家李名章,超达阀门的邱晓来;该本手册上可以查到一些阀门的流阻系数;

流量系数可以通过《实用阀门设计手册,第三版》-陆培文查询,该手册是目前阀门行业的主流工具手册,编写人员也都是一些阀门界的大牛级人物

《实用阀门设计手册,第三版》陆培文主编
可通过“1.6 阀门中的流通能力和压力损失”章节中查到一些阀门的CV流量系数参考值。


下篇待续!
