关于零序互感器选择使用的一些经验

2021/5/24 0:50:03 分类:电工基础
文章地址://www.e-cumulus.com/tech/3778.html

经常遇到咨询零序互感器选择使用的朋友,本文特将我这些年在零序互感器选择使用这方面积累的一些经验知识分享上来,以期抛砖引玉。

1、零序互感器变比选择

选择中压系统零序电流互感器变比首先要搞清楚采用何种接地方式以及系统接地电容电流大小。
①如果是一般中性点不接地系统,采用50/1即可。因为规程规定接地电流大于30A必需采用消弧线圈接地。该零序互感器不需进行10%误差校验。因为没有过流的可能。保护整定时躲开本线路电容电流即可,一般取2A~5A,保护可靠系数与系统电容电流有关。二次值选取1A即可,与综保一般均可配合,无带负载能力的问题。
②如果是接地电流大于30A的系统,一般采用消弧线圈接地,此时发生接地故障后,零序电流的分布情况与消弧线圈的脱谐度有关,使用普通零序互感器与综保的配置已经无法判断故障回路。一般需装设专门的“小电流接地信号检测装置”,此类装置的零序互感器为专用设备,随机配置。

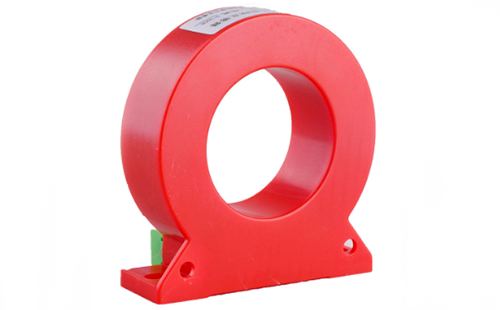

零序互感器

2、零序互感器孔径选择

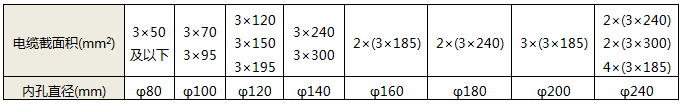

零序互感器孔径要根据穿过零序互感器的电缆总直径来匹配,下表是常规匹配数据:
零序互感器孔径要根据穿过零序互感器的电缆总直径来匹配
