西门子S7-1200 PLC数据类型和数据寻址

2021/5/20 1:52:25 分类:PLC应用
文章地址://www.e-cumulus.com/tech/3772.html

西门子S7-1200 PLC的数据类型用于指定数据元素的大小,以及如何解释数据。西门子S7-1200支持的基本数据类型包括布尔型数据、双字型数据、无符号短整型数据和字符串型数据四类。昌晖仪表在本文分享S7-1200种类及寻址。

1、布尔型数据

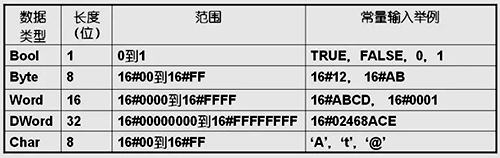

布尔型数据为一位二进制数,其取值为0或1,常数举例如图,取值为TRUE、FALSE或0、1等;字节型数据为八位二进制数,取值范围为16进制00到16进制FF,例如16进制12、16进制AB等;字型数据为十六位二进制数,取值范围为十六进制四个0到十六进制四个F,常数举例如16进制0012、16进制ABCD等。

S7-1200 PLC的布尔型数据

2、双字型数据
双字型数据为32位二进制数,取值范围为十六进制八个0到十六进制八个F,举例如图所示;字符型数据为八位二进制数据,取值范围为十六进制00到十六进制FF举例如图所示;短整型数据为八位有符号数据,取值范围为-128到127,举例如图所示;整形数据为16位有符号数据,取值范围为-32768到32767,举例如图所示;双整型数据为32位有符号数据,取值范围为-2的31次方到2的31次方减1,举例如图所示。

S7-1200 PLC的双字型数据

3、无符号短整型数据
无符号短整型数据为八位数据,取值范围为0到255,举例如图所示;无符号整型数据为16位数据,取值范围为0到65535,举例如图所示;无符号双整型数据为32位数据,取值范围为0到2的32次方减1,举例如图所示;实数为32位数据带小数点的数据, 举例如图所示;长实数为64位数据,比32位实数有更大的取值范围;时间型数据为32位数据,其格式为T#、天、小时、分钟、秒、毫秒。

无符号短整型数据

4、字符串型数据
字符串型数据为0到254个字节的字符串数据,其位数可变,举例如图所示;DTL数据是一种12个字节的结构,以预定义的结构保存日期和时间信息。此外还会用到的BCD码数字格式,不能用作数据类型,但他们支持转换指令;十六位BCD码,数字范围为-999到999,举例如图所示,32位BCD码数字范围为-9999999到9999999。



S7-1200数据存取方式
西门子S7-1200 CPU中可以按照位、字节、字和双字,对存储单元进行寻址。二进制数的一位只有0或1两种不同的取值,可以用来表示数字量或称开关量的两种不同的状态,如触点的断开和接通线圈的通电和断电等。

西门子S7-1200 CPU中可以按照位、字节、字和双字,对存储单元进行寻址

八位二进制数组成一个字节,其中的第0位为最低位,第七位为最高位。

八位二进制数组成一个字节

两个字节组成一个字,其中的第0位为最低位,第15位为最高位。

两个字节组成一个字

两个字组成一个双字,其中的第0位为最低位,第31位为最高位。

两个字组成一个双字

西门子S7-12001200 CPU,不同的存储单元都是以字节为单位, 如图所示:

西门子S7-12001200 CPU,不同的存储单元都是以字节为单位

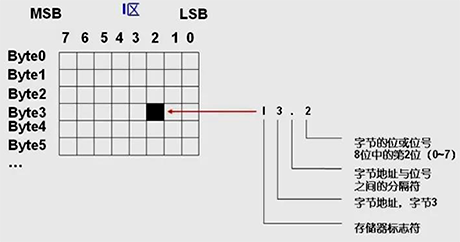

对位数据的寻址由字节地址和位地址组成,如I3.2,其中的区域标识符I表示输入映像区,字节地址为3,位地址为2,这种存取方式称为字节位寻址方式。

对位数据的寻址

对字节的寻址,如MB2,其中的区域标识符M表示为存储区,2表示寻址单元的起始字节地址,B表示寻址长度为一个字节,即寻址为存储区中的第二个字节。

对字节的寻址

对字的寻址,如MW2,其中的区域标识符M表示为存储区,2表示寻址单元的起始字节地址,W表示寻址长度为一个字,即两个字节,寻址为存储区中从第二个字节开始的一个字,即字节2和字节3。请注意,两个字节组成一个字,遵循的是低地址、高字节的原则。以MW2为例,MB2为MW2的高字节,MB3为MW2的低字节。

对字的寻址

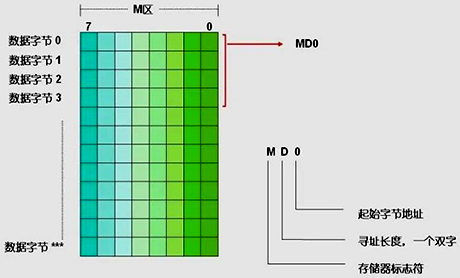

对双字的寻址,如MD0,其中的区域标识符M表示为存储区,0表示寻址单元的起始字节地址,D表示寻址长度为一个双字,即两个字四个字节,寻址为存储区中从第0个字节开始的一个双字,即字节0、字节1、字节2和字节3。

对双字的寻址

关于西门子S7-1200 PLC数据类型和数据寻址方面的知识就分享到这里。PLC应用栏目会持续原创输出关于S7-1200系列PLC编程技术和PLC编程资料,免费提供给大家学习。
