CAMS3000 DCS系统现场控制站-重庆工业自动化仪表研究所云南技术服务中心

2016/7/26 17:00:07 分类:DCS
文章地址://www.e-cumulus.com/tech/349.html

CAMS3000现场控制站主要完成工业过程的实时控制功能。由路由器、智能I/O板卡远程智能模块和安装这些组建件的控制柜组成。

CAMS3000现场控制站是实现数据采集和过程控制的重要部分,主要完成数据采集、工程单位变换、控制算法、连锁算法、控制输出,通过系统网络将数据传送到系统服务器等功能。

根据现场不同要求,使用单位可灵活配置现场控制站实现所需要求:
1、以连锁控制为主体的现场控制装置
2、以过程控制为主的生产自动现场控制装置
3、对大批过程信号进行信号采集的现场控制装置
4、现场控制站可实现本地控制。
5、根据系统需要配置远程智能模块,实现远程I/O控制。
6、将现场智能仪表、调节器、以及符合CAN(DeviceNET)、Modbus协议的产品和设备集中到系统中实现互操作。

基于CAN总线互连单元现场控制站主控制器CU3000通过CAN总线与各个智能I/O相连。

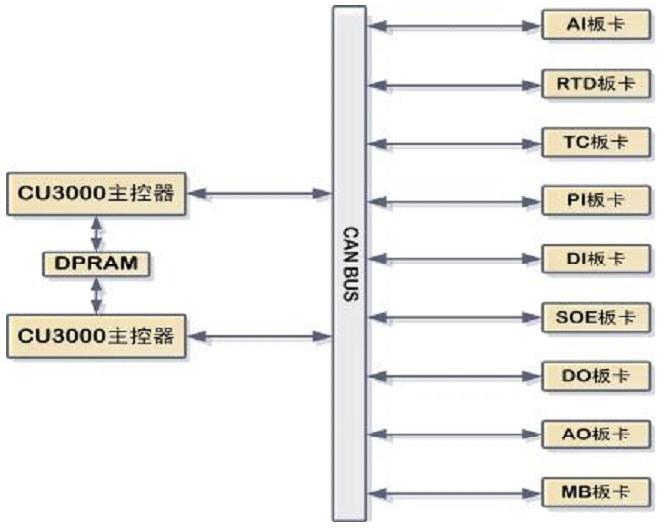

CAMS3000DCS现场控制站内主控制器与I/O板卡物理连接图

上图为:CAMS3000DCS现场控制站内主控制器与I/O板卡物理连接图

在现场控制站的主控制器上固化了实时控制软件。CU3000主控制器实时控制软件是基于实时操作系统的核心软件,主要完成以下功能:
1、主控器组件控制软件完成信号转化与处理
2、主控器组件控制软件完成控制运算
3、主控器组件控制软件完成通信
4、主控器组件控制软件还能完成其他功能
