深度解读GB Ex中国防爆认证

2020/10/31 1:28:34 分类:电子技术
文章地址://www.e-cumulus.com/tech/3411.html

文章分享GB Ex防爆标识内容、防爆标准、GB Ex防爆认证流程等方面内容,帮助大家在防爆工程项目设计、防爆产品选型、安装、维护和验收等选择到符合GB Ex防爆认证的设备。

2019年7月5日,国家市场监管总局发布《市场监管总局关于防爆电气等产品由生产许可转为强制性产品认证管理实施要求的公告》(国家市场监管总局2019年34号公告),明确从2019年10月1日起,防爆电气产品正式实施CCC认证。同时,对纳入CCC目录的防爆电气设备生产制造厂家取消防爆电气全国工业产品生产许可证,设备制造商在申请CCC认证的同时可同步申请中国防爆合格证。


防爆电气产品,按照国家有关规范、标准和规定,应经过认证机构审核,取得有效防爆合格证明,在防爆本体上明示防爆标志。本期为您详细解读GB Ex中国防爆认证。

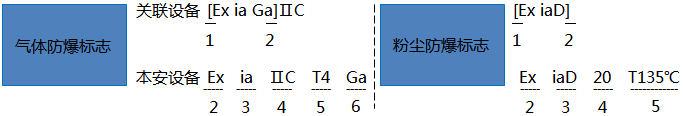

防爆标志


1、[ ]:防爆关联设备

2、Ex:防爆标志,表明该电气设备符合防爆标准的一个或多个防爆型式
3、ia:防爆型式,“i”本质安全型,简称本安,分为:ia、ib、ic;

几种常见防爆保护类型见表1。

表1 常见的防爆型式及原理
常见的防爆型式及原理
注1:适用于0区的保护型式,也可用于1区和2区;适用于1区的保护型式,也可用于2区;

注2:IEC最新标准中把原增安型“e”改为“eb”,适用1区;同时,将原n型防爆中的无火花“nA”增加到增安标准中,同时防爆代号改为“ec”,适用2区。
4、ⅡC:设备类别
依据GB3836.1,中国爆炸性环境用电气设备分为I类、II类和III类。其中,II类设备可再分类成:IIA、IIB、IIC;III类设备可再分类成:IIIA、IIIB、IIIC。具体见表2。
表2 防爆性环境的设备分类
防爆性环境的设备分类
注1:标志II B的设备可适用于II A设备的使用条件,标注II C类的设备可适用于II A和II B类设备的使用条件;

注2:标志III B的设备可适用于III A设备的使用条件,标注III C类的设备可适用于III A或III B类设备的使用条件;

区域分类:爆炸性环境危险场所的区域划分:

表3 防爆性气体环境的区域划分及定义
防爆性气体环境的区域划分及定义
注:依据GB3836.14《爆炸性环境 第14部:场所分类 爆炸性气体环境》。


表4 防爆性粉尘环境的区域划分及定义

防爆性粉尘环境的区域划分及定义
注:依据GB/T 12476.3《可燃性粉尘环境用电气设备 第3部分:存在或可能存在可燃性粉尘的场所分类》。


5、T4:最高表面温度

对于II类电气设备,可标温度组别,也可仅用摄氏温度来标志该最高表面温度,或者两者都标出,但在摄氏温度之后加括号,括号内是温度组别,例如:T4或135℃或135℃(T4);对于III类电气设备,用Txx℃来标志最高表面温度,例如:T135℃。

温度(热表面)是爆炸性气体产生爆炸的点燃源之一。每一种爆炸性气体都有一个特定的温度,在该温度下,即使没有任何外界点火源的条件下,它也可能发生点燃。


中国将爆炸性气体按其引燃温度分为T1-T6六个组别,见表5。

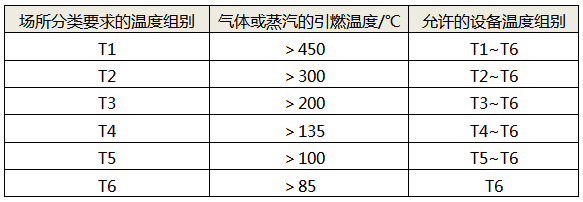

表5 温度组别与引燃温度的关系

注:对于仅安装在安全场所的关联设备,无需标出温度组别。


6、Ga:设备保护级别(EPL)

根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备规定的保护级别。根据制造商为保护级别设立的运行参数,不同的设备保护级别必须能够起作用,具体见表6 提供的防点燃危险描述。
表6 提供的防点燃危险描述
提供的防点燃危险描述
注1:可选择设备保护级别作为一套装置整体危险评定的一部分;

注2:应遵循设备选型及EPL级别对应的安装要求,符合GB/T 3836.15《爆炸性环境 第15部分:电气装置的设计、选型和安装》;
注3:通常,设备保护级别“很高”的设备可用于对应“高”和“一般”的区域,例:EPL Ga的设备可用于0区、1区和2区;EPL Gb的设备可用于1区和2区。

依据GB3836.1规定,对于大多数情况,由于特有的潜在爆炸因果关系,预定下列情况适用于危险区域使用的设备(对煤矿瓦斯环境不直接适用,因为区的概念通常不适用于煤矿),见表7。

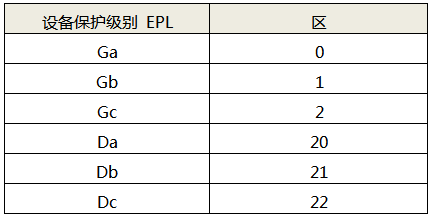

表7 EPL与区的传统对应关系(没有附加危险评定)
EPL与区的传统对应关系(没有附加危险评定)

相关标准

1、昌晖安全栅GB Ex认证对应的标准
产品安装时,需符合下列标准要求进行安装:
GB3836.1爆炸性环境 第1部分:设备 通用要求
GB3836.4爆炸性环境 第4部分:由本质安全型“i”保护的设备
GB3836.20爆炸性环境 第20部分:设备保护级别(EPL)为Ga级的设备
GB12476.1可燃性粉尘环境用电气设备 第1部分:通用要求
GB12476.4可燃性粉尘环境用电气设备 第4部分 本质安全型“iD”


2、昌晖安全栅对应安装标准要求

GB3836.13爆炸性环境 第13部:设备的修理、检修、修复和改造
GB/T3836.15爆炸性环境 第15部分:电气装置的设计、选型和安装
GB/T3836.16爆炸性环境 第16部分:电气装置的检查与维护
GB15577粉尘防爆安全规程
GB50257电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范
注:防爆工程项目设计、防爆产品选型、安装、维护和验收等应符合上述规范规定的安全要求。


安全栅认证参数

安全栅作为关联设备进行防爆认证时,需计算以下认证参数:
①最高输出电压Uo、最大输出电流Io、最大输出功率Po、
②最大外部电容Co:由最高输出电压Uo决定,可以查 标准GB 3836.4中的表A.2 得到;
③最大外部电感Lo:由最高输出电流Io决定,可以查 标准GB 3836.4中的图A.4 得到。

产品不同,其认证参数也不同。客户大多可遵循下表原则进行产品选型:

表8 认证参数原则
安全栅认证参数原则
其中:
Uo为安全栅最高输出电压;Ui为一次仪表最高输入电压;Io 为安全栅最大输出电流;Ii为一次仪表最大输入电流;Po为安全栅最大输出功率;Pi为一次仪表最大输入功率;Co为安全栅最大外部电容;Ci为次仪表内部等效电容;Lo为安全栅最大外部电感;Ui为一次仪表内部等效电感;Cc为电缆的分布电容;Lc为电缆的分布电感。

GB Ex认证模式及GB Ex认证流程
GB Ex认证采用第1种认证模式:Type test型式试验。以NEPSI为例,取得防爆合格证流程为:送审产品图样和相关文件→签订合同→审图→按经确认的图样生产样机→送样→防爆试验→付清款项→出具报告与合格证(有效期5年)→样品、资料归档或取回。
注:国际通用为第5种认证模式:型式试验 + 初始工厂检查 +获证后的监督检查,CCC和IECEx均采用此种认证模式。
