刮板流量计工作原理及特点

2020/7/24 2:48:43 分类:流量测量
文章地址://www.e-cumulus.com/tech/3251.html

刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量,主要用于测量原油等重油。刮板流量计可以现场显示累积流量,并有远传输出接口,与相应的光电式电脉冲转换器和流量积算仪配套使用,可进行远程测量、显示和控制。

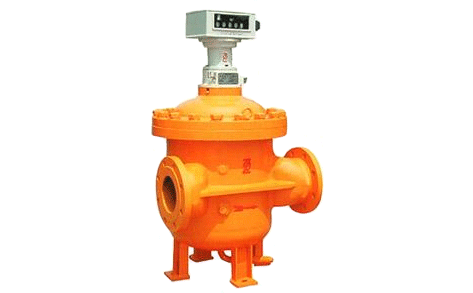

刮板流量计

刮板流量计特点

1、测量准确度高,基本误差一般可达±0.2%到±0.5%,特殊要求时可达±0.1%,刮板流量计的特性一般不受流体状态的影响,也不受雷诺数大小的限制。
2、刮板流量计可测量较高粘度的流体,流体粘度变化对示值影响较小。
3、字轮式计数器累积流体总流量,无需外部能源,使用方便;计数器累积流量双显示,其中之一可以复零,方便用户在不连续计量的情况下使用。
4、轴承采用硬质合金材料,具有耐磨、防腐、防砂、稳定性好等特性。
5、器差调整器:无级调速式器差调整器是刮板流量计国内厂家独一无二的技术,调整方便。当刮板流量计示值与检定数值存有误差需要调整时,用螺丝刀直接旋转调整杆,调整到需要修正的数值即可,不需要更换任何部件。
6、刮板流量计带有光电输出轴,通过输出轴与光电式电脉冲转换器配套使用,可远距离传输脉冲信号或4-20mA信号。刮板流量计选配电子表头,可实现RS485远程通讯,可直接读取瞬时流量和累积流量,传输距离更远。
7、刮板流量计执行检定规程JJG667-2010液体容积式流量计检定规程。

刮板式流量计工作原理

刮板流量计的刮板在流体的推动下带动转子一起转动,转动过程中刮板在固定的凸轮的作用下依次伸出缩回,连续地与壳体壁形成计量腔计量流体体积。计量腔的容积是固定的,因此转子的转数与流过流量计的流体体成正比。通过减速机构在计数器中得到流体体积。

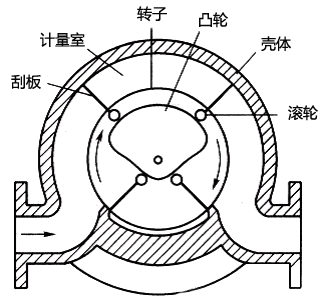

刮板流量计结构示意图
刮板流量计属于流量计大家庭中的一员,欢迎大家到流量计栏目了解昌晖仪表能向你提供的流量计产品。
