具有特殊运算功能的昌晖仪表

2017/4/23 16:40:32 分类:二次仪表
文章地址://www.e-cumulus.com/tech/315.html

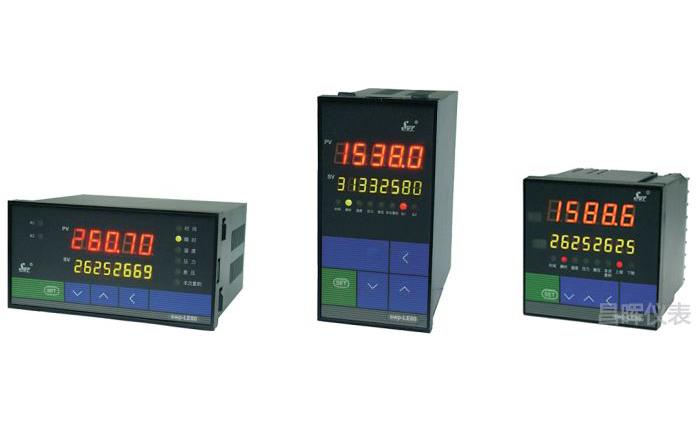

本文着重介绍六种香港昌晖仪表生产的部分特殊功能显示仪表

1、液位/容积智能显示仪表
昌晖仪表制造有限公司SWP-H系列物位/仓容智能显示仪表可对物位测量信号进行数据处理,从而将物位信号转换成仓容(仓内物料容积)或仓重(仓内物料重量)显示。

SWP-H系列物位/仓容智能显示仪表采用查表法实现非均匀断面储仓的物位/仓容(或物位/仓重)的信号转换运算。用户可根据实际使用的储仓的几何形状及尺寸列出物位高度—仓容(或物位高度—仓重)的数据对照表,在仪表组态时一一对应输入,即可由仪表完成转换运算。以一个有锥底的圆柱形储仓为例 (见图1),其有关尺寸如下:H1=3000 mm ,OC=H2=1000mm,OD=H=H1+H2=4000mm,圆筒直径Φ=2000mm。

高度mm

0

100

150

200

250

300

350

400

450

500

容积

0.000

0.001

0.001

0.002

0.003

0.005

0.006

0.008

0.011

0.013


高度mm

550

600

650

700

750

800

850

900

950

1000

容积

0.016

0.019

0.022

0.026

0.029

0.033

0.038

0.042

0.047

0.052


仪表组态时首先对有规律的线性区进行设定,其物位-仓容函数关系式为:Y=A*h+B  式中h为物位测量值,A和B为系数,经计算,A=3.14,B=0.052.ABCD输入后,再对无规律的非线性区进行设定,如每50mm高度计算一个容积值(见表1),然后按一一对应的方式输入。



2、明渠智能流量积算仪

云南昌晖仪表制造有限公司的SWP-LCD-LM明渠智能流量积算仪表可测量通过流槽的水流量,流槽可以是帕斯尔流槽、卡发基流槽等多种形式的流槽,使用时通过测量流槽上游的水位,再通过数学运算得到水的瞬时流量和累积流量。

我们知道,通过流槽的水流量Q的通用计算公式为:Q=Ahn  式中,A为运算系数,h为水位高度,n为与堰缺口形状有关的指数,可以是5/2、3/2等等。

这个公式可见,常规的运算仪表不可能完成这项运算功能,而明渠智能流量积算仪表可通过参数组态选定对应流槽结构形式的公式,完成上述Q通用计算公式的运算。当然,也可以采用类似物位/仓容智能显示仪表的查表法进行计算。


3、矿浆中干矿量智能流量积算仪
云南昌晖仪表制造有限公司的SWP-LCD-LV矿浆中干矿量智能流量积算仪表有两路输入信号:矿浆流量和矿浆密度,通过输入一个固定系数并与上面两个参数相乘后,可得到矿浆中干矿量瞬时流量,再经累积运算得到累积流量。在显示器上可同时或切换显示:矿浆流量、矿浆累积流量值、矿浆密度、矿浆中干矿量瞬时流量、矿浆中干矿量累积流量、报警状态和报警限。

这种仪表主要用于选矿厂、污水处理厂的矿浆、泥浆的计量。


4、热焓智能积算仪表
云南昌晖仪表制造有限公司SWP-LCD-LQ系列热焓智能显示仪表有三路信号输入。当选择为蒸汽的流量(或差压)、进口温度、出口温度信号输入时,可对蒸汽的流量信号进行温度压力补偿运算以得到蒸汽的质量流量,可根据预先存储的蒸汽比容、比焓对照函数表及输出蒸汽的热焓值和热焓累积值;当选择为热水的流量、进出水温度信号输入时,可计算出热水的入口热焓值、热水出口热焓值、系统热量交换量及系统热量累积交换量。在显示器上可同时或切换显示上述输入参数值、中间计算值、最终计算结果值等等。

而昌晖公司另一种SWP-LQ系列热焓智能显示仪表有六路信号输入,即系统进口、出口管道上的流量(或差压)、压力、温度信号输入,由于检测参数齐全,可对蒸汽的热焓及供热、供暖系统的热量交换进行更精确的计量。


5、电子皮带秤用智能流量积算仪
电子皮带秤是一种固体流量计算仪表,与流量积算仪表稍有差别的是它还需要向称重传感器提供约为10VDC的精密稳压电源及一些特殊的调整功能。


昌晖仪表制造有限公司的SWP-LCD-LZ电子皮带秤智能流量积算仪表可接受皮带速度信号(通常为频率信号)、称重传感器信号(通常为mV信号),在显示器上可显示皮带速度、皮带荷重、物料瞬时流量、物料累积流量。在参数设定时,可对皮带秤独有的秤零点、皮带周长、检定圈数等参数进行设置。在皮带秤需要校验时可进入检定程序,检定时可设置为自动量程调整,校验系数即可由仪表自动进行计算。


6、天然气智能流量积算仪
这种仪表是普通流量积算仪应用的一个特例,由于国家先后制定了SY/T6143-96“天然气的标准孔板计量方法”和GB/T11062-89“天然气发热量、密度和相对密度的计算方法”两个标准,而对于天然气田、油田所开采的天然气来说,受时间、地域、地层深度不同的影响,所采天然气具有组分的多样性和不遵循理想气体状态方程的特点,使用传统的温度、压力补偿方式不适用于天然气。云南昌晖仪表制造有限公司SWP-LCD-LT系列天然气流量积算仪具有以下特点:可输入由用户提供的天然气摩尔组分,计算天然气真实相对密度系数Gr ,用于计算相对密度系数 Fg;由仪表面板输入Gr和天然气中N2、CO2的摩尔分数,并与在线测量的表静压P1、流动温度t1 按标准提供的函数关系实现在线计算超压缩因子FZ的功能;它在仪表温度输入端子输入流动温度信号,在线测量天然气流动温度t1 ,依据t1 实现在线计算流动温度系数FT ;仪表有压力信号输入端,可将在线测量的静压力P1用于补偿计算;可将仪表的工作状态下的体积流量显示转换成工业标准状态下的体积流量。

由这些具有特殊运算功能的昌晖仪表可以看出,昌晖仪表制造有限公司密切关注在生产过程中实际使用仪表的功能要求,以此为目标开发的新型智能显示仪表将拓宽智能显示仪表的应用范围,也将给智能显示仪表的发展带来新的机遇。作为使用仪表的用户也应多了解智能显示仪表新的进展,或许它将给您的仪表选型提供一些新的思路和方案。
流量积算仪
