三极管有截止状态、放大状态和饱和状态三种工作状态，有些仪表工对这三极管工作状态还不太理解，下面昌晖仪表工程师以图文形式分享一下自己对三极管截止状态、放大状态和饱和状态的理解。

1、三极管的截止状态
三极管的截止状态是比较好理解的，当三极管的发射结反偏，集电结反偏时，三极管就会进入截止状态。

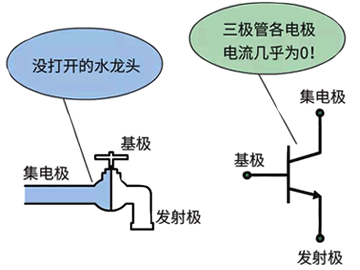

这就相当于一个关紧了的水龙头，水龙头里的水是流不出来的。截止状态下，三极管各电极的电流几乎为0，集电极和发射极互不相通。

2、三极管的放大状态

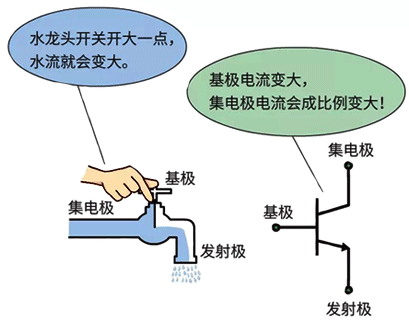

当三极管发射结正偏，集电结反偏，三极管就会进入放大状态。在放大状态下，三极管就相当于是一个受控制的水龙头，水龙头流出水流的大小受开关(基极)控制，开关拧大一点，流出的水就会大一点。
也就是放大状态下，基极的电流大一点，集电极的电流也会跟着变大！并且ic与ib存在一定比例关系，ic=β×ib，β是直流电流放大系数，表示三极管放大能力的大小。放大状态下，集电极与发射极之间会有一定电压降，置于电压降UCE有多大，分析具体电路才能知道。

3、三极管工作在饱和状态
当三极管发射结正偏，集电结正偏时，三极管工作在饱和状态。
在饱和状态下，三极管集电极电流ic的大小已经不受基极电流ib的控制，ic与ib不再成比例关系。饱和状态下的三极管基极电流ib变大时，集电极电流ic也不会变大了，这就相当于水龙头的开关已经开得比较大了，开关再开大时，流出的水流也不会再变大了。


三极管在电路中的使用，通常可以作放大器件(工作在放大状态)，还有就是作无触点开关来使用(工作在截止、饱和状态)。

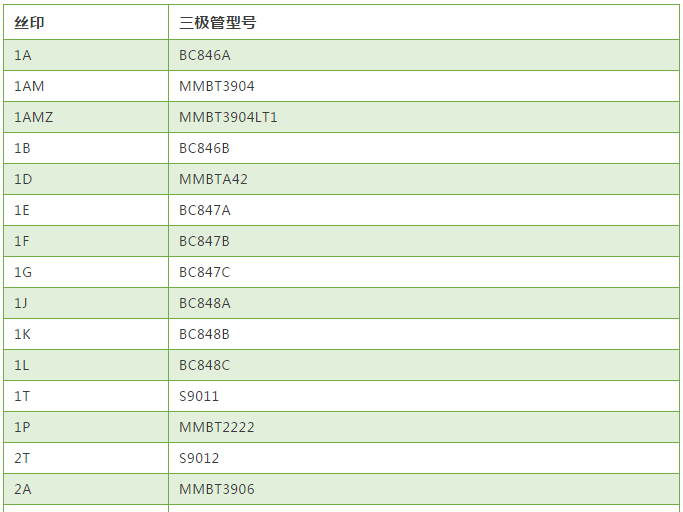

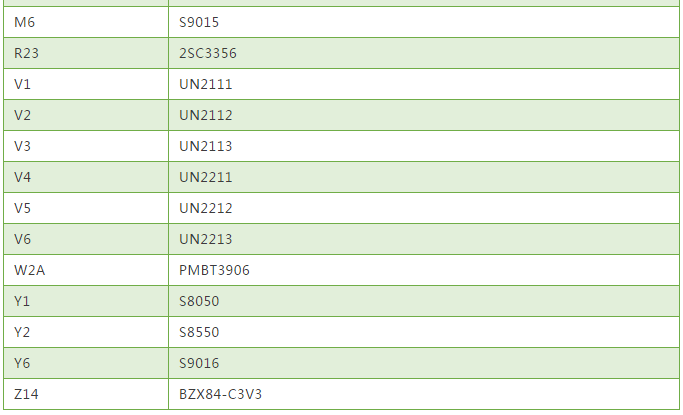

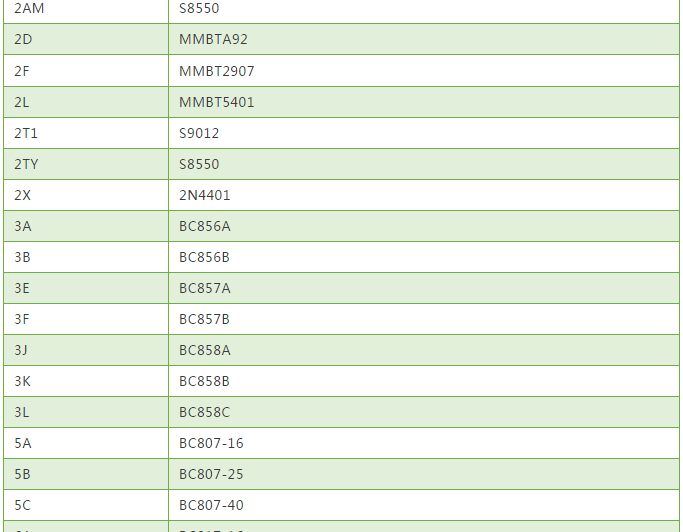

常用贴片三极管丝印与型号对照表
在此昌晖仪表还整理了常用贴片三极管丝印与型号对照表，供大家查阅，会对认识三极管大家有帮助。
