Pt100分度表

2017/12/8 16:08:14 分类:温度测量
文章地址://www.e-cumulus.com/tech/301.html

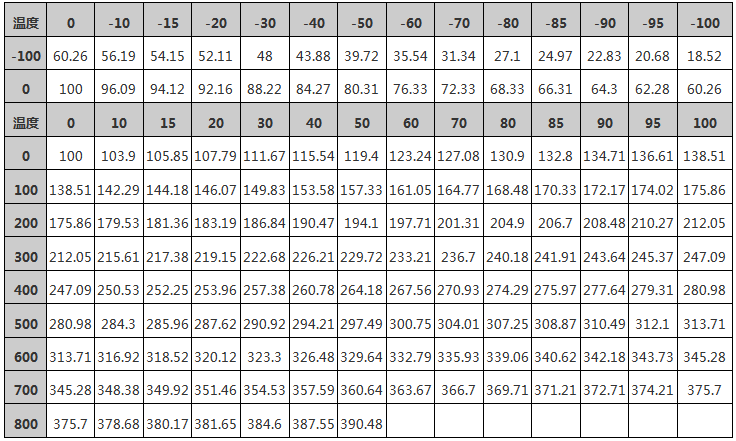

Pt100分度表/Pt100铂电阻分度表

Pt100分度表是以表格形式提供各温度和对应的电阻的,《Pt100分度表怎样查看》介绍详细查表的方法,不会的可以去看看。

以上是昌晖仪表提供的“Pt100分度表(铂电阻分度表)”,本站也可查阅
K型热电偶分度表S型热电偶分度表。另外,本站还提供仅73k的“热电偶-热电阻分度软件”供大家免费使用。该软件不用安装,是仪表技术人员必备工具软件。

热电偶-热电阻分度软件特点
1、热电阻分度软件可简单实现热电偶温度值-热电势值之间互换查询和热电阻温度值-电阻值之间的互换查询。软件可查询S、R、B、N、E、J、T和K型热电偶分度表,可查询Pt10、Cu50、Cu100和Pt100铂电阻分度表。

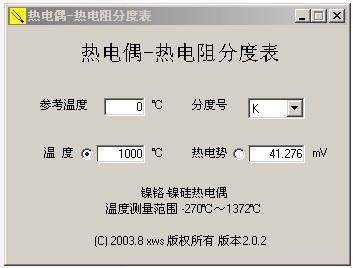

软件单纯用于热电偶分度表查询时注意将“参考温度”对话框内的值设定为“0”。在“温度”对话框输入任一温度值后在“热电势”对话框自动显示对应mV值;在“热电势”对话框输入任一mV值后在“温度”对话框自动显示对应温度值。

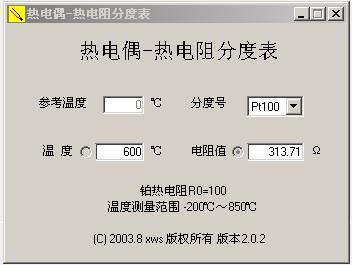

软件单纯用于热电阻分度表查询时在“温度”对话框输入任一温度值后在“电阻值”对话框自动显示对应电阻值;在“电阻值”对话框输入任一电阻值后在“温度”对话框自动显示对应温度值。

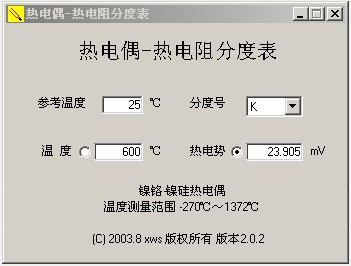

2、在校验热电偶输入的显示控制仪、温度变送器或DCS系统时会涉及温度补偿,使用该软件时在“参考温度”对话框内输入环境补偿温度值,就能轻松实现扣除温度补偿后热电偶值-热电势之间的互换查询。假定校验显示仪表时环境温度为25℃,如需要校对K分度号输入仪表600℃点的显示值:首先查表得到25℃对应的热电势值为1mV,600℃对应的热电势值为24.905mV。校验显示仪表600℃点的显示值应该输入热电势值为23.905(仪表输入值=校验点对应的热电势值—温度补偿对应的热电势值=24.905mV-1.000mV)


推荐阅读:Pt100分度表怎样查看
