教你学会SWP-S825-020-08/12-HL-P接线和参数设置

2020/2/22 1:13:25 分类:二次仪表
文章地址://www.e-cumulus.com/tech/2924.html

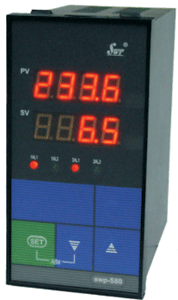

SWP-S825-020-08/12-HL-P是昌晖仪表生产的阀位控制调节器,昌晖仪表工程师在本文给大家讲讲SWP-S825-020-08/12-HL-P的接线及参数设置,希望对大家有所帮助。

SWP-S825-020-08/12-HL-P和SWP-S805-020-08-HL-P有什么不同?

SWP-S825-020-08/12-HL-P和SWP-S805-020-08-HL-P都属于单回路调节器,两者的作为单回路调节器的基本功能(实时测量值显示+4-20mA PID控制输出+2个报警输出)完全相同,区别在于SWP-S825-020-08/12-HL-P输入信号为两路(PV为实时测量值输入和SV为阀位反馈输入),SWP-S805-020-08-HL-P输入信号为一路(PV为实时测量值输入,无阀位反馈输入;SV显示目标设定值或控制输出的百分比)。

从PID的控制原理上看,在闭环自动控制系统中执行机构的阀位反馈信号不参与控制,很多工况不需要显示阀位反馈值,那就选用SWP-S805-020-08-HL-P单回路调节器;如果需要同时显示测量值和阀位反馈值,则选用SWP-S825-020-08/12-HL-P阀位控制调节器。


关于SWP-S825-020-08/12-HL-P接线

在阀位控制调节器选型页面 //www.e-cumulus.com/product/1530.html 提供了完整的SWP-S825-020-08/12-HL-P接线图,仪表的接线与仪表的功能有关。先看看SWP-S825-020-08/12-HL-P型号阀位控制调节器的功能:仪表PV输入为Pt100热电阻信号;仪表SV输入为阀位反馈4-20mA信号;仪表PID控制输出信号为4-20mA;上限和下限报警输出;仪表为AC220V供电;带DC24V馈电输出。

从仪表的功能就得到相应的SWP-S825-020-08/12-HL-P
接线:
①PV输入信号接线:Pt100热电阻接1#、2#和3#接线端子
②SV阀位反馈输入信号接线:6#端子接4-20mA+,7#端子接4-20mA-
③报警输出接线:第一报警接8#和9#接线端子;第二报警接10#和11#接线端子
④PID控制输出接线:17#端子接执行机构控制输入4-20mA+端子,18#端子接执行机构控制输入4-20mA-端子
⑤仪表电源接线:AC220V电源接13#和14#端子
⑥仪表DC24V馈电输出接线:15#端子为DC24V+,16#端子为DC24V-,安照馈电使用的实际情况接线。

SWP-S825-020-08/12-HL-P参数设置

阀位控制调节器参数有一级参数和二级参数两个部分,SWP-S825-020-08/12-HL-P的一级参数、二级参数和控制目标值都需要正确设置才能正常工作。参数设置的原则为:根据仪表输入信号及系统配置的要求设置基本参数,先设置二级参数,后设置一级参数和控制目标值,其余参数保持出厂设置不变。

以下参数符号代表的含义及具体操作步骤请参阅仪表说明书,在此不做说明:
①SWP-S825-020-08/12-HL-P需要设置的二级参数

SL0=08SWP-S825-020-08/12-HL-P
SL1=0
F1=1(F1=1为正作用,F1=1为反作用)
F3=2
IN2=1
SVL=-199
SVH=650
FU0=1
FU1=1
FUL=0.0
FUH=100.0

②SWP-S825-020-08/12-HL-P需要设置的一级参数

CLK=132
AL1、AL2、AH1和AH2为报警相关参数,按需要设置;如果没有使用报警也可以不设置
P、I、D为核心控制参数,需要根据实际工况情况找到最佳参数,以保证达到最佳控制效果

③控制目标值设置,本仪表控制目标值设置参数为SV,按照需要设置


SWP-S825-020-08/12-HL-P说明书

仪表调试和接线前应仔细阅读使用说明书,不看说明书盲目操作和接线,可能造成不可预计的损失。如果你手里没有SWP-S825-020-08/12-HL-P说明书,可在 //www.e-cumulus.com/download/1217.html 下载。
