昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案最大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，证明此真空蒸发室液位测量系统可长期、稳定和可靠地运行。

真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率极高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。

真空制盐蒸发工艺
真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。

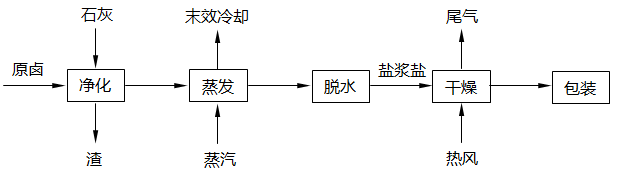

图1 真空制盐流程图
蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体必须不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度最快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用最广的是采用强制循环真空蒸发器，如图2。

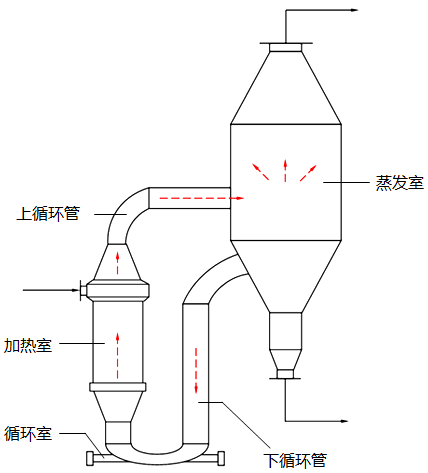

图2 强制循环真空蒸发器
制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足节能减排政策，就必须对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到最佳状态。

实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。

真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度难以直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐最重要的参数。

真空制盐蒸发罐液位测量技术方案
1、原用方案分析
用人工监测液位的方式，难以提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。

图3 雷达液位计+窥镜液位测量法
此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制难以连续运行。

2、可长期可靠运行的真空制盐蒸发罐液位测量技术方案
随着仪器仪表技术的发展，市场上已出现真空专用的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、安全性、可靠性。设计与安装方案，如图4。

图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案

①方案设计说明
a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；
b、在连通管上安装冲洗环和截止阀，可定期自动清洗；
c、在旁通管面部安装雷达液位计；
d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；

图5  清洗环结构示意图
e、在旁通管底部可加装一个清洗阀门，大修时可以使用；
f、在蒸发室面部，仍安装采光窗和视频摄像窗；
g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。

②方案优势
a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；
b、能连续准确测量液位，为生产过程实现自动化控制提供依据；
c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统可靠性；
d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；
e、配置冲洗环与截止阀相连，最好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；
f、保留窥镜，配置视频窗口，以便观察、安全巡视。

真空制盐蒸发罐液位测量仪表选择与配置
根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。
1、雷达液位计的选择
在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此保证测量的可靠性和测量精度。

2、双法兰液位变送器的选择
真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，必须考虑以下因素：
①双法兰液位变送器的法兰膜片材质建议选择钽材。
②双法兰液位变送器壳体材质可选择316不锈钢。
③冲洗环可选择316L。为防止结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。
④变送器类型选择：真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。

根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。
表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求
