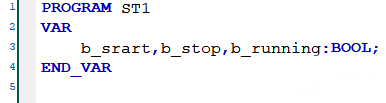

昌晖仪表以一个启动/保持/停止控制为例，给大家介绍PLC梯形图、结构化文本、、指令表、功能模块这四种常用PLC编程方式。下图为示例相关变量的定义。
PLC变量定义
功能要求：开始信号接通时，运行信号输出;当停止信号接通时，运行信号停止输出。
1、梯形图(LD)
梯形图是最常见的PLC编程方式。梯形图在处理一些逻辑类控制时，编程处理非常方便，受到很多工程师的喜欢和使用。如下图所示，即为梯形图的编程示例。
PLC梯形图编程示例
2、指令表(IL)

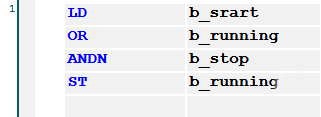

指令表是PLC编程方式中接近于早期的电脑助记符编程语言，所有的动作均通过语句表实现。指令表编程方式涉及较多规约，不适宜于完成大工作量的控制要求，同时也因为指令表编程方式直观性较差，不熟悉语句表语言的工程人员很难做出一个高质量的程序，现目前使用这种方式编程的工程师越来越少。指令表编程示例如下：
PLC指令表编程示例
3、功能块图(FBD)
功能块图的PLC编程方式通过若干的功能块实现各种功能，工程人员在调试PLC时可通过监控程序直接观察程序运行的导通方向(即哪一路导通，哪一路没有导通），功能块图PLC编程方式在电机控制的处理方面方便实用。如伺服电机控制过程中通过状态字在各种运行模式下切换电机，采用功能块图的编程方式来处理这类控制运用很方便。
功能块图编程示例
4、结构化文本(ST)
结构化文本的PLC编程方式是一种类似于高级编程语言的PLC编程方式。其编程思路方式非常接近于C语言，工程人员使用结构化文本的PLC编程方式更容易完成复杂的算法控制。在PLC的功能越来越强大，需求越来越多样的今天。结构化文本可以更大的发挥PLC的运用潜力。可以预见，在PLC的运用上，结构化文本编程方式会越来越常用。
结构化文本编程示例
从上面四种PLC编程方式对比中不难看出，在PLC的各种编程方式上，各有运用特长： 梯形图编程方式适于逻辑处理；功能块图编程方式类似“状态字”的控制场景；结构化文本编程凡是适于处理算法控制。
在PLC编程的过程中，工程人员应选择合适的PLC编程方式来提高PLC编程调试效率和降低工作强度。当然，这也要求工程人员熟练掌握多种PLC编程方式并灵活运用于工程项目之中。
